Гайковёрт Milwaukee M18CIW12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18CIW12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CIW12-0Артикул инструмента: 4933433134Код схемы: 400044706830 позицийКатегория: Гайковёрты и импульсный инструмент

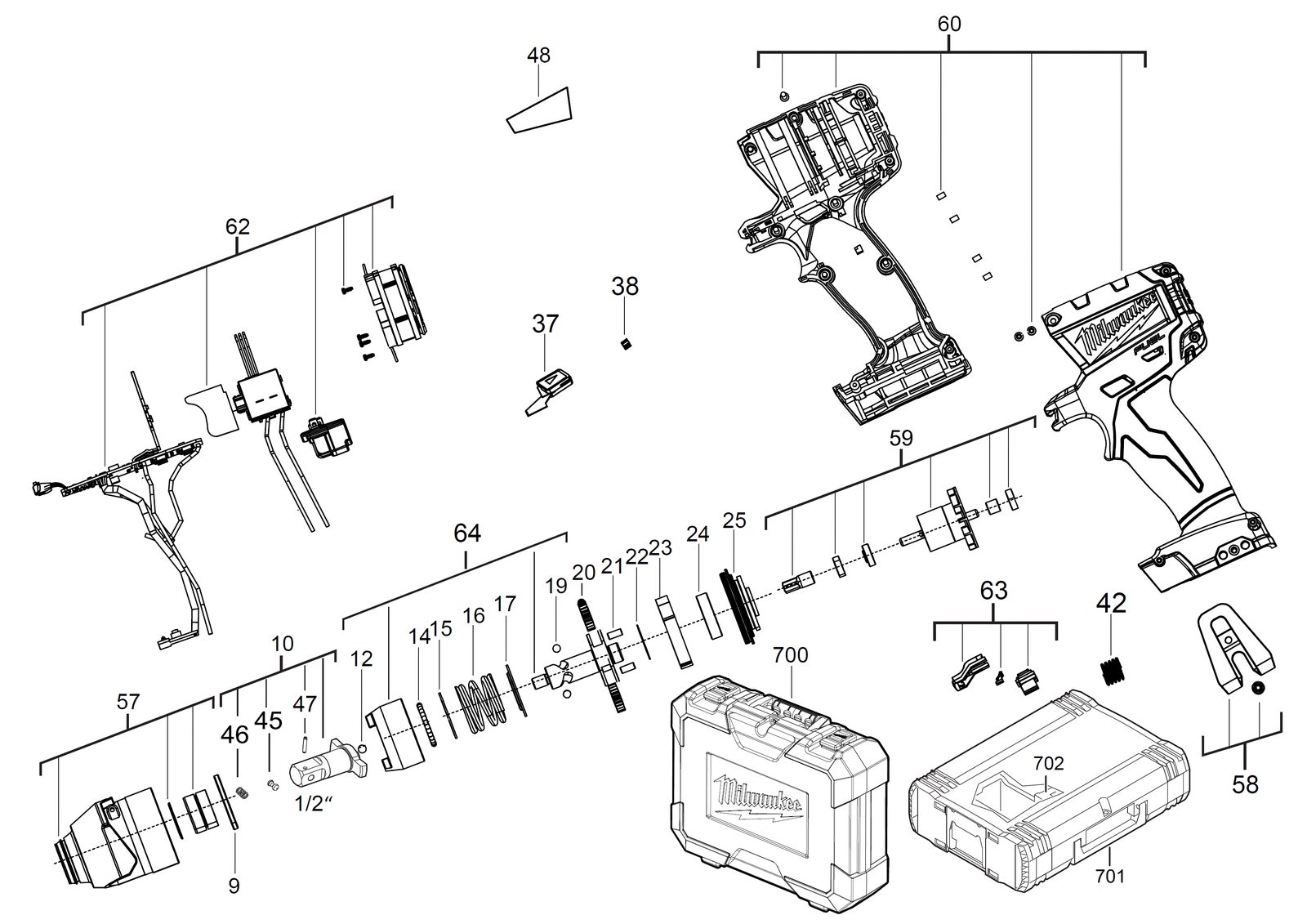

Схема инструмента
Таблица деталей — 30 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 2 | 0010 | Наковальня / приводной валANVIL | 4931447073товар | 1 | 4002395878864 | |
| 3 | 0012 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 4 | 0014 | ШарикBALL | 4931440309товар | 29 | 4002395892013 | |
| 5 | 0015 | DiscDISC | 4931440454товар | 1 | — | |
| 6 | 0016 | ПружинаSPRING | 4931435742товар | 1 | 4002395864799 | |
| 7 | 0017 | ШайбаWASHER | 4931435376товар | 1 | 4002395889327 | |
| 8 | 0019 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 9 | 0020 | ШестерняGEAR | 4931454799товар | 2 | 4058546014162 | |
| 10 | 0021 | Cylinder штифтCYLINDER PIN | 4931435378товар | 2 | 4002395889341 | |
| 11 | 0022 | ШайбаWASHER | 4931435379товар | 1 | 4002395889358 | |
| 12 | 0023 | Planet wheelPLANET WHEEL | 4931435745товар | 1 | 4002395865420 | |
| 13 | 0024 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931435380товар | 1 | 4002395889365 | |
| 14 | 0025 | Крышка редуктораGEAR BOX COVER | 4931435382товар | 1 | — | |
| 15 | 0037 | Push buttonPUSH BUTTON | 4931435383товар | 1 | 4002395889396 | |
| 16 | 0038 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 17 | 0042 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 18 | 0045 | Фиксирующий болтLOCKING BOLT | 4931436207товар | 1 | 4002395883523 | |
| 19 | 0046 | ПружинаSPRING | 4931436071товар | 1 | 4002395878437 | |
| 20 | 0047 | ШтифтPIN | 4931436072товар | 1 | 4002395878444 | |
| 21 | 0048 | Name пластинаNAME PLATE | 4931447074товар | 1 | 4002395878871 | |
| 22 | 0057 | РедукторGEAR BOX | 4931435749товар | 1 | — | |
| 23 | 0058 | ClampCLAMP | 4931435388товар | 1 | 4002395890040 | |
| 24 | 0059 | РоторROTOR | 4931447077товар | 1 | 4002395878888 | |
| 25 | 0060 | Рукоятка compl.HANDLE COMPL. | 4931447067товар | 1 | 4002395878840 | |
| 26 | 0062 | ЭлектронныйELECTRONIC | 4931435751товар | 1 | 4002395865482 | |
| 27 | 0063 | КрышкаCOVER | 4931435392товар | 1 | — | |
| 28 | 0064 | Ударный болтIMPACT BOLT | 4931448718товар | 1 | 4002395181247 | |
| 29 | 0700 | КейсCARRYING CASE | 4931435393товар | 1 | 4002395890095 | |
| 30 | 0702 | ВставкаINSERT | 4931440936товар | 1 | 4002395863129 |
