Перфоратор Milwaukee M18CHX-0X — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18CHX-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CHX-0XАртикул инструмента: 4933451430Код схемы: 400044742153 позицииКатегория: Перфораторы и отбойные молотки

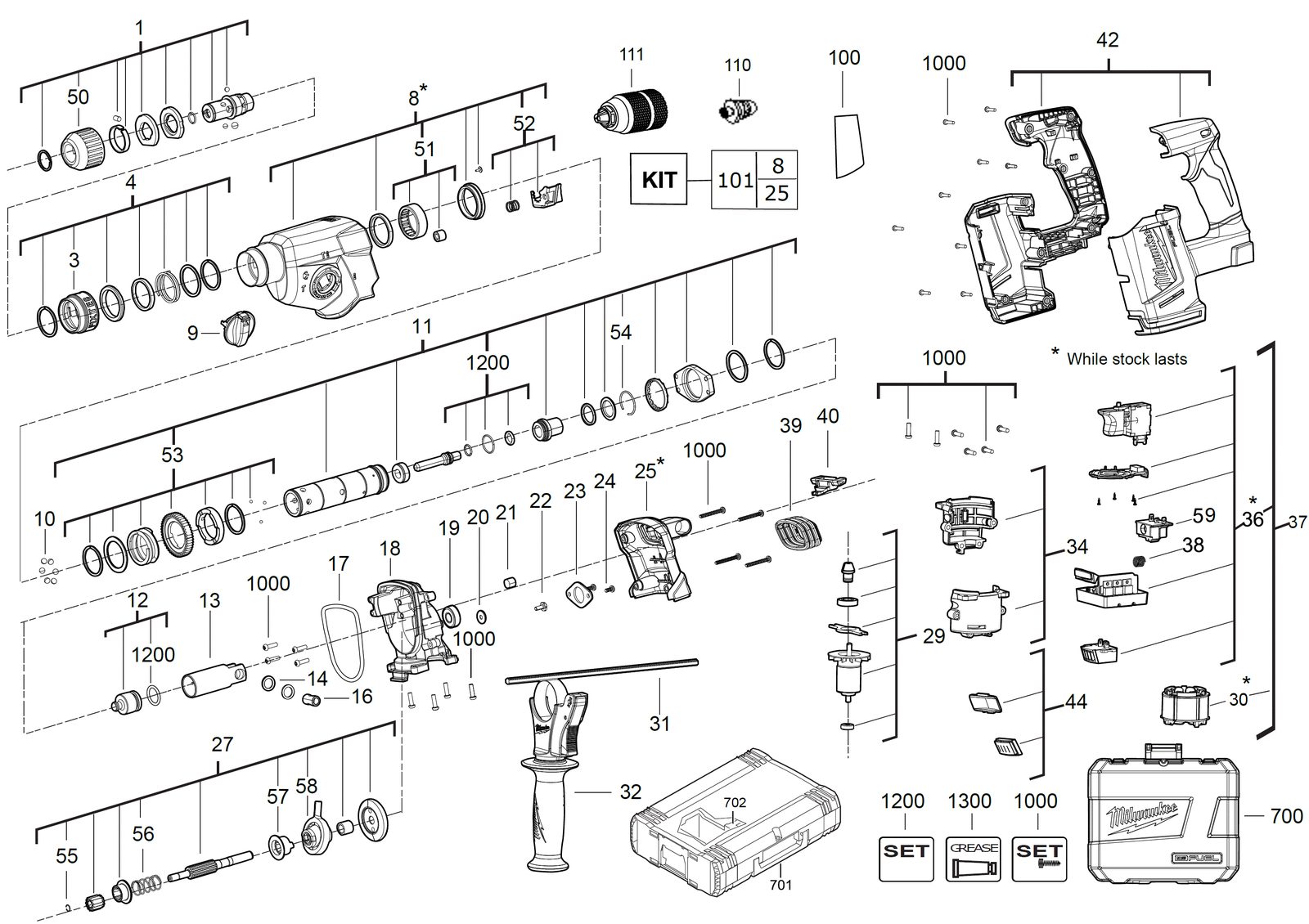

Схема инструмента
Таблица деталей — 53 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВтулкаSLEEVE | 522186001товар | 1 | 4002395850631 | |
| 2 | 0004 | ВтулкаSLEEVE | 4931436527товар | 1 | 4002395250561 | |
| 3 | 0008 | КорпусHOUSING | 4931436528товар | 1 | — | |
| 4 | 0009 | Sliding выключательSLIDING SWITCH | 4931436767товар | 1 | 4002395179800 | |
| 5 | 0010 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 6 | 0011 | Шпиндель sleeveSPINDLE SLEEVE | 4931436530товар | 1 | 4002395250592 | |
| 7 | 0012 | Snap dieSNAP DIE | 4931436531товар | 1 | 4002395251209 | |
| 8 | 0013 | PistonPISTON | 4931436532товар | 1 | 4002395251216 | |
| 9 | 0014 | ШайбаWASHER | 632400001товар | 2 | 4002395856268 | |
| 10 | 0016 | Cylinder штифтCYLINDER PIN | 4931436807товар | 1 | 4002395180400 | |
| 11 | 0017 | Уплотнительное кольцоO-RING | 4931436533товар | 1 | 4002395251223 | |
| 12 | 0018 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931436534товар | 1 | 4002395251230 | |
| 13 | 0019 | Шариковый подшипникBALL BEARING | 4931441228товар | 1 | 4002395870066 | |
| 14 | 0020 | ШайбаWASHER | 4931436535товар | 1 | 4002395251247 | |
| 15 | 0021 | FeltFELT | 4931436536товар | 1 | 4002395251254 | |
| 16 | 0022 | ВинтSCREW | 661504001товар | 1 | 4002395851379 | |
| 17 | 0023 | Подшипник end пластинаBEARING END PLATE | 4931436537товар | 1 | 4002395251261 | |
| 18 | 0024 | ВинтSCREW | 4931436538товар | 1 | — | |
| 19 | 0025 | КорпусHOUSING | 4931436539товар | 1 | — | |
| 20 | 0027 | ВалSHAFT | 4931436540товар | 1 | 4002395251292 | |
| 21 | 0029 | Ротор / якорьARMATURE | 4931436541товар | 1 | 4002395251902 | |
| 22 | 0030 | Статор / электрическое полеELECTRIC FIELD | 4931436542товар | 1 | — | |
| 23 | 0031 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 24 | 0032 | Дополнительная рукояткаAUXILIARY HANDLE | 304389001товар | 1 | 4002395850624 | |
| 25 | 0034 | Корпус двигателяMOTOR HOUSING | 4931436543товар | 1 | 4002395251926 | |
| 26 | 0036 | Электронный выключательELECTRONIC SWITCH | 4931436544товар | 1 | — | |
| 27 | 0037 | Выключатель комплектSWITCH KIT | 4931453368товар | 1 | 4002395162727 | |
| 28 | 0038 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 29 | 0039 | Резиновый sleeveRUBBER SLEEVE | 562680001товар | 1 | 4002395849055 | |
| 30 | 0040 | РычагLEVER | 4931436545товар | 1 | 4002395251940 | |
| 31 | 0042 | Рукоятка compl.HANDLE COMPL. | 4931436546товар | 1 | 4002395251957 | |
| 32 | 0044 | КрышкаCOVER | 4931436547товар | 1 | 4002395251964 | |
| 33 | 0050 | ВтулкаSLEEVE | 4931436548товар | 1 | — | |
| 34 | 0051 | Игольчатый подшипникNEEDLE BEARING | 4931436549товар | 1 | 4002395251988 | |
| 35 | 0052 | Interlock пластинаINTERLOCK PLATE | 4931436550товар | 1 | 4002395251995 | |
| 36 | 0053 | Комплект шестерёнGEAR KIT | 4931436551товар | 1 | 4002395255504 | |
| 37 | 0054 | Стопорное кольцоHOLDING RING | 4931436552товар | 1 | 4002395255511 | |
| 38 | 0055 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 39 | 0056 | ПружинаSPRING | 4931436553товар | 1 | — | |
| 40 | 0057 | Wobble пластинаWOBBLE PLATE | 4931436554товар | 1 | 4002395255535 | |
| 41 | 0058 | Шариковый подшипникBALL BEARING | 681236001товар | 1 | 4002395856381 | |
| 42 | 0059 | ВставкаINSERT | 4931416290товар | 1 | 4002395801213 | |
| 43 | 0100 | Шильдик / табличка данныхRATING PLATE | 4931443169товар | 1 | 4002395256945 | |
| 44 | 0101 | КорпусHOUSING | 4931495948товар | 1 | 4058546530853 | |
| 45 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 46 | 0700 | КейсCARRYING CASE | 4931453613товар | 1 | — | |
| 47 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 48 | 1000 | Комплект болтовBOLT SET | 4931436556товар | 1 | 4002395255559 | |
| 49 | 1200 | Уплотнительное кольцоO-RING | 4931436557товар | 1 | 4002395255566 | |
| 50 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 51 | 0001 | Adapter sds+ fixtec-1pcAdapter SDS+ Fixtec-1pc | 4932352299товар | 1 | 4002395369584 | |
| 52 | 0110 | Adapter 1/2x20 fixtec-1pcAdapter 1/2x20 Fixtec-1pc | 4932399154товар | 1 | 4002395357635 | |
| 53 | 0111 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 |
