Отбойный молоток Milwaukee M18CHM-121C — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee M18CHM-121C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CHM-121CАртикул инструмента: 4933471284Код схемы: 400045621064 позицииКатегория: Перфораторы и отбойные молотки

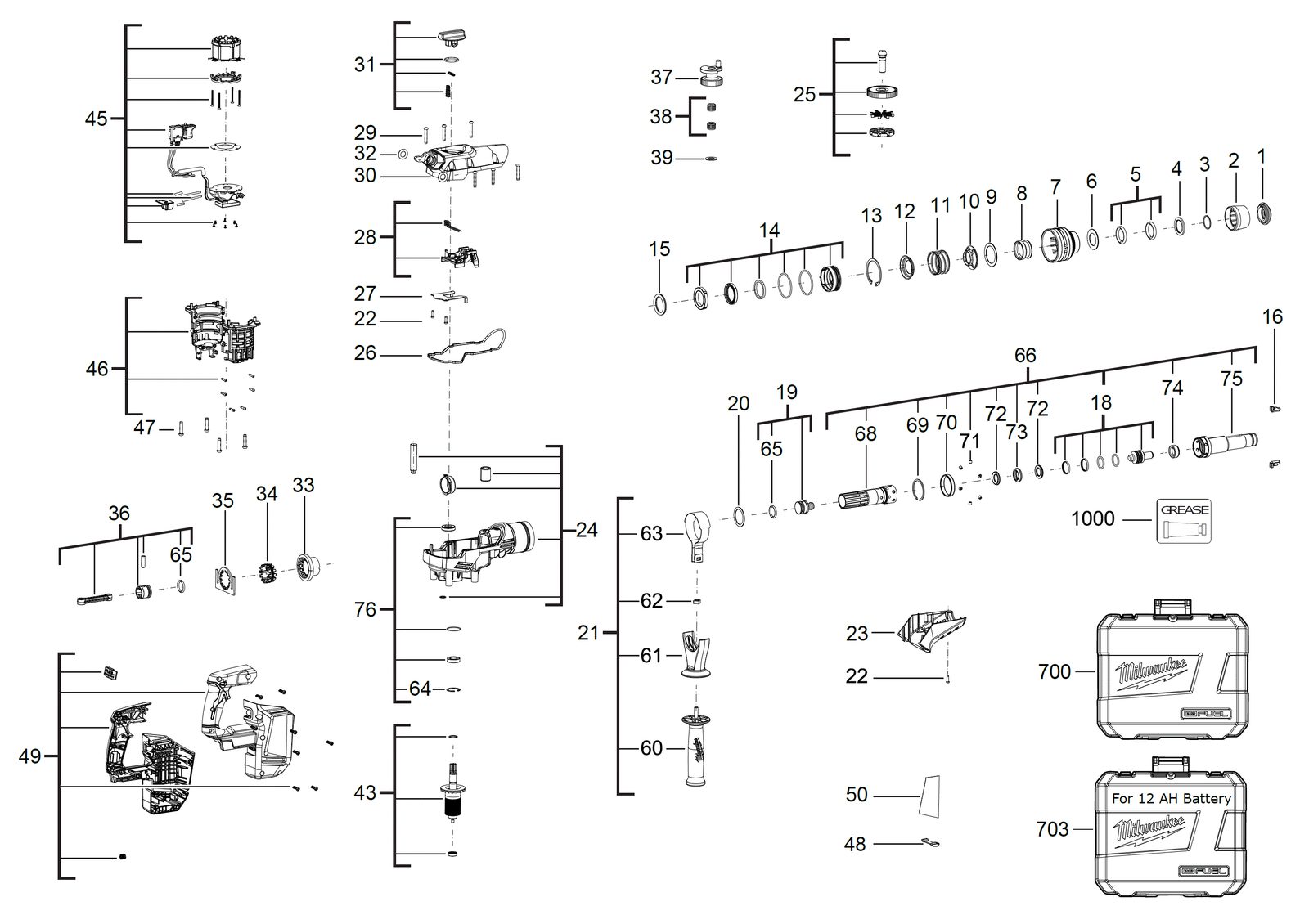

Схема инструмента
Таблица деталей — 64 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931435353товар | 1 | 4002395889136 | |
| 2 | 0002 | КолпачокCAP | 4931435133товар | 1 | 4002395858576 | |
| 3 | 0003 | Стопорное кольцоHOLDING RING | 4931435134товар | 1 | 4002395858583 | |
| 4 | 0004 | Backing фланецBACKING FLANGE | 4931435135товар | 1 | 4002395858590 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931435354товар | 2 | 4002395889143 | |
| 6 | 0006 | ШайбаWASHER | 4931435137товар | 1 | 4002395859214 | |
| 7 | 0007 | CollarCOLLAR | 4931435138товар | 1 | 4002395859221 | |
| 8 | 0008 | Interlock sleaveINTERLOCK SLEAVE | 4931435139товар | 1 | 4002395859238 | |
| 9 | 0009 | ШайбаWASHER | 4931431199товар | 1 | 4002395858736 | |
| 10 | 0010 | Holding пластинаHOLDING PLATE | 4931466761товар | 1 | 4058546279783 | |
| 11 | 0011 | ПружинаSPRING | 4931435140товар | 1 | 4002395859245 | |
| 12 | 0012 | ПластинаPLATE | 633152001товар | 1 | 4002395857708 | |
| 13 | 0013 | Защитный шайбаPROTECTION WASHER | 4931435141товар | 1 | 4002395859252 | |
| 14 | 0014 | Подшипник end пластинаBEARING END PLATE | 4931435142товар | 1 | 4002395859269 | |
| 15 | 0015 | Уплотнительное кольцоO-RING | 4931435143товар | 1 | 4002395859276 | |
| 16 | 0016 | CamCAM | 4931435144товар | 2 | 4002395859283 | |
| 17 | 0018 | Percussion bodyPERCUSSION BODY | 4931435145товар | 1 | 4002395859290 | |
| 18 | 0019 | Snap dieSNAP DIE | 4931435147товар | 1 | 4002395859917 | |
| 19 | 0020 | DiscDISC | 4931435148товар | 1 | 4002395859924 | |
| 20 | 0021 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435149товар | 1 | 4002395859931 | |
| 21 | 0022 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 22 | 0023 | КорпусHOUSING | 4931453590товар | 1 | 4002395145836 | |
| 23 | 0024 | РедукторGEAR BOX | 4931453591товар | 1 | 4002395145843 | |
| 24 | 0025 | Drive шестерняDRIVE GEAR | 4931453592товар | 1 | 4002395145850 | |
| 25 | 0026 | УплотнениеSEAL | 4931435155товар | 1 | 4002395859993 | |
| 26 | 0027 | ПластинаPLATE | 4931435156товар | 1 | 4002395860708 | |
| 27 | 0028 | ForkFORK | 4931446171товар | 1 | 4002395886647 | |
| 28 | 0029 | ВинтSCREW | 4931435158товар | 6 | 4002395860722 | |
| 29 | 0030 | РедукторGEAR BOX | 4931453593товар | 1 | — | |
| 30 | 0031 | Turning knobTURNING KNOB | 4931453594товар | 1 | 4002395145874 | |
| 31 | 0032 | Damping кольцоDAMPING RING | 4931435360товар | 2 | — | |
| 32 | 0033 | Коническая шестерняBEVEL GEAR | 4931435163товар | 1 | 4002395860777 | |
| 33 | 0034 | ВтулкаSLEEVE | 4931435164товар | 1 | 4002395860784 | |
| 34 | 0035 | Interlock пластинаINTERLOCK PLATE | 4931435165товар | 1 | 4002395860791 | |
| 35 | 0036 | Piston and con rod в сбореPISTON AND CON ROD ASSY | 4931435166товар | 1 | 4002395860609 | |
| 36 | 0037 | Crank в сбореCRANK ASSEMBLY | 4931453595товар | 1 | — | |
| 37 | 0038 | Игольчатый подшипникNEEDLE BEARING | 4931435168товар | 2 | 4002395860623 | |
| 38 | 0039 | ШайбаWASHER | 4931435169товар | 1 | 4002395860630 | |
| 39 | 0043 | Ротор в сбореARMATURE ASSEMBLY | 4931453596товар | 1 | 4002395145898 | |
| 40 | 0045 | Выключатель в сбореSWITCH ASSEMBLY | 4931453597товар | 1 | 4002395146505 | |
| 41 | 0046 | Комплект корпуса в сбореHOUSING SET ASSY | 4931453598товар | 1 | 4002395146512 | |
| 42 | 0047 | ВинтSCREW | 4931453599товар | 4 | 4002395146529 | |
| 43 | 0048 | Элемент блокировкиINTERLOCK ELEMENT | 4931453600товар | 1 | 4002395146536 | |
| 44 | 0049 | Пара рукоятка shellsPAIR HANDLE SHELLS | 4931453601товар | 1 | 4002395146543 | |
| 45 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931453602товар | 1 | 4002395146550 | |
| 46 | 0060 | РукояткаHANDLE | 4931435207товар | 1 | 4002395860005 | |
| 47 | 0061 | РукояткаHANDLE | 4931435206товар | 1 | 4002395859399 | |
| 48 | 0062 | ГайкаNUT | 4931435205товар | 1 | 4002395859382 | |
| 49 | 0063 | ClampCLAMP | 4931435204товар | 1 | 4002395859375 | |
| 50 | 0064 | Защитный шайбаPROTECTION WASHER | 4931435192товар | 1 | 4002395858651 | |
| 51 | 0065 | Уплотнительное кольцоO-RING | 4931435203товар | 2 | 4002395859368 | |
| 52 | 0066 | Шпиндель sleeveSPINDLE SLEEVE | 4931435146товар | 1 | 4002395859900 | |
| 53 | 0068 | Шпиндель sleeveSPINDLE SLEEVE | 4931435202товар | 1 | 4002395859351 | |
| 54 | 0069 | DiscDISC | 4931435201товар | 1 | 4002395859344 | |
| 55 | 0070 | КольцоRING | 4931435200товар | 1 | 4002395859337 | |
| 56 | 0071 | ШтифтPIN | 4931435199товар | 14 | 4002395859320 | |
| 57 | 0072 | КольцоRING | 4931435197товар | 2 | 4002395859306 | |
| 58 | 0073 | КольцоRING | 4931435198товар | 1 | 4002395859313 | |
| 59 | 0074 | Stop шайбаSTOP WASHER | 4931435196товар | 1 | 4002395858699 | |
| 60 | 0075 | DriverDRIVER | 4931435195товар | 1 | 4002395858682 | |
| 61 | 0076 | Packing комплектPACKING SET | 4931453845товар | 1 | 4002395274734 | |
| 62 | 0700 | КейсCARRYING CASE | 4931453604товар | 1 | 4002395146574 | |
| 63 | 0703 | КейсCARRYING CASE | 4931473724товар | 2 | 4058546356002 | |
| 64 | 1000 | Шестерня greaseGEAR GREASE | 4931455865товар | 2 | 4002395245925 |
