Гайковёрт Milwaukee M18CHIWP12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18CHIWP12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CHIWP12-0Артикул инструмента: 4933446247Код схемы: 400044624837 позицийКатегория: Гайковёрты и импульсный инструмент

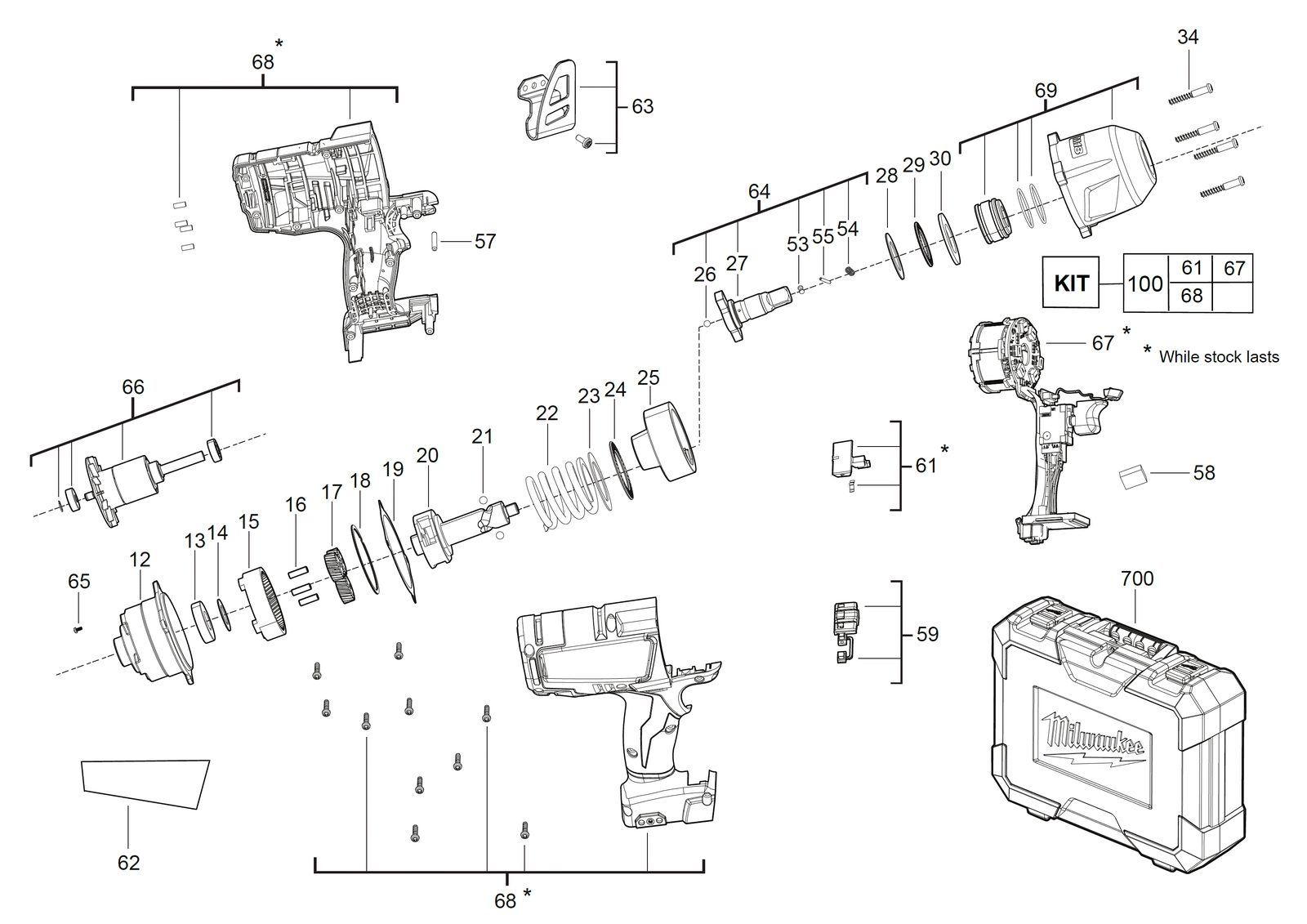

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | РедукторGEAR BOX | 4931436167товар | 1 | 4002395881642 | |
| 2 | 0013 | Шариковый подшипникBALL BEARING | 681340001товар | 1 | 4002395824021 | |
| 3 | 0014 | ШайбаWASHER | 680335058товар | 1 | 4002395825059 | |
| 4 | 0015 | Intern.geared wheelINTERN.GEARED WHEEL | 4931436144товар | 1 | 4002395880904 | |
| 5 | 0016 | ШтифтPIN | 671565004товар | 3 | 4002395825028 | |
| 6 | 0017 | Planet шестерняPLANET GEAR | 4931433835товар | 3 | 4002395895441 | |
| 7 | 0018 | Защитный шайбаPROTECTION WASHER | 4931436145товар | 1 | 4002395880911 | |
| 8 | 0019 | ПрокладкаGASKET | 4931436146товар | 1 | 4002395880928 | |
| 9 | 0020 | ВалSHAFT | 4931436173товар | 1 | 4002395881659 | |
| 10 | 0021 | ШарикBALL | 4931436148товар | 2 | 4002395880935 | |
| 11 | 0022 | ПружинаSPRING | 4931436174товар | 1 | 4002395881666 | |
| 12 | 0023 | ШайбаWASHER | 680335060товар | 1 | 4002395823864 | |
| 13 | 0024 | ПодшипникBEARING | 02800200товар | 1 | 4058546068318 | |
| 14 | 0025 | Ударный механизмHAMMER | 4931436175товар | 1 | 4002395881673 | |
| 15 | 0026 | ШарикBALL | 680595003товар | 1 | 4002395823888 | |
| 16 | 0027 | Наковальня / приводной валANVIL | 4931436176товар | 1 | — | |
| 17 | 0028 | ШайбаWASHER | 4931436152товар | 1 | 4002395880973 | |
| 18 | 0029 | Шариковый подшипникBALL BEARING | 680658012товар | 1 | 4002395825080 | |
| 19 | 0030 | ШайбаWASHER | 4931436177товар | 1 | — | |
| 20 | 0034 | ВинтSCREW | 4931436154товар | 4 | 4002395880997 | |
| 21 | 0053 | ШтифтPIN | 4931436207товар | 1 | 4002395883523 | |
| 22 | 0054 | ПружинаSPRING | 4931436071товар | 1 | 4002395878437 | |
| 23 | 0055 | ШтифтPIN | 4931436072товар | 1 | 4002395878444 | |
| 24 | 0057 | ШтифтPIN | 4931436155товар | 1 | 4002395881604 | |
| 25 | 0058 | Foam резиновыйFOAM RUBBER | 4931436156товар | 1 | — | |
| 26 | 0059 | Выключатель buttonSWITCH BUTTON | 4931436157товар | 1 | 4002395880300 | |
| 27 | 0061 | Выключатель leverSWITCH LEVER | 4931436158товар | 1 | 4002395880317 | |
| 28 | 0062 | Шильдик / табличка данныхRATING PLATE | 4931436178товар | 1 | 4002395878901 | |
| 29 | 0063 | ClampCLAMP | 4931436160товар | 1 | 4002395880324 | |
| 30 | 0064 | Наковальня / приводной валANVIL | 4931436179товар | 1 | 4002395878918 | |
| 31 | 0065 | ВинтSCREW | 4931436162товар | 1 | 4002395881628 | |
| 32 | 0066 | Ротор в сбореARMATURE ASSEMBLY | 4931436163товар | 1 | 4002395880348 | |
| 33 | 0067 | ЭлектронныйELECTRONIC | 4931436169товар | 1 | — | |
| 34 | 0068 | КорпусHOUSING | 4931436165товар | 1 | — | |
| 35 | 0069 | КорпусHOUSING | 4931447677товар | 1 | — | |
| 36 | 0100 | Housing/electronic/f/r выключатель в сбореHOUSING/ELECTRONIC/F/R SWITCH ASSY | 4931466328товар | 1 | — | |
| 37 | 0700 | КейсCARRYING CASE | 4931436151товар | 1 | 4002395880966 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
