Перфоратор Milwaukee M18CHD-0 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18CHD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CHD-0Артикул инструмента: 4933479903Код схемы: 400047401268 позицийКатегория: Перфораторы и отбойные молотки

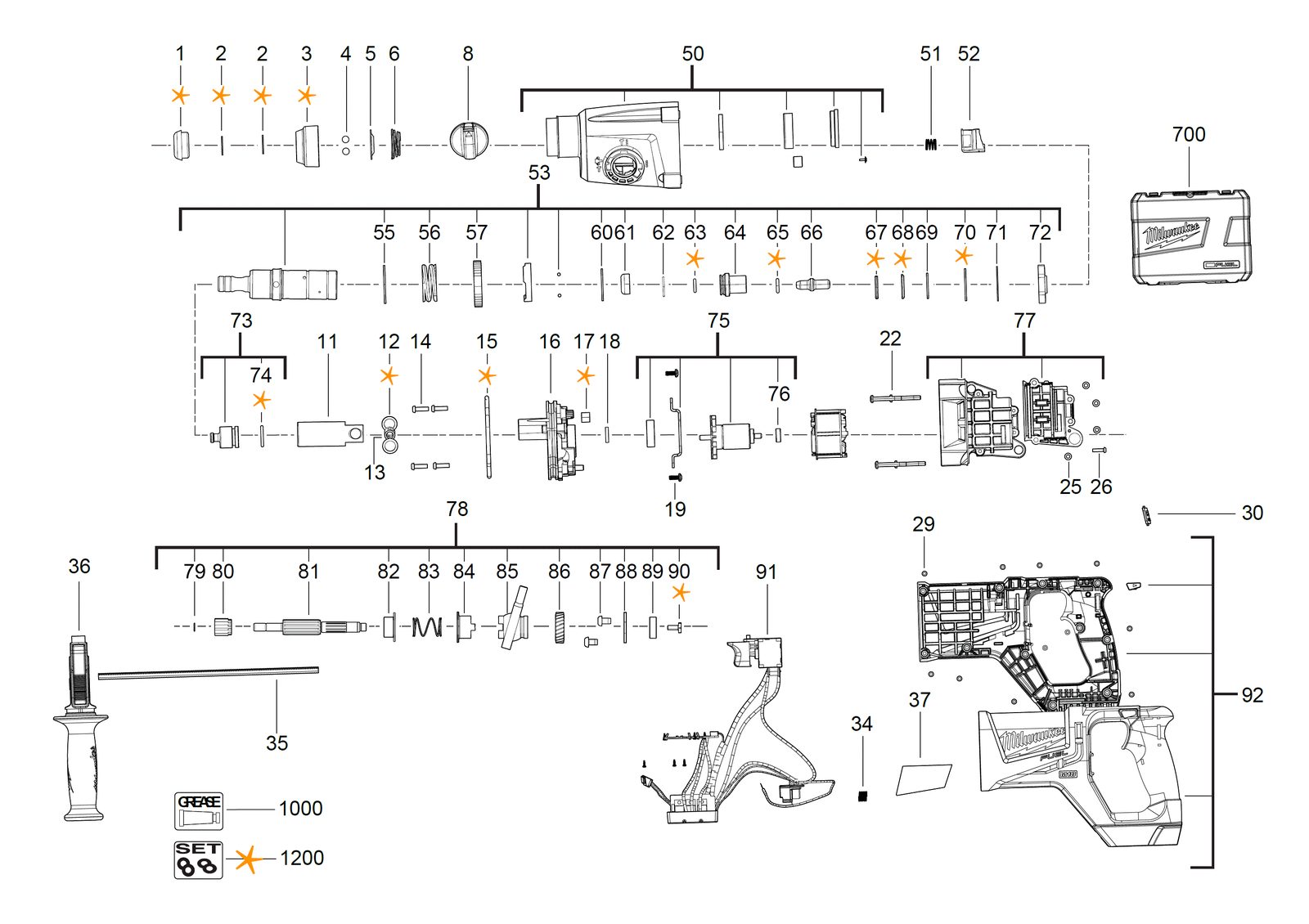

Схема инструмента
Таблица деталей — 68 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 | |
| 2 | 0002 | КольцоRING | 4931436764товар | 2 | 4002395179831 | |
| 3 | 0003 | Патрон sleeveCHUCK SLEEVE | 4931453605товар | 1 | 4002395143825 | |
| 4 | 0004 | ШарикBALL | 4931453606товар | 2 | 4002395143832 | |
| 5 | 0005 | ПластинаPLATE | 4931436765товар | 1 | 4002395179824 | |
| 6 | 0006 | ПружинаSPRING | 4931453607товар | 1 | 4002395143849 | |
| 7 | 0008 | Выключатель buttonSWITCH BUTTON | 4931436767товар | 1 | 4002395179800 | |
| 8 | 0011 | PistonPISTON | 4931436532товар | 1 | 4002395251216 | |
| 9 | 0012 | ШайбаWASHER | 632400001товар | 2 | 4002395856268 | |
| 10 | 0013 | Cylindrical болтCYLINDRICAL BOLT | 4931436807товар | 1 | 4002395180400 | |
| 11 | 0014 | ВинтSCREW | 4931472725товар | 4 | 4058546330279 | |
| 12 | 0015 | Уплотнительное кольцоO-RING | 4931436533товар | 1 | 4002395251223 | |
| 13 | 0016 | РедукторGEAR BOX | 4931472726товар | 1 | 4058546330286 | |
| 14 | 0017 | FeltFELT | 4931436536товар | 1 | 4002395251254 | |
| 15 | 0018 | ПрокладкаGASKET | 4931472727товар | 1 | 4058546330293 | |
| 16 | 0019 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 17 | 0022 | ВинтSCREW | 4931436769товар | 4 | 4002395179183 | |
| 18 | 0025 | ВинтSCREW | 4931461357товар | 4 | 4058546035297 | |
| 19 | 0026 | ВинтSCREW | 4931472728товар | 1 | 4058546330309 | |
| 20 | 0029 | ВинтSCREW | 660570005товар | 11 | 4002395827329 | |
| 21 | 0030 | SliderSLIDER | 4931472729товар | 1 | 4058546330316 | |
| 22 | 0034 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 23 | 0035 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 24 | 0036 | Дополнительная рукояткаAUXILIARY HANDLE | 304389001товар | 1 | 4002395850624 | |
| 25 | 0037 | Шильдик / табличка данныхRATING PLATE | 4931472730товар | 1 | 4058546330323 | |
| 26 | 0050 | КорпусHOUSING | 4931472731товар | 1 | — | |
| 27 | 0051 | ПружинаSPRING | 692732001товар | 1 | 4002395852017 | |
| 28 | 0052 | Фиксирующий rodLOCKING ROD | 4931436793товар | 1 | 4002395181148 | |
| 29 | 0053 | Шпиндель комплектSPINDLE KIT | 4931495606товар | 1 | 4058546492748 | |
| 30 | 0055 | ШайбаWASHER | 633517001товар | 1 | 4002395851331 | |
| 31 | 0056 | ПружинаSPRING | 4931436801товар | 1 | 4002395180462 | |
| 32 | 0057 | Reduction шестерняREDUCTION GEAR | 4931436802товар | 1 | 4002395180455 | |
| 33 | 0060 | Стопорное кольцоHOLDING RING | 4931436804товар | 1 | 4002395180431 | |
| 34 | 0061 | КольцоRING | 4931436797товар | 1 | 4002395181100 | |
| 35 | 0062 | Уплотнительное кольцоO-RING | 4931436819товар | 1 | 4002395179084 | |
| 36 | 0063 | Уплотнительное кольцоO-RING | 4931436823товар | 1 | 4002395179046 | |
| 37 | 0064 | ВтулкаSLEEVE | 4931436798товар | 1 | 4002395180493 | |
| 38 | 0065 | Резиновый кольцоRUBBER RING | 4931436822товар | 1 | 4002395179053 | |
| 39 | 0066 | Snap dieSNAP DIE | 4931472734товар | 1 | 4058546330361 | |
| 40 | 0067 | Уплотнительное кольцоO-RING | 562595001товар | 1 | 4002395850655 | |
| 41 | 0068 | ШайбаWASHER | 4931436800товар | 1 | 4002395180479 | |
| 42 | 0069 | Стопорное кольцоHOLDING RING | 4931436552товар | 1 | 4002395255511 | |
| 43 | 0070 | Retaining кольцоRETAINING RING | 672634004товар | 1 | 4002395854219 | |
| 44 | 0071 | ШайбаWASHER | 4931436768товар | 1 | — | |
| 45 | 0072 | Подшипник end пластинаBEARING END PLATE | 4931472735товар | 1 | 4058546330378 | |
| 46 | 0073 | StrikerSTRIKER | 4931472890товар | 1 | 4058546331924 | |
| 47 | 0074 | Уплотнительное кольцоO-RING | 4931436820товар | 1 | 4002395179077 | |
| 48 | 0075 | Ротор в сбореARMATURE ASSEMBLY | 4931472736товар | 1 | 4058546330385 | |
| 49 | 0076 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 50 | 0077 | Корпус двигателяMOTOR HOUSING | 4931472737товар | 1 | 4058546330392 | |
| 51 | 0078 | Wobble driveWOBBLE DRIVE | 4931472738товар | 1 | — | |
| 52 | 0079 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 53 | 0080 | PinionPINION | 4931436812товар | 1 | 4002395179756 | |
| 54 | 0081 | ШпиндельSPINDLE | 4931472739товар | 1 | 4058546330415 | |
| 55 | 0082 | PinionPINION | 4931436814товар | 1 | 4002395179732 | |
| 56 | 0083 | ПружинаSPRING | 4931436815товар | 1 | — | |
| 57 | 0084 | Wobble пластинаWOBBLE PLATE | 4931436554товар | 1 | 4002395255535 | |
| 58 | 0085 | Шариковый подшипникBALL BEARING | 4931436816товар | 1 | 4002395179718 | |
| 59 | 0086 | ШестерняGEAR | 4931472740товар | 1 | — | |
| 60 | 0087 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 61 | 0088 | ПластинаPLATE | 4931436818товар | 1 | — | |
| 62 | 0089 | Шариковый подшипникBALL BEARING | 4931472741товар | 1 | 4058546330439 | |
| 63 | 0090 | ВинтSCREW | 4931436821товар | 1 | 4002395179060 | |
| 64 | 0091 | ЭлектронныйELECTRONIC | 4931472742товар | 1 | — | |
| 65 | 0092 | Рукоятка shellsHANDLE SHELLS | 4931472743товар | 1 | — | |
| 66 | 0700 | КейсCARRYING CASE | 4931472744товар | 1 | 4058546330460 | |
| 67 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 68 | 1200 | Service-kitSERVICE-KIT | 4931472745товар | 1 | 4058546330477 |
