Пылесос или система пылеудаления Milwaukee M18CDEX — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18CDEX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CDEXАртикул инструмента: 4933447450Код схемы: 400045246915 позицийКатегория: Пылесосы и пылеудаление

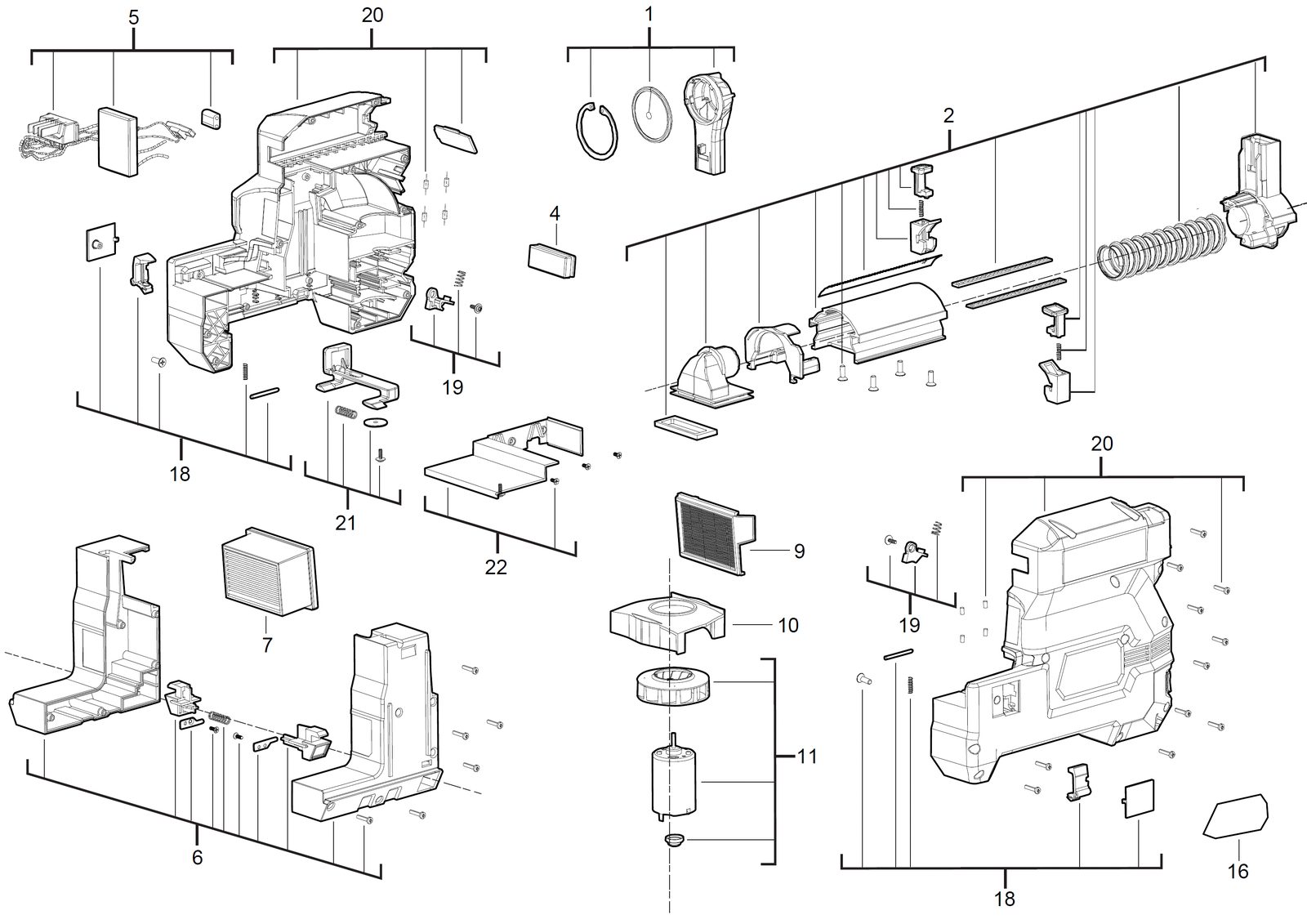

Схема инструмента
Таблица деталей — 15 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | M12 /18de nozzle-2pc насадкаM12 /18DE Nozzle-2pc NOZZLE | 49902301товар | 1 | — | |
| 2 | 0002 | ТрубкаTUBE | 4931436524товар | 1 | 4002395250530 | |
| 3 | 0004 | BufferBUFFER | 4931436525товар | 1 | — | |
| 4 | 0005 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931436526товар | 1 | 4002395250554 | |
| 5 | 0006 | M18de фильтр set-1pcsetM18DE Filter Set-1pcSET | 49902342товар | 1 | — | |
| 6 | 0007 | M12de dust фильтр фильтр - 3pcM12DE DUST FILTER FILTER - 3PC | 49902306товар | 1 | — | |
| 7 | 0009 | ПластинаPLATE | 4931436523товар | 1 | — | |
| 8 | 0010 | ВентиляторFAN | 4931436515товар | 1 | 4002395249848 | |
| 9 | 0011 | Ротор / якорьARMATURE | 4931436516товар | 1 | — | |
| 10 | 0016 | Шильдик / табличка данныхRATING PLATE | 4931452553товар | 1 | — | |
| 11 | 0018 | Latch barLATCH BAR | 4931436518товар | 1 | 4002395249879 | |
| 12 | 0019 | РычагLEVER | 4931436519товар | 1 | — | |
| 13 | 0020 | КорпусHOUSING | 4931436520товар | 1 | 4002395249893 | |
| 14 | 0021 | КнопкаBUTTON | 4931436521товар | 1 | 4002395250509 | |
| 15 | 0022 | КрышкаCOVER | 4931436522товар | 1 | 4002395250516 |
