Пила Milwaukee M18CCS66-402C — взрыв-схема
Сервисная страница: Пила Milwaukee M18CCS66-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CCS66-402CАртикул инструмента: 4933447273Код схемы: 400044725652 позицииКатегория: Пилы, лобзики и инструмент для резки

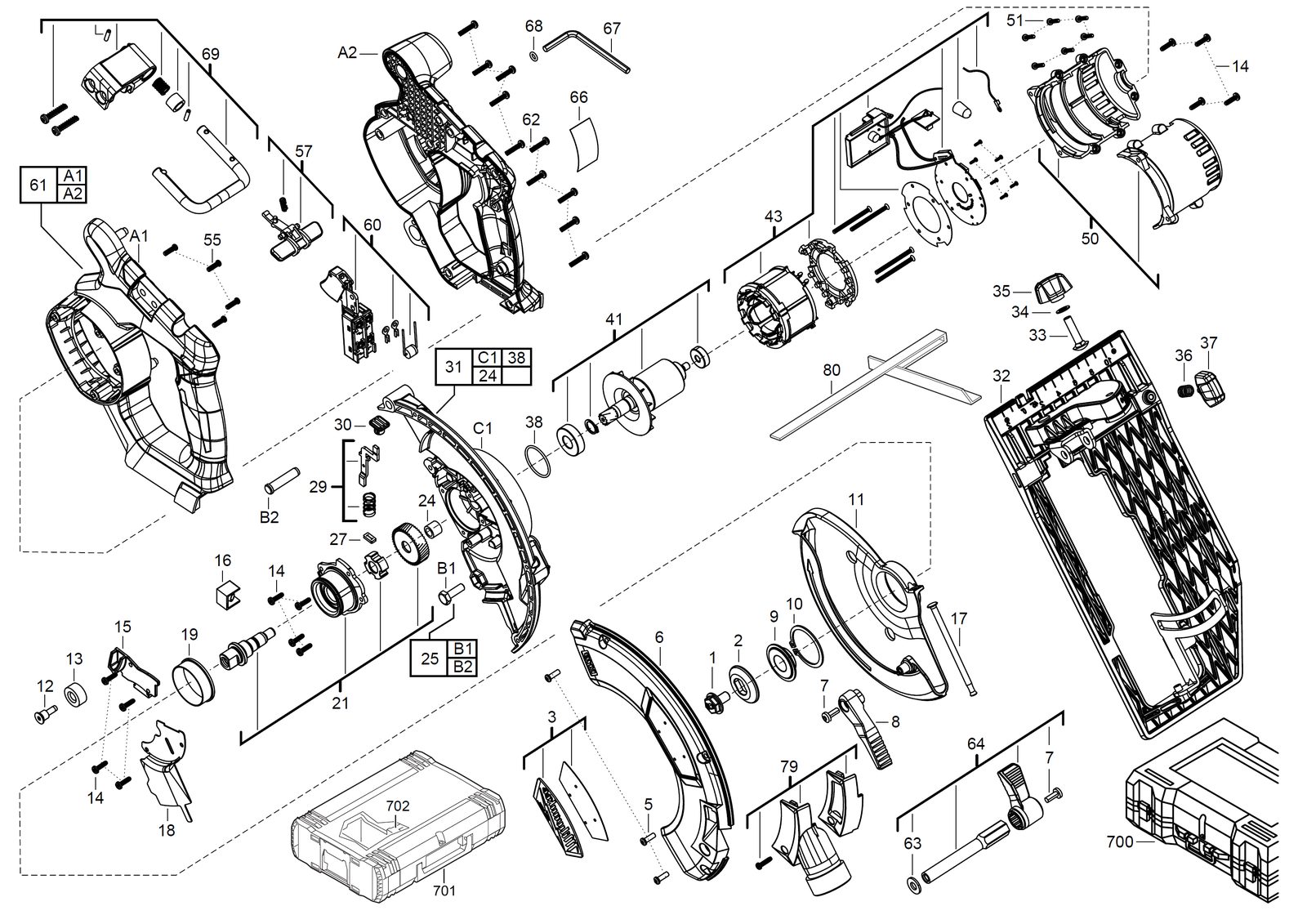

Схема инструмента
Таблица деталей — 52 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436453товар | 1 | 4002395251018 | |
| 2 | 0002 | ФланецFLANGE | 43340485товар | 1 | 4058546073374 | |
| 3 | 0003 | Name пластинаNAME PLATE | 4931436100товар | 1 | 4002395880089 | |
| 4 | 0005 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 5 | 0006 | КорпусHOUSING | 4931436454товар | 1 | — | |
| 6 | 0007 | Винт torx винтSCREW TORX SCREW | 06825314товар | 2 | 4002395851935 | |
| 7 | 0008 | РычагLEVER | 4931436455товар | 1 | 4002395251032 | |
| 8 | 0009 | ФланецFLANGE | 4931448349товар | 1 | 4002395179572 | |
| 9 | 0010 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 10 | 0011 | Saw защитныйSAW PROTECTION | 4931436456товар | 1 | 4002395251049 | |
| 11 | 0012 | ВинтSCREW | 45040485товар | 1 | — | |
| 12 | 0013 | Резиновый bufferRUBBER BUFFER | 4931465876товар | 1 | 4058546239763 | |
| 13 | 0014 | ВинтSCREW | 06825285товар | 12 | 4058546068844 | |
| 14 | 0015 | КрышкаCOVER | 4931436457товар | 1 | 4002395251056 | |
| 15 | 0016 | Indicator комплектINDICATOR SET | 4931436458товар | 1 | 4002395251063 | |
| 16 | 0017 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 17 | 0018 | ПластинаPLATE | 4931436459товар | 1 | 4002395251070 | |
| 18 | 0019 | КольцоRING | 4931436460товар | 1 | 4002395251087 | |
| 19 | 0021 | ВалSHAFT | 4931436461товар | 1 | 4002395251094 | |
| 20 | 0024 | Игольчатый подшипникNEEDLE BEARING | 4931435696товар | 1 | 4002395864492 | |
| 21 | 0025 | Комплект болтовBOLT SET | 4931436462товар | 1 | 4002395251704 | |
| 22 | 0027 | Felt packingFELT PACKING | 45060720товар | 1 | 4058546074364 | |
| 23 | 0029 | Шпиндель lockSPINDLE LOCK | 4931436463товар | 1 | 4002395251711 | |
| 24 | 0030 | Push-buttonPUSH-BUTTON | 42421030товар | 1 | 4058546073121 | |
| 25 | 0031 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931436464товар | 1 | 4002395251728 | |
| 26 | 0032 | Distance держательDISTANCE HOLDER | 4931436465товар | 1 | 4002395251735 | |
| 27 | 0033 | ВинтSCREW | 4931436115товар | 1 | 4002395881437 | |
| 28 | 0034 | ШайбаWASHER | 45881560товар | 1 | 4058546074845 | |
| 29 | 0035 | Курок / выключательTRIGGER | 4931436114товар | 1 | 4002395881420 | |
| 30 | 0036 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 | |
| 31 | 0037 | Курок / выключательTRIGGER | 4931436113товар | 1 | 4002395881413 | |
| 32 | 0038 | Уплотнительное кольцоO-RING | 4931436466товар | 1 | 4002395251742 | |
| 33 | 0041 | Ротор / якорьARMATURE | 4931436467товар | 1 | 4002395251759 | |
| 34 | 0043 | Электронный elementELECTRONIC ELEMENT | 4931469374товар | 1 | 4058546271688 | |
| 35 | 0050 | Корпус двигателяMOTOR HOUSING | 4931436121товар | 1 | 4002395881499 | |
| 36 | 0051 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 37 | 0055 | ВинтSCREW | 4931436469товар | 4 | — | |
| 38 | 0057 | Push-buttonPUSH-BUTTON | 4931436123товар | 1 | — | |
| 39 | 0060 | ВыключательSWITCH | 4931436122товар | 1 | 4002395878703 | |
| 40 | 0061 | КорпусHOUSING | 4931436470товар | 1 | 4002395251780 | |
| 41 | 0062 | ВинтSCREW | 06827470товар | 10 | 4002395773367 | |
| 42 | 0063 | ШайбаWASHER | 45881545товар | 1 | — | |
| 43 | 0064 | Depth gaugeDEPTH GAUGE | 4931436471товар | 1 | 4002395251797 | |
| 44 | 0066 | Шильдик / табличка данныхRATING PLATE | 4931436472товар | 1 | — | |
| 45 | 0067 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 46 | 0068 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 47 | 0069 | КрюкHOOK | 4931436473товар | 1 | 4002395249015 | |
| 48 | 0079 | Dust extraction as.DUST EXTRACTION AS. | 4931436474товар | 1 | 4002395249022 | |
| 49 | 0080 | Parallel guidePARALLEL GUIDE | 4931448018товар | 1 | 4002395249732 | |
| 50 | 0700 | КейсCARRYING CASE | 4931436475товар | 1 | — | |
| 51 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 52 | 52 | M12-18c uk combo charger gb2M12-18C UK COMBO CHARGER GB2 | 4932352962товар | 1 | — |
