Пила Milwaukee M18CCS55-902X — взрыв-схема
Сервисная страница: Пила Milwaukee M18CCS55-902X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CCS55-902XАртикул инструмента: 4933451468Код схемы: 400044622454 позицииКатегория: Пилы, лобзики и инструмент для резки

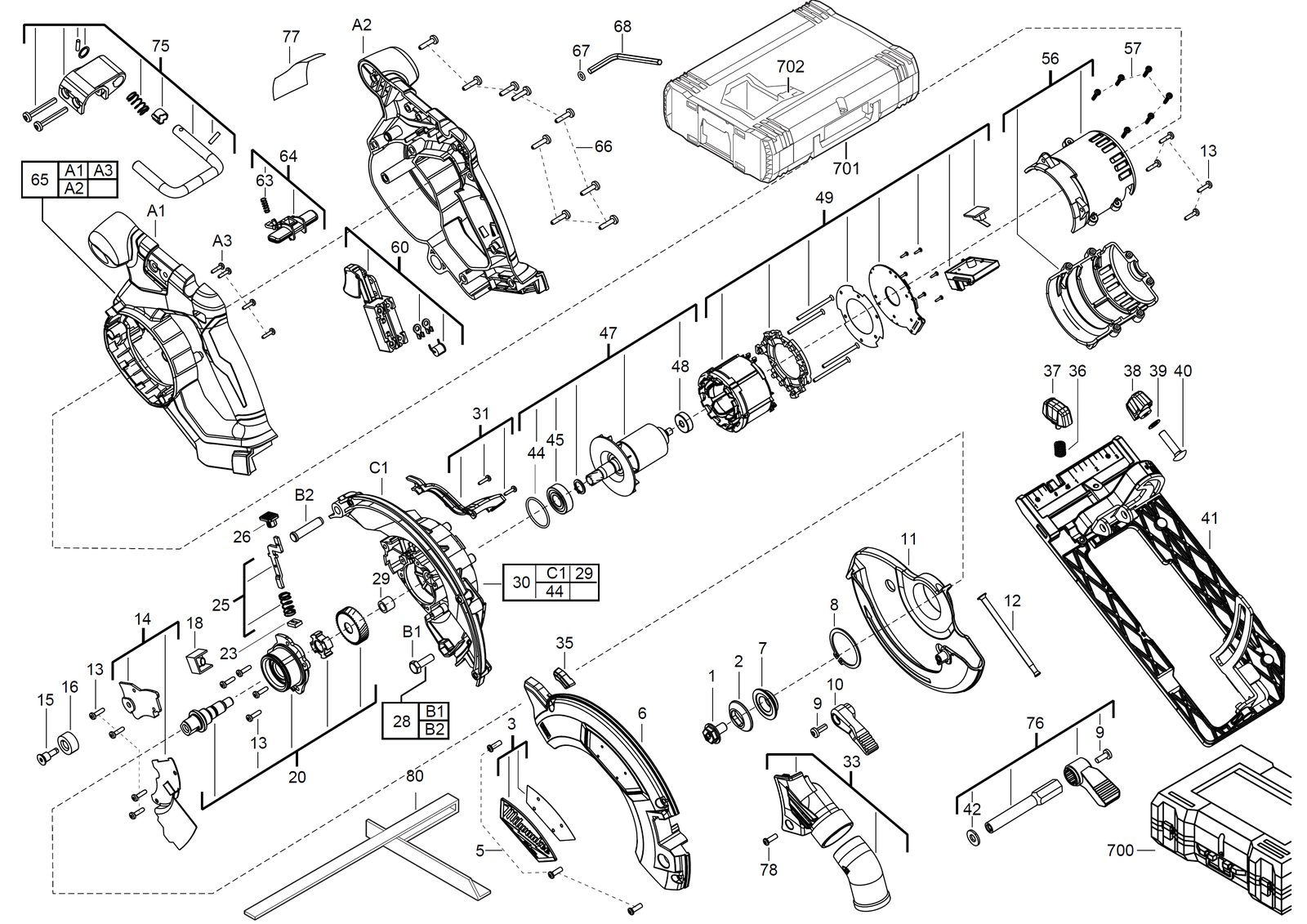

Схема инструмента
Таблица деталей — 54 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 06751010товар | 1 | 4058546068653 | |
| 2 | 0002 | ФланецFLANGE | 43340795товар | 1 | 4058546073404 | |
| 3 | 0003 | Name пластинаNAME PLATE | 4931436100товар | 1 | 4002395880089 | |
| 4 | 0005 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 5 | 0006 | КорпусHOUSING | 4931436101товар | 1 | 4002395880096 | |
| 6 | 0007 | ФланецFLANGE | 43340790товар | 1 | 4058546073398 | |
| 7 | 0008 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 8 | 0009 | Винт torx винтSCREW TORX SCREW | 06825314товар | 2 | 4002395851935 | |
| 9 | 0010 | РычагLEVER | 4931436102товар | 1 | 4002395880706 | |
| 10 | 0011 | Saw защитныйSAW PROTECTION | 4931436103товар | 1 | 4002395880713 | |
| 11 | 0012 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 12 | 0013 | ВинтSCREW | 06825285товар | 12 | 4058546068844 | |
| 13 | 0014 | Retaining пластинаRETAINING PLATE | 4931436104товар | 1 | 4002395880720 | |
| 14 | 0015 | ВинтSCREW | 45040485товар | 1 | — | |
| 15 | 0016 | Резиновый bufferRUBBER BUFFER | 4931465876товар | 1 | 4058546239763 | |
| 16 | 0018 | LampLAMP | 4931436106товар | 1 | — | |
| 17 | 0020 | Ведущий валDRIVING SHAFT | 4931436107товар | 1 | 4002395880751 | |
| 18 | 0023 | Felt packingFELT PACKING | 45060720товар | 1 | 4058546074364 | |
| 19 | 0025 | Шпиндель lockSPINDLE LOCK | 4931436108товар | 1 | 4002395880768 | |
| 20 | 0026 | Push-buttonPUSH-BUTTON | 42421030товар | 1 | 4058546073121 | |
| 21 | 0028 | БолтBOLT | 4931436109товар | 1 | 4002395880775 | |
| 22 | 0029 | Игольчатый подшипникNEEDLE BEARING | 4931435696товар | 1 | 4002395864492 | |
| 23 | 0030 | Saw защитныйSAW PROTECTION | 4931448974товар | 1 | 4002395258178 | |
| 24 | 0031 | ВентиляторFAN | 4931436110товар | 1 | 4002395880782 | |
| 25 | 0033 | ПереходникADAPTER | 4931436111товар | 1 | 4002395880799 | |
| 26 | 0035 | PlugPLUG | 4931436112товар | 1 | — | |
| 27 | 0036 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 | |
| 28 | 0037 | Курок / выключательTRIGGER | 4931436113товар | 1 | 4002395881413 | |
| 29 | 0038 | Курок / выключательTRIGGER | 4931436114товар | 1 | 4002395881420 | |
| 30 | 0039 | ШайбаWASHER | 45881560товар | 1 | 4058546074845 | |
| 31 | 0040 | ВинтSCREW | 4931436115товар | 1 | 4002395881437 | |
| 32 | 0041 | Защитный shoePROTECTING SHOE | 4931436116товар | 1 | 4002395881444 | |
| 33 | 0042 | ШайбаWASHER | 45881545товар | 1 | — | |
| 34 | 0044 | Уплотнительное кольцоO-RING | 4931436466товар | 1 | 4002395251742 | |
| 35 | 0045 | Шариковый подшипникBALL BEARING | 4931436117товар | 1 | — | |
| 36 | 0047 | Ротор / якорьARMATURE | 4931436118товар | 1 | 4002395881451 | |
| 37 | 0048 | Шариковый подшипникBALL BEARING | 4931436119товар | 1 | 4002395881475 | |
| 38 | 0049 | Статор / электрическое полеELECTRIC FIELD | 4931436120товар | 1 | 4002395881482 | |
| 39 | 0056 | Корпус двигателяMOTOR HOUSING | 4931436121товар | 1 | 4002395881499 | |
| 40 | 0057 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 41 | 0060 | ВыключательSWITCH | 4931436122товар | 1 | 4002395878703 | |
| 42 | 0063 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 43 | 0064 | Push-buttonPUSH-BUTTON | 4931436123товар | 1 | — | |
| 44 | 0065 | КорпусHOUSING | 4931436124товар | 1 | 4002395878727 | |
| 45 | 0066 | ВинтSCREW | 06827470товар | 10 | 4002395773367 | |
| 46 | 0067 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 47 | 0068 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 48 | 0075 | КрюкHOOK | 4931436126товар | 1 | 4002395878741 | |
| 49 | 0076 | РычагLEVER | 4931436127товар | 1 | 4002395878758 | |
| 50 | 0077 | Шильдик / табличка данныхRATING PLATE | 4931436128товар | 1 | — | |
| 51 | 0078 | ВинтSCREW | 660165011товар | 1 | 4002395903702 | |
| 52 | 0080 | Parallel guidePARALLEL GUIDE | 43300100товар | 1 | 4002395872091 | |
| 53 | 0700 | КейсCARRYING CASE | 4931447559товар | 1 | — | |
| 54 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
