Пила Milwaukee M18CBS125-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18CBS125-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CBS125-0Артикул инструмента: 4933447150Код схемы: 400047702262 позицииКатегория: Пилы, лобзики и инструмент для резки

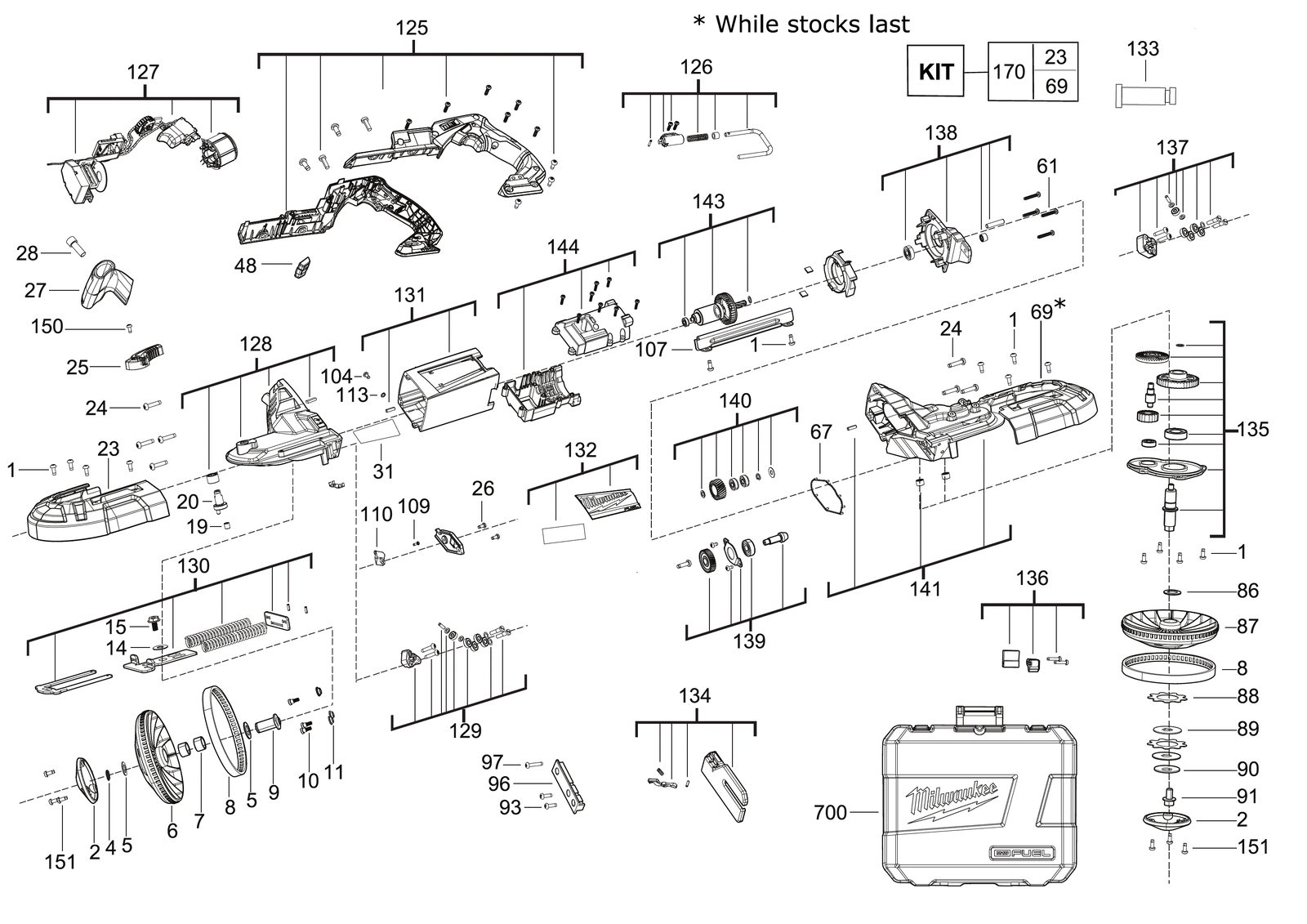

Схема инструмента
Таблица деталей — 62 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Винт torx винтSCREW TORX SCREW | 06825314товар | 23 | 4002395851935 | |
| 2 | 0002 | ШкивPULLEY | 4931436230товар | 2 | 4002395885480 | |
| 3 | 0004 | Защитный шайбаPROTECTION WASHER | 4931436231товар | 1 | — | |
| 4 | 0005 | SpacerSPACER | 4931436232товар | 2 | 4002395252008 | |
| 5 | 0006 | ШкивPULLEY | 4931472895товар | 1 | 4058546331979 | |
| 6 | 0007 | BushBUSH | 4931472894товар | 2 | 4058546331962 | |
| 7 | 0008 | РеменьBELT | 4931436235товар | 2 | 4002395252039 | |
| 8 | 0009 | БолтBOLT | 4931472893товар | 1 | 4058546331955 | |
| 9 | 0010 | ВинтSCREW | 4931436237товар | 3 | — | |
| 10 | 0011 | BushBUSH | 4931436238товар | 3 | 4002395252060 | |
| 11 | 0014 | ШайбаWASHER | 4931436239товар | 1 | 4002395252077 | |
| 12 | 0015 | ВинтSCREW | 660988001товар | 1 | 4002395903795 | |
| 13 | 0019 | BushBUSH | 4931436240товар | 1 | 4002395252084 | |
| 14 | 0020 | ВалSHAFT | 4931436241товар | 1 | 4002395252091 | |
| 15 | 0023 | ШкивPULLEY | 4931436243товар | 1 | — | |
| 16 | 0024 | ВинтSCREW | 4931436244товар | 7 | 4002395252725 | |
| 17 | 0025 | РычагLEVER | 4931436245товар | 1 | 4002395252732 | |
| 18 | 0026 | ВинтSCREW | 660023001товар | 2 | 4002395830060 | |
| 19 | 0027 | РукояткаHANDLE | 4931436246товар | 1 | 4002395252749 | |
| 20 | 0028 | ВинтSCREW | 4931436247товар | 1 | 4002395252756 | |
| 21 | 0031 | Шильдик / табличка данныхRATING PLATE | 4931472899товар | 1 | 4058546332013 | |
| 22 | 0048 | Push-buttonPUSH-BUTTON | 4931436249товар | 1 | 4002395253456 | |
| 23 | 0061 | ВинтSCREW | 4931436250товар | 4 | 4002395253449 | |
| 24 | 0067 | УплотнениеSEAL | 4931436251товар | 1 | 4002395253463 | |
| 25 | 0069 | Saw защитныйSAW PROTECTION | 4931436252товар | 1 | 4002395253470 | |
| 26 | 0086 | StampSTAMP | 4931436253товар | 1 | — | |
| 27 | 0087 | ШкивPULLEY | 4931472892товар | 1 | 4058546331948 | |
| 28 | 0088 | МуфтаCOUPLING | 4931436255товар | 2 | 4002395254125 | |
| 29 | 0089 | МуфтаCOUPLING | 4931436256товар | 2 | 4002395254132 | |
| 30 | 0090 | Пружина шайбаSPRING WASHER | 4931436718товар | 1 | 4002395808953 | |
| 31 | 0091 | ВинтSCREW | 4931436258товар | 1 | 4002395252770 | |
| 32 | 0093 | ВинтSCREW | 4931436259товар | 2 | 4002395252787 | |
| 33 | 0096 | Крышка пластинаCOVER PLATE | 4931436260товар | 1 | 4002395254156 | |
| 34 | 0097 | ВинтSCREW | 4931436261товар | 1 | 4002395252794 | |
| 35 | 0104 | ВинтSCREW | 4931435162товар | 3 | 4002395860760 | |
| 36 | 0107 | Защитная крышкаGUARD CAP | 4931472896товар | 1 | 4058546331986 | |
| 37 | 0109 | ВинтSCREW | 4931436265товар | 1 | 4002395253418 | |
| 38 | 0110 | DisplayDisplay | 4931436266товар | 1 | 4002395254187 | |
| 39 | 0113 | Защитный шайбаPROTECTION WASHER | 680866003товар | 1 | 4002395823895 | |
| 40 | 0125 | Рукоятка крышкаHANDLE COVER | 4931436267товар | 1 | 4002395253425 | |
| 41 | 0126 | КрюкHOOK | 4931436268товар | 1 | — | |
| 42 | 0127 | Electric elementELECTRIC ELEMENT | 4931436269товар | 1 | 4002395254194 | |
| 43 | 0128 | ШкивPULLEY | 4931436270товар | 1 | 4002395254118 | |
| 44 | 0129 | Support roll держательSUPPORT ROLL HOLDER | 4931436271товар | 1 | 4002395254804 | |
| 45 | 0130 | Tension пружинаTENSION SPRING | 4931436272товар | 1 | 4002395254811 | |
| 46 | 0131 | Корпус двигателяMOTOR HOUSING | 4931436273товар | 1 | 4002395253432 | |
| 47 | 0132 | Name пластинаNAME PLATE | 4931436274товар | 1 | — | |
| 48 | 0133 | GreaseGREASE | 49085271товар | 1 | — | |
| 49 | 0134 | AcceptanceACCEPTANCE | 4931436275товар | 1 | 4002395254835 | |
| 50 | 0135 | РедукторGEAR BOX | 4931436276товар | 1 | 4002395254842 | |
| 51 | 0136 | ЩёткаBRUSH | 4931436277товар | 1 | 4002395254859 | |
| 52 | 0137 | Guide rollerGUIDE ROLLER | 4931436278товар | 1 | 4002395254866 | |
| 53 | 0138 | Packing комплектPACKING SET | 4931436279товар | 1 | 4002395254873 | |
| 54 | 0139 | Пара конических шестерёнBEVEL GEAR PAIR | 4931436280товар | 1 | 4002395254880 | |
| 55 | 0140 | Шестерня редуктор комплектGEAR BOX KIT | 4931436281товар | 1 | — | |
| 56 | 0141 | Крышка редуктораGEAR BOX COVER | 4931436282товар | 1 | — | |
| 57 | 0143 | Ротор / якорьARMATURE | 4931436284товар | 1 | 4002395252121 | |
| 58 | 0144 | Корпус двигателяMOTOR HOUSING | 4931436285товар | 1 | 4002395252138 | |
| 59 | 0150 | ВинтSCREW | 4931452223товар | 1 | 4002395180370 | |
| 60 | 0151 | ВинтSCREW | 06827270товар | 6 | 4058546068974 | |
| 61 | 0170 | ШкивPULLEY | 4931494970товар | 1 | 4058546486389 | |
| 62 | 0700 | КейсCARRYING CASE | 4931436229товар | 1 | 4002395885473 |
