Дрель-шуруповёрт Milwaukee M18CBLPD-502C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18CBLPD-502C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CBLPD-502CАртикул инструмента: 4933464558Код схемы: 400046914217 позицийКатегория: Дрели и шуруповёрты

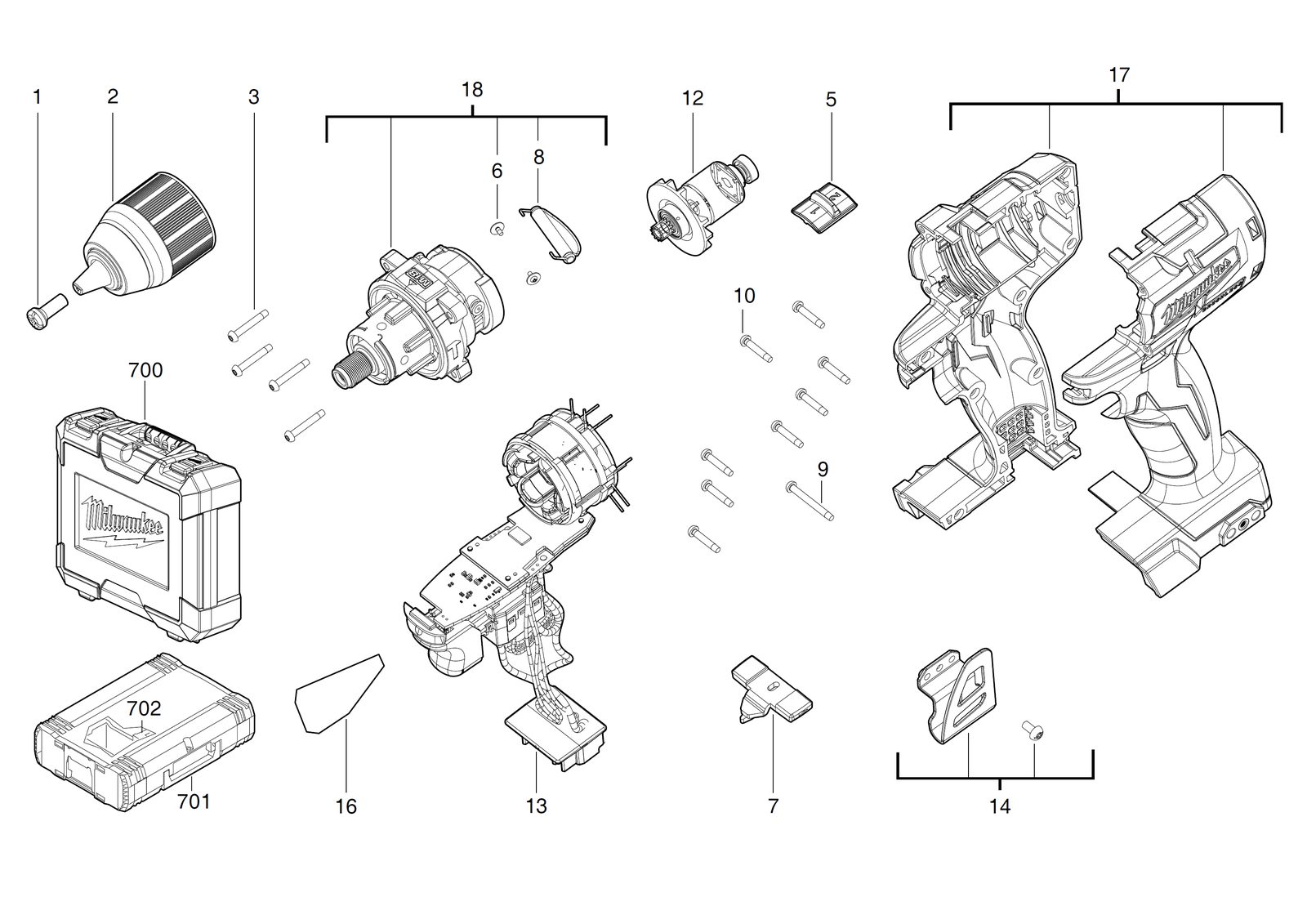

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465497товар | 1 | 4058546235970 | |
| 2 | 0002 | ПатронCHUCK | 4931465895товар | 1 | 4058546239954 | |
| 3 | 0003 | ВинтSCREW | 4931453223товар | 4 | 4002395152568 | |
| 4 | 0005 | ВыключательSWITCH | 4931465896товар | 1 | 4058546239961 | |
| 5 | 0006 | ВинтSCREW | 661262001товар | 2 | — | |
| 6 | 0007 | ВыключательSWITCH | 4931465897товар | 1 | 4058546239978 | |
| 7 | 0008 | Racking leverRACKING LEVER | 4931465508товар | 1 | 4058546236083 | |
| 8 | 0009 | ВинтSCREW | 4931465898товар | 1 | 4058546239985 | |
| 9 | 0010 | ВинтSCREW | 4931465499товар | 8 | 4058546235994 | |
| 10 | 0012 | Ротор / якорьARMATURE | 4931465899товар | 1 | 4058546239992 | |
| 11 | 0013 | ЭлектронныйELECTRONIC | 4931465900товар | 1 | 4058546240004 | |
| 12 | 0014 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 13 | 0016 | Шильдик / табличка данныхRATING PLATE | 4931465901товар | 1 | 4058546240011 | |
| 14 | 0017 | КорпусHOUSING | 4931465902товар | 1 | 4058546240028 | |
| 15 | 0018 | РедукторGEAR BOX | 4931466003товар | 1 | 4058546272203 | |
| 16 | 0700 | КейсCARRYING CASE | 4931465904товар | 1 | 4058546240042 | |
| 17 | 0702 | ВставкаINSERT | 4931465905товар | 1 | 4058546240059 |
