Импульсный винтовёрт Milwaukee M18CBLID-0 — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M18CBLID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CBLID-0Артикул инструмента: 4933464476Код схемы: 400046782434 позицииКатегория: Гайковёрты и импульсный инструмент

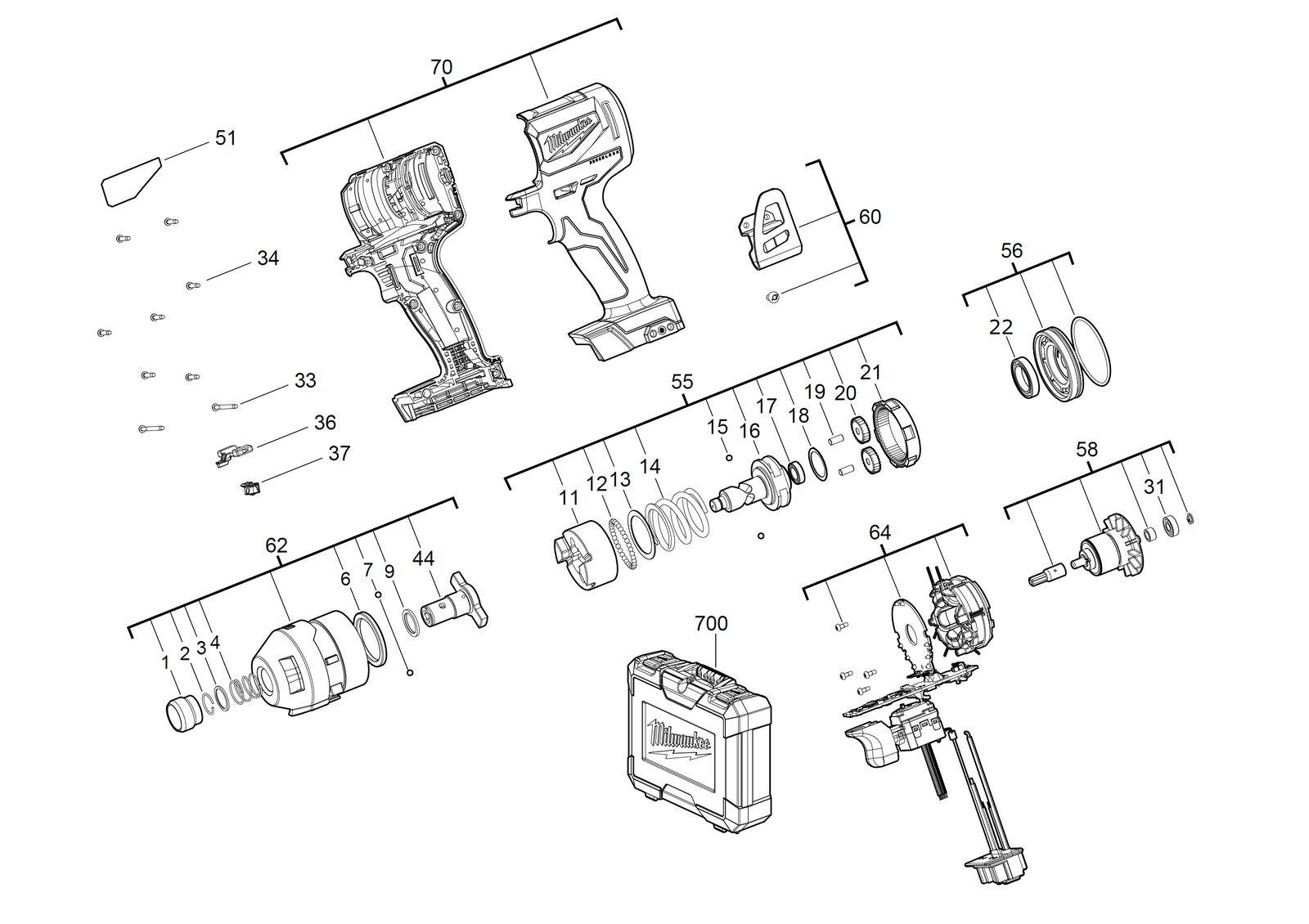

Схема инструмента
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВтулкаSLEEVE | 4931453234товар | 1 | 4002395153275 | |
| 2 | 0002 | Стопорное кольцоHOLDING RING | 4931436098товар | 1 | 4002395879908 | |
| 3 | 0003 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 4 | 0004 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 5 | 0006 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 6 | 0007 | ШарикBALL | 4931453236товар | 2 | 4002395153299 | |
| 7 | 0009 | ШайбаWASHER | 4931465810товар | 1 | 4058546239107 | |
| 8 | 0011 | Ударный механизмHAMMER | 4931466166товар | 1 | 4058546273835 | |
| 9 | 0012 | ШарикBALL | 4931440309товар | 30 | 4002395892013 | |
| 10 | 0013 | ШайбаWASHER | 4931466167товар | 1 | 4058546273842 | |
| 11 | 0014 | ПружинаSPRING | 4931466168товар | 1 | 4058546273859 | |
| 12 | 0015 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 13 | 0016 | Cam валCAM SHAFT | 4931466169товар | 1 | 4058546273866 | |
| 14 | 0017 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 15 | 0018 | ШайбаWASHER | 4931452053товар | 1 | 4002395180189 | |
| 16 | 0019 | Cylinder штифтCYLINDER PIN | 4931435378товар | 2 | 4002395889341 | |
| 17 | 0020 | Planet шестерняPLANET GEAR | 4931466170товар | 2 | 4058546273873 | |
| 18 | 0021 | Intern.geared wheelINTERN.GEARED WHEEL | 4931466171товар | 1 | 4058546273880 | |
| 19 | 0022 | Шариковый подшипникBALL BEARING | 4931466172товар | 1 | 4058546273897 | |
| 20 | 0031 | Шариковый подшипникBALL BEARING | 681262001товар | 1 | 4002395806126 | |
| 21 | 0033 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 22 | 0034 | ВинтSCREW | 4931465499товар | 7 | 4058546235994 | |
| 23 | 0036 | ВыключательSWITCH | 4931466173товар | 1 | 4058546273903 | |
| 24 | 0037 | ЛинзаLENS | 4931466174товар | 1 | 4058546273910 | |
| 25 | 0044 | Наковальня / приводной валANVIL | 4931466175товар | 1 | 4058546273927 | |
| 26 | 0051 | Шильдик / табличка данныхRATING PLATE | 4931466176товар | 1 | 4058546273934 | |
| 27 | 0055 | Offset шестерняOFFSET GEAR | 4931466177товар | 1 | 4058546273941 | |
| 28 | 0056 | End пластинаEND PLATE | 4931466178товар | 1 | 4058546273958 | |
| 29 | 0058 | Ротор в сбореARMATURE ASSEMBLY | 4931466179товар | 1 | 4058546273965 | |
| 30 | 0060 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 31 | 0062 | РедукторGEAR BOX | 4931466180товар | 1 | 4058546273972 | |
| 32 | 0064 | ЭлектронныйELECTRONIC | 4931466181товар | 1 | 4058546273989 | |
| 33 | 0070 | КорпусHOUSING | 4931466182товар | 1 | 4058546273996 | |
| 34 | 0700 | КейсCARRYING CASE | 4931466183товар | 1 | 4058546274009 |
