Угловая шлифовальная машина Milwaukee M18CAG125XPDB-0 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18CAG125XPDB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CAG125XPDB-0Артикул инструмента: 4933451009Код схемы: 400045852446 позицийКатегория: Угловые шлифовальные машины

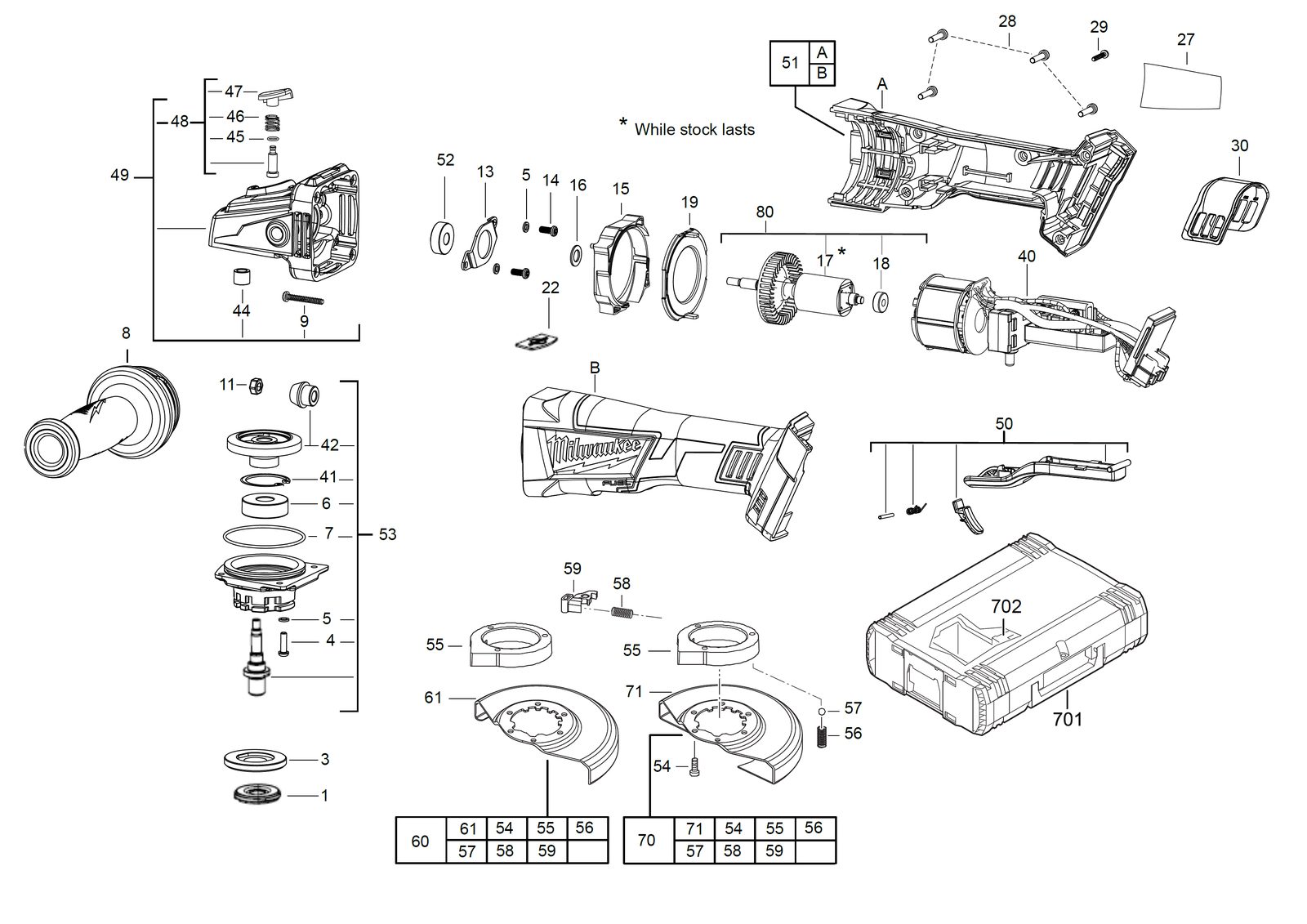

Схема инструмента
Таблица деталей — 46 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Fixtec гайка p1FIXTEC NUT P1 | 4932352473товар | 1 | 4002395371327 | |
| 2 | 0003 | ФланецFLANGE | 4931435020товар | 1 | 4002395856671 | |
| 3 | 0004 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 4 | 0005 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 5 | 0006 | Шариковый подшипникBALL BEARING | 4931446467товар | 1 | 4002395875733 | |
| 6 | 0007 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 7 | 0008 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 8 | 0009 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 9 | 0011 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 10 | 0013 | Подшипник cageBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 11 | 0014 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 12 | 0015 | ПластинаPLATE | 4931436010товар | 1 | 4002395875351 | |
| 13 | 0016 | ШайбаWASHER | 632876001товар | 1 | — | |
| 14 | 0017 | Ротор / якорьARMATURE | 4931436012товар | 1 | — | |
| 15 | 0018 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 16 | 0019 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931436011товар | 1 | 4002395875368 | |
| 17 | 0022 | Крышка пластинаCOVER PLATE | 4931453199товар | 1 | 4002395151554 | |
| 18 | 0027 | Шильдик / табличка данныхRATING PLATE | 4931461665товар | 1 | 4058546038984 | |
| 19 | 0028 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 20 | 0029 | ВинтSCREW | 4931453227товар | 1 | 4002395153206 | |
| 21 | 0030 | Dust кожух колпачокDUST GUARD CAP | 4931436016товар | 1 | 4002395876013 | |
| 22 | 0040 | ЭлектронныйELECTRONIC | 4931452761товар | 1 | — | |
| 23 | 0041 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 24 | 0042 | Пара конических шестерёнBEVEL GEAR PAIR | 4931436007товар | 1 | 4002395875320 | |
| 25 | 0044 | Игольчатый подшипникNEEDLE BEARING | 4931446185товар | 1 | 4002395877645 | |
| 26 | 0045 | Уплотнительное кольцоO-RING | 4931435006товар | 1 | 4002395855957 | |
| 27 | 0046 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 28 | 0047 | Push-buttonPUSH-BUTTON | 4931452762товар | 1 | 4002395169948 | |
| 29 | 0048 | Шпиндель lockSPINDLE LOCK | 4931452763товар | 1 | 4002395169955 | |
| 30 | 0049 | Шестерня кейсGEAR CASE | 4931461663товар | 1 | 4058546038960 | |
| 31 | 0050 | Push-buttonPUSH-BUTTON | 4931452765товар | 1 | 4002395169979 | |
| 32 | 0051 | КорпусHOUSING | 4931452766товар | 1 | 4002395169986 | |
| 33 | 0052 | Шариковый подшипникBALL BEARING | 681337001товар | 1 | 4002395826988 | |
| 34 | 0053 | ШпиндельSPINDLE | 4931461664товар | 1 | — | |
| 35 | 0054 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 36 | 0055 | SpacerSPACER | 4931433694товар | 1 | — | |
| 37 | 0056 | ПружинаSPRING | 4931435012товар | 3 | 4002395856602 | |
| 38 | 0057 | ШарикBALL | 4931453238товар | 3 | 4002395153916 | |
| 39 | 0058 | ПружинаSPRING | 4931435010товар | 1 | 4002395855995 | |
| 40 | 0059 | РычагLEVER | 4931452768товар | 1 | — | |
| 41 | 0060 | Защитная крышкаGUARD CAP | 4931466633товар | 1 | 4058546278502 | |
| 42 | 0061 | Защитная крышкаGUARD CAP | 4931452770товар | 1 | 4002395170623 | |
| 43 | 0070 | Защитная крышкаGUARD CAP | 4931452115товар | 1 | 4002395180929 | |
| 44 | 0071 | Защитная крышкаGUARD CAP | 4931452772товар | 1 | 4002395170647 | |
| 45 | 0080 | Ротор / якорьARMATURE | 4931466720товар | 1 | 4058546279370 | |
| 46 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
