Угловая шлифовальная машина Milwaukee M18CAG125XPD-0X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18CAG125XPD-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18CAG125XPD-0XАртикул инструмента: 4933451441Код схемы: 400046769849 позицийКатегория: Угловые шлифовальные машины

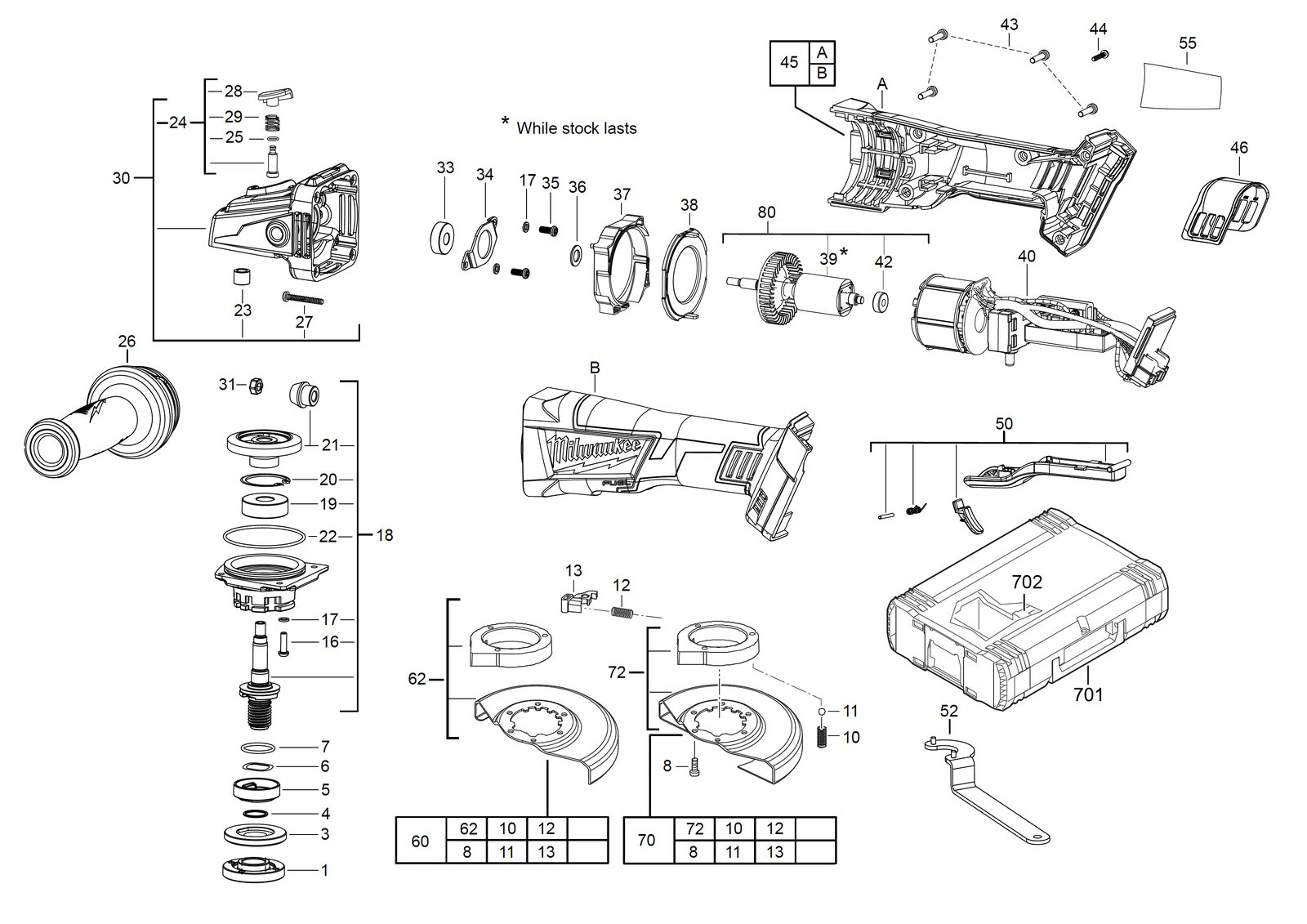

Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 2 | 0003 | ФланецFLANGE | 4931435020товар | 1 | 4002395856671 | |
| 3 | 0004 | Retaining кольцоRETAINING RING | 4931435019товар | 1 | 4002395856664 | |
| 4 | 0005 | ФланецFLANGE | 4931435018товар | 1 | 4002395860357 | |
| 5 | 0006 | Пружина шайбаSPRING WASHER | 4931435017товар | 1 | 4002395856657 | |
| 6 | 0007 | Уплотнительное кольцоO-RING | 4931435016товар | 1 | 4002395856640 | |
| 7 | 0008 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 8 | 0010 | ПружинаSPRING | 4931435012товар | 2 | 4002395856602 | |
| 9 | 0011 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 10 | 0012 | ПружинаSPRING | 4931435010товар | 1 | 4002395855995 | |
| 11 | 0013 | РычагLEVER | 4931435009товар | 1 | 4002395855988 | |
| 12 | 0016 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 13 | 0017 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 14 | 0018 | Шпиндель комплектSPINDLE KIT | 4931466323товар | 1 | 4058546275402 | |
| 15 | 0019 | Шариковый подшипникBALL BEARING | 4931466315товар | 1 | 4058546275327 | |
| 16 | 0020 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 17 | 0021 | Пара конических шестерёнBEVEL GEAR PAIR | 4931466318товар | 1 | 4058546275358 | |
| 18 | 0022 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 19 | 0023 | Игольчатый подшипникNEEDLE BEARING | 4931466319товар | 1 | 4058546275365 | |
| 20 | 0024 | Шпиндель lockSPINDLE LOCK | 4931436008товар | 1 | 4002395875337 | |
| 21 | 0025 | Уплотнительное кольцоO-RING | 4931435006товар | 1 | 4002395855957 | |
| 22 | 0026 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 23 | 0027 | ВинтSCREW | 4931435023товар | 1 | 4002395857302 | |
| 24 | 0028 | Курок / выключательTRIGGER | 4931435004товар | 1 | 4002395855933 | |
| 25 | 0029 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 26 | 0030 | РедукторGEAR BOX | 4931461667товар | 1 | 4058546039004 | |
| 27 | 0031 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 28 | 0033 | Шариковый подшипникBALL BEARING | 4931448373товар | 1 | 4002395250769 | |
| 29 | 0034 | Подшипник cageBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 30 | 0035 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 31 | 0036 | ШайбаWASHER | 632876001товар | 1 | — | |
| 32 | 0037 | ПластинаPLATE | 4931436010товар | 1 | 4002395875351 | |
| 33 | 0038 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931436011товар | 1 | 4002395875368 | |
| 34 | 0039 | Ротор / якорьARMATURE | 4931436012товар | 1 | — | |
| 35 | 0040 | Выключатель комплектSWITCH KIT | 4931447744товар | 1 | 4002395884056 | |
| 36 | 0042 | Шариковый подшипникBALL BEARING | 4931466316товар | 1 | 4058546275334 | |
| 37 | 0043 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 38 | 0044 | ВинтSCREW | 4931453227товар | 1 | 4002395153206 | |
| 39 | 0045 | КорпусHOUSING | 4931447745товар | 1 | 4002395884063 | |
| 40 | 0046 | Dust кожух колпачокDUST GUARD CAP | 4931436016товар | 1 | 4002395876013 | |
| 41 | 0050 | Pressure clampPRESSURE CLAMP | 4931447746товар | 1 | 4002395884087 | |
| 42 | 0052 | Spanner m14SPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 43 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931466326товар | 1 | 4058546275433 | |
| 44 | 0060 | Защитная крышкаGUARD CAP | 4931466633товар | 1 | 4058546278502 | |
| 45 | 0062 | Защитная крышкаGUARD CAP | 4931454168товар | 1 | 4002395283620 | |
| 46 | 0070 | Защитная крышкаGUARD CAP | 4931452115товар | 1 | 4002395180929 | |
| 47 | 0072 | Защитная крышкаGUARD CAP | 4931452116товар | 1 | 4002395180936 | |
| 48 | 0080 | Ротор / якорьARMATURE | 4931466720товар | 1 | 4058546279370 | |
| 49 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
