Насос Milwaukee M18BTP-0 — взрыв-схема
Сервисная страница: Насос Milwaukee M18BTP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BTP-0Артикул инструмента: 4933471494Код схемы: 40004742308 позицийКатегория: Насосы и компрессоры

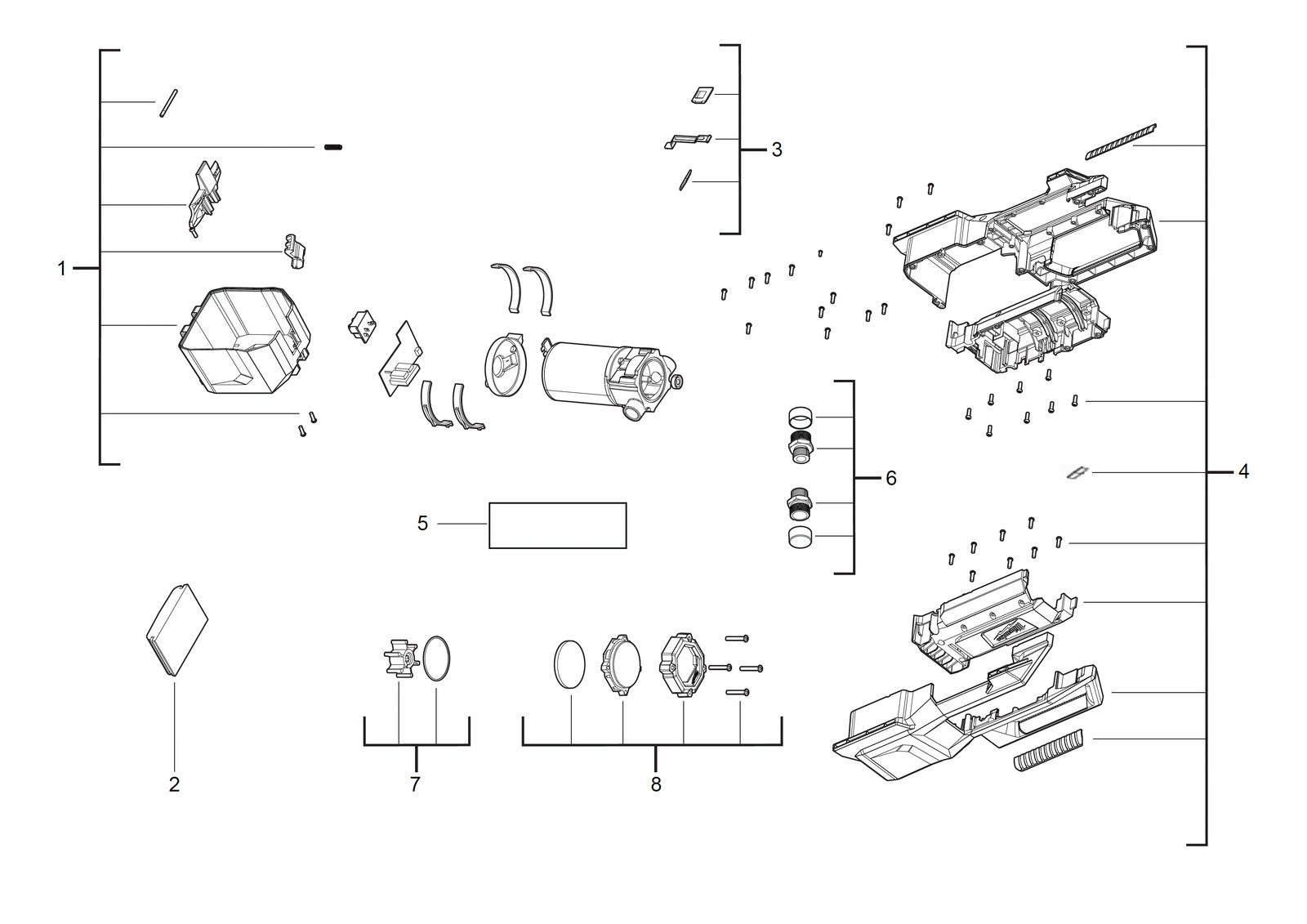

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | DoorDOOR | 4931472374товар | 1 | 4058546285913 | |
| 2 | 0002 | Резиновый stopRUBBER STOP | 4931472375товар | 1 | 4058546285920 | |
| 3 | 0003 | Выключатель leverSWITCH LEVER | 4931472376товар | 1 | 4058546285937 | |
| 4 | 0004 | КорпусHOUSING | 4931472377товар | 1 | 4058546285944 | |
| 5 | 0005 | Шильдик / табличка данныхRATING PLATE | 4931472378товар | 1 | 4058546285951 | |
| 6 | 0006 | FittingFITTING | 4931472379товар | 1 | 4058546285968 | |
| 7 | 0007 | КолесоWHEEL | 4931472380товар | 1 | 4058546285975 | |
| 8 | 0008 | ЛинзаLENS | 4931472381товар | 1 | 4058546285982 |
