Пила Milwaukee M18BSBT-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M18BSBT-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BSBT-0XАртикул инструмента: 4933493288Код схемы: 400048729020 позицийКатегория: Пилы, лобзики и инструмент для резки

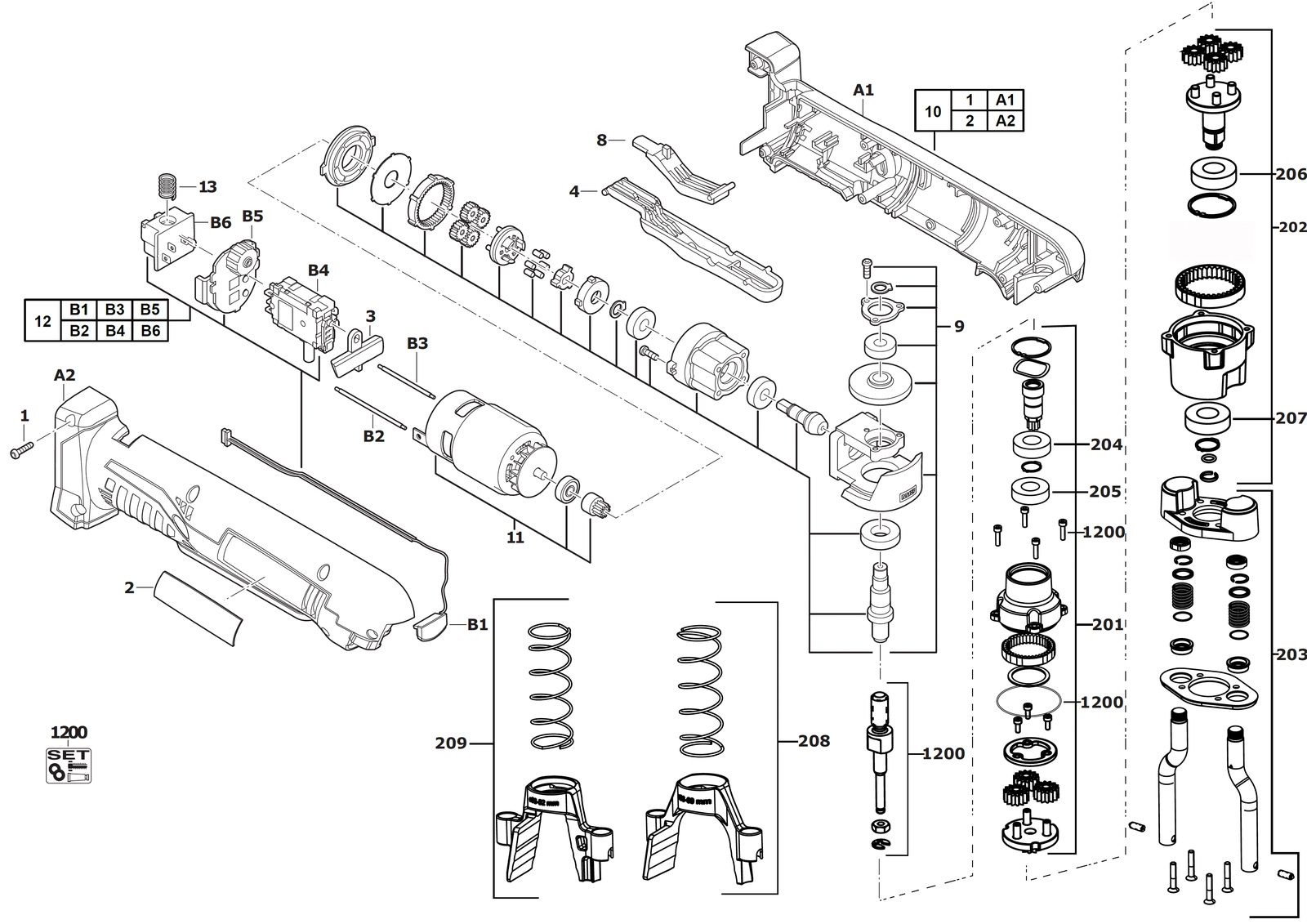

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005товар | 1 | 4002395827329 | |
| 2 | 0002 | Шильдик / табличка данныхRATING PLATE | 4931487589товар | 1 | 4058546513580 | |
| 3 | 0003 | ВыключательSWITCH | 521937001товар | 1 | 4002395847433 | |
| 4 | 0004 | Push-buttonPUSH-BUTTON | 521935001товар | 1 | 4002395847419 | |
| 5 | 0008 | Выключатель комплектSWITCH KIT | 521936001товар | 1 | 4002395847426 | |
| 6 | 0009 | Шестерня редуктор в сбореGEAR BOX ASSY | 201624001товар | 1 | 4002395850167 | |
| 7 | 0010 | КорпусHOUSING | 4931431330товар | 1 | — | |
| 8 | 0011 | Двигатель в сбореMOTOR ASSEMBLY | 201625001товар | 1 | 4002395850174 | |
| 9 | 0012 | Выключатель в сбореSWITCH ASSEMBLY | 4931431609товар | 1 | 4002395896998 | |
| 10 | 0013 | ПружинаSPRING | 4931408243товар | 1 | 4002395814466 | |
| 11 | 0201 | РемкомплектREPAIR KIT | 4931487581товар | 1 | 4058546507893 | |
| 12 | 0202 | Шестерня редуктор комплектGEAR BOX KIT | 4931487505товар | 1 | 4058546507923 | |
| 13 | 0203 | РемкомплектREPAIR KIT | 4931487582товар | 1 | 4058546507909 | |
| 14 | 0204 | Шариковый подшипник d 625 6003-2zBALL BEARING D 625 6003-2Z | 4931623202товар | 1 | — | |
| 15 | 0205 | Шариковый подшипник d 625 6003-2zBALL BEARING D 625 6003-2Z | 4931623202товар | 1 | — | |
| 16 | 0206 | Шариковый подшипник d 625 6003-2zBALL BEARING D 625 6003-2Z | 4931623202товар | 1 | — | |
| 17 | 0207 | Шариковый подшипник d 625 6003-2zBALL BEARING D 625 6003-2Z | 4931623202товар | 1 | — | |
| 18 | 0208 | NosepieceNOSEPIECE | 4931487475товар | 1 | 4058546507947 | |
| 19 | 0209 | NosepieceNOSEPIECE | 4931487474товар | 1 | 4058546507930 | |
| 20 | 1200 | РемкомплектREPAIR KIT | 4931487583товар | 1 | 4058546507916 |
