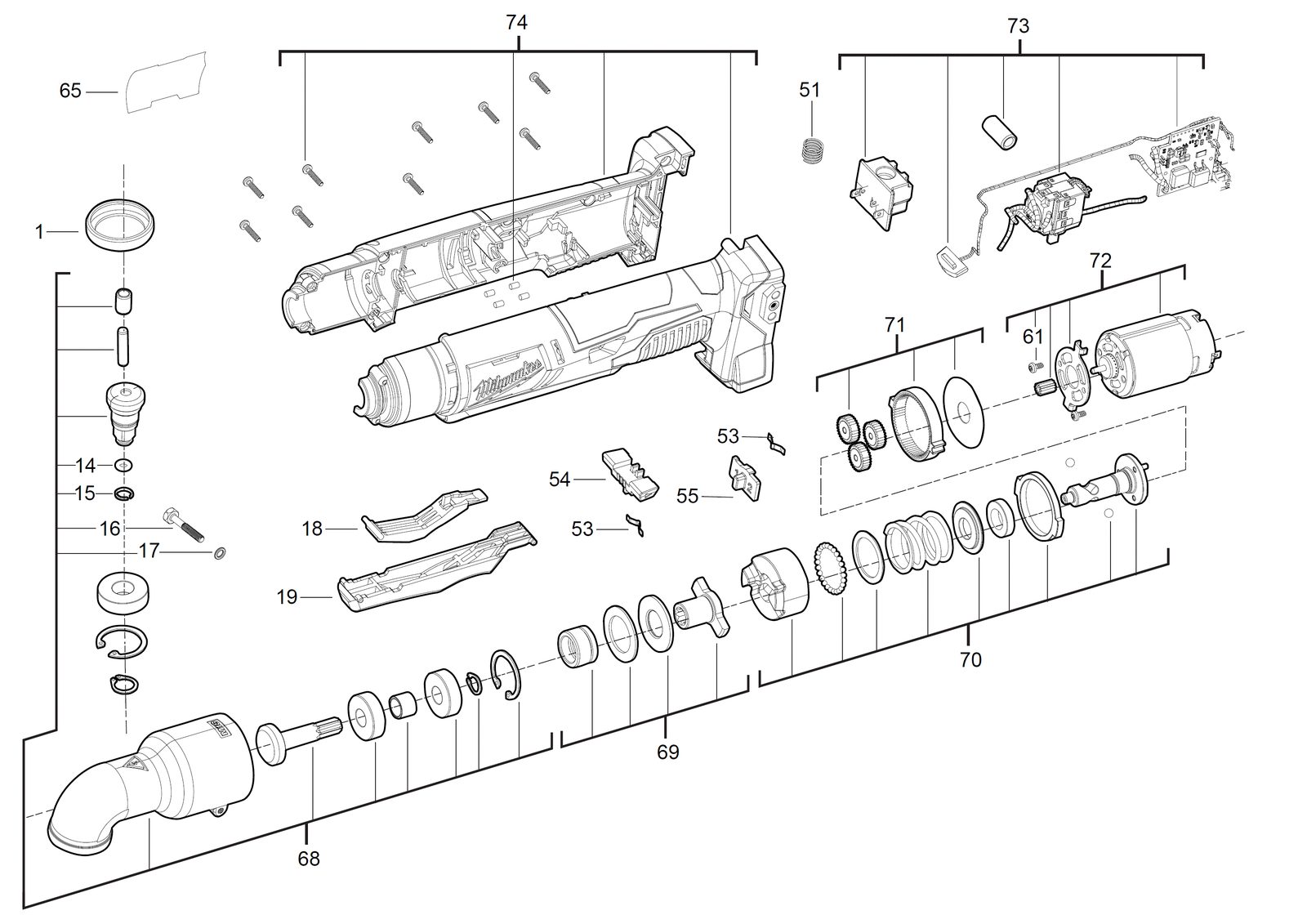

Гайковёрт Milwaukee M18BRAIW-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18BRAIW-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BRAIW-0Артикул инструмента: 4933447899Код схемы: 400045290820 позицийКатегория: Гайковёрты и импульсный инструмент
Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый кольцоRUBBER RING | 4931436476товар | 1 | 4002395250424 | |
| 2 | 0014 | Уплотнительное кольцоO-RING | 4931435755товар | 1 | 4002395866120 | |
| 3 | 0015 | КольцоRING | 4931435756товар | 1 | 4002395866137 | |
| 4 | 0016 | ВинтSCREW | 4931436481товар | 1 | 4002395250479 | |
| 5 | 0017 | Защитный шайбаPROTECTION WASHER | 680866003товар | 1 | 4002395823895 | |
| 6 | 0018 | Racking leverRACKING LEVER | 4931436482товар | 1 | 4002395250486 | |
| 7 | 0019 | Push-buttonPUSH-BUTTON | 4931436483товар | 1 | 4002395250493 | |
| 8 | 0051 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 9 | 0053 | Пружина пластинаSPRING PLATE | 4931452341товар | 2 | 4002395172528 | |
| 10 | 0054 | Sliding выключательSLIDING SWITCH | 4931436484товар | 1 | 4002395251100 | |
| 11 | 0055 | Выключатель leverSWITCH LEVER | 4931436485товар | 1 | 4002395251117 | |
| 12 | 0061 | ВинтSCREW | 4931435990товар | 2 | 4002395876402 | |
| 13 | 0065 | Шильдик / табличка данныхRATING PLATE | 4931453828товар | 1 | — | |
| 14 | 0068 | Корпус редуктораGEAR BOX HOUSING | 4931436495товар | 1 | 4002395251810 | |
| 15 | 0069 | Наковальня / приводной валANVIL | 4931436488товар | 1 | 4002395251148 | |
| 16 | 0070 | Ударный болтIMPACT BOLT | 4931436489товар | 1 | 4002395251155 | |
| 17 | 0071 | Planet шестерняPLANET GEAR | 4931436490товар | 1 | 4002395251162 | |
| 18 | 0072 | ДвигательMOTOR | 4931436491товар | 1 | — | |
| 19 | 0073 | ВыключательSWITCH | 4931436492товар | 1 | 4002395251186 | |
| 20 | 0074 | КорпусHOUSING | 4931453827товар | 1 | 4002395142064 |
