Шлифовальная машина Milwaukee M18BQSS-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18BQSS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BQSS-0Артикул инструмента: 4933479966Код схемы: 400049141125 позицийКатегория: Шлифовальные и полировальные машины

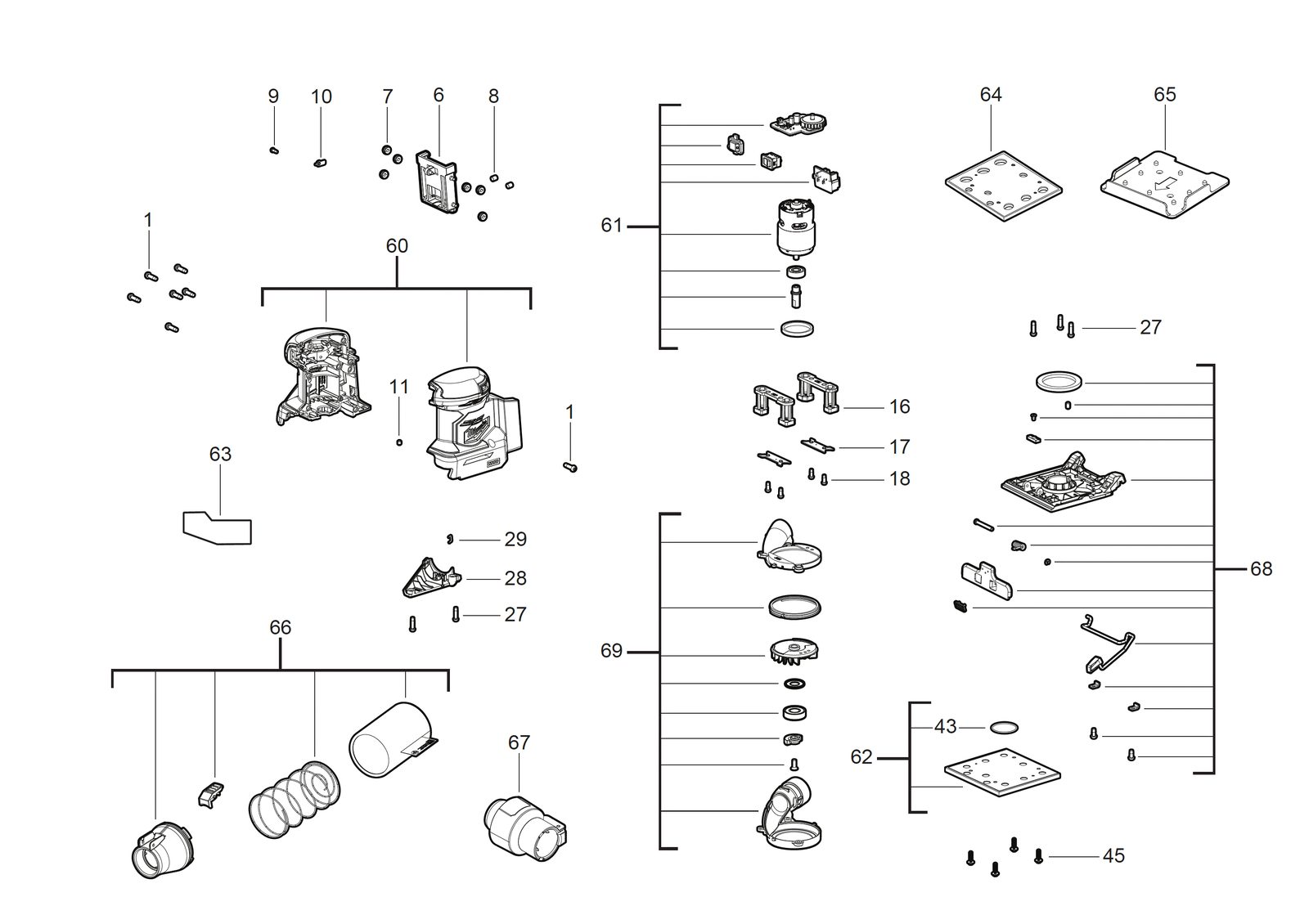

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465326товар | 8 | — | |
| 2 | 0006 | ConnectionCONNECTION | 4931494192товар | 1 | 4058546467647 | |
| 3 | 0007 | InsulatorINSULATOR | 4931494193товар | 6 | 4058546467654 | |
| 4 | 0008 | Резиновый stopRUBBER STOP | 4931453340товар | 2 | 4002395163861 | |
| 5 | 0009 | ВинтSCREW | 4931461353товар | 1 | 4058546035259 | |
| 6 | 0010 | Holding пластинаHOLDING PLATE | 4931494194товар | 1 | 4058546467661 | |
| 7 | 0011 | Foam slugFOAM SLUG | 4931494195товар | 1 | 4058546467678 | |
| 8 | 0016 | Shock absorberSHOCK ABSORBER | 4931494196товар | 2 | 4058546467685 | |
| 9 | 0017 | ПластинаPLATE | 4931494197товар | 2 | 4058546467692 | |
| 10 | 0018 | ВинтSCREW | 4931494198товар | 4 | 4058546467708 | |
| 11 | 0027 | ВинтSCREW | 4931454381товар | 5 | 4058546008093 | |
| 12 | 0028 | КорпусHOUSING | 4931494200товар | 1 | 4058546467722 | |
| 13 | 0029 | Клипса / фиксаторCLIP | 4931494201товар | 1 | 4058546467739 | |
| 14 | 0043 | Уплотнительное кольцоO-RING | 4931494202товар | 1 | 4058546467746 | |
| 15 | 0045 | ВинтSCREW | 4931494203товар | 4 | 4058546467753 | |
| 16 | 0060 | КорпусHOUSING | 4931494204товар | 1 | 4058546467760 | |
| 17 | 0061 | ЭлектронныйELECTRONIC | 4931494205товар | 1 | 4058546467777 | |
| 18 | 0062 | Grinding diskGRINDING DISK | 4931494206товар | 1 | 4058546467784 | |
| 19 | 0063 | Шильдик / табличка данныхRATING PLATE | 4931494207товар | 1 | 4058546467791 | |
| 20 | 0064 | Velcro grind. пластинаVELCRO GRIND. PLATE | 4931494208товар | 1 | 4058546467807 | |
| 21 | 0065 | Hole punchHOLE PUNCH | 4931494209товар | 1 | 4058546467814 | |
| 22 | 0066 | ПылесборникDUST BAG | 4931494210товар | 1 | 4058546467821 | |
| 23 | 0067 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494211товар | 1 | 4058546467838 | |
| 24 | 0068 | Опорная плитаBASE PLATE | 4931494212товар | 1 | 4058546467845 | |
| 25 | 0069 | ВентиляторFAN | 4931494213товар | 1 | 4058546467852 |
