Садовый инструмент Milwaukee M18BPFPH-401 IN2 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BPFPH-401 IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BPFPH-401 IN2Артикул инструмента: 4933464962Код схемы: 400046992224 позицииКатегория: Садовый и хозяйственный инструмент

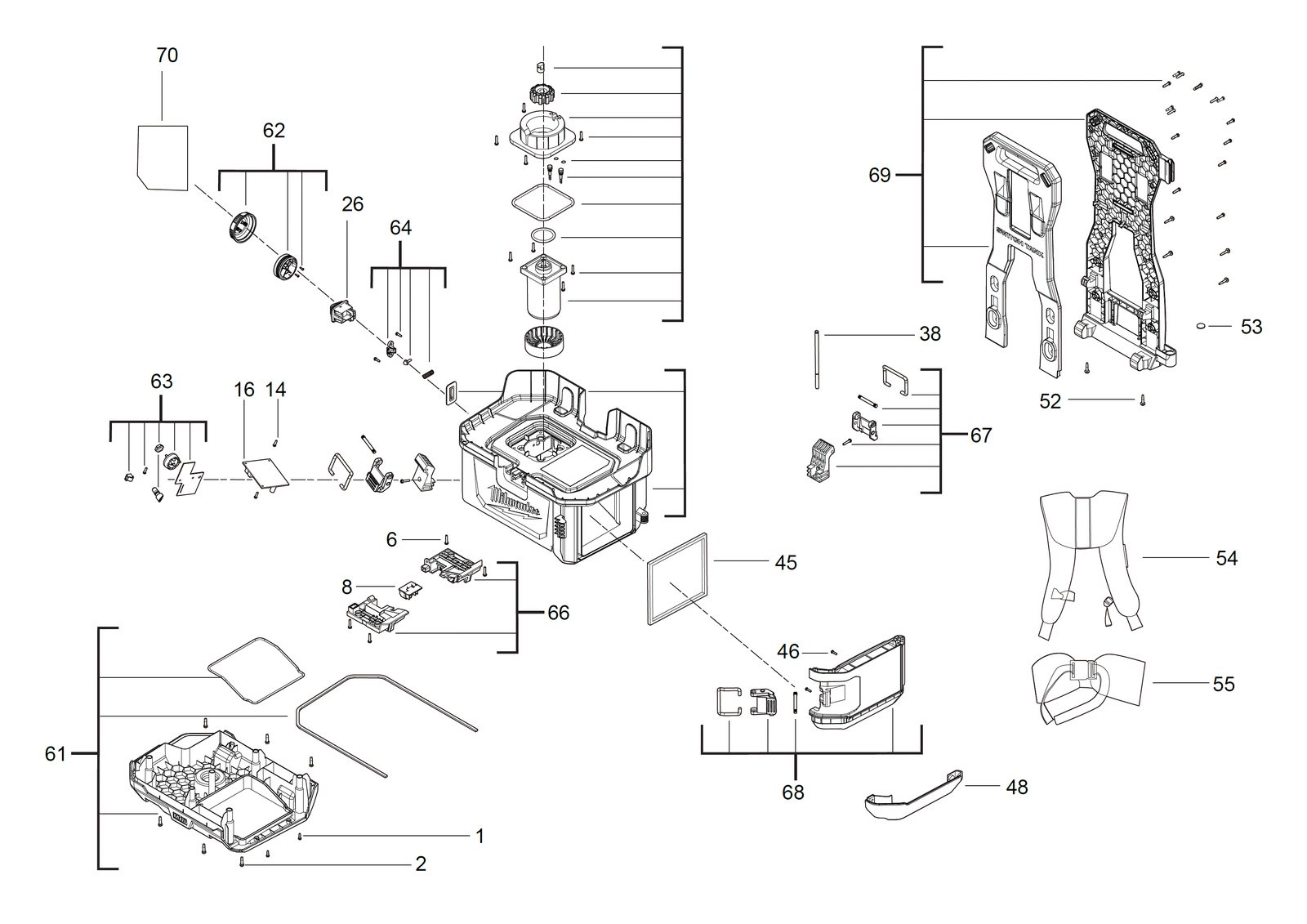

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931472038товар | 1 | 4058546282554 | |
| 2 | 0002 | ВинтSCREW | 4931472039товар | 1 | 4058546282561 | |
| 3 | 0006 | ВинтSCREW | 4931472040товар | 1 | 4058546282578 | |
| 4 | 0008 | Terminal plugTERMINAL PLUG | 4931472041товар | 1 | 4058546282585 | |
| 5 | 0014 | ВинтSCREW | 4931472042товар | 1 | 4058546282592 | |
| 6 | 0016 | ЭлектронныйELECTRONIC | 4931472043товар | 1 | 4058546282608 | |
| 7 | 0026 | ВыключательSWITCH | 4931472044товар | 1 | 4058546282615 | |
| 8 | 0038 | ВалSHAFT | 4931472046товар | 1 | 4058546282639 | |
| 9 | 0045 | УплотнениеSEAL | 4931472047товар | 1 | 4058546282646 | |
| 10 | 0046 | ВинтSCREW | 4931472048товар | 1 | 4058546282653 | |
| 11 | 0048 | Battery колпачокBATTERY CAP | 4931472049товар | 1 | 4058546282660 | |
| 12 | 0052 | ВинтSCREW | 4931472050товар | 1 | 4058546282677 | |
| 13 | 0053 | УплотнениеSEAL | 4931472051товар | 1 | 4058546282684 | |
| 14 | 0054 | StrapSTRAP | 4931472052товар | 1 | 4058546282691 | |
| 15 | 0055 | StrapSTRAP | 4931472053товар | 1 | 4058546282707 | |
| 16 | 0061 | Work standWORK STAND | 4931472055товар | 1 | 4058546282721 | |
| 17 | 0062 | Speed controlSPEED CONTROL | 4931472056товар | 1 | 4058546282738 | |
| 18 | 0063 | ЭлектронныйELECTRONIC | 4931472057товар | 1 | 4058546282745 | |
| 19 | 0064 | ВыключательSWITCH | 4931472058товар | 1 | 4058546282752 | |
| 20 | 0066 | Battery редукторBATTERY BOX | 4931472060товар | 1 | 4058546282776 | |
| 21 | 0067 | LatchLATCH | 4931472061товар | 2 | 4058546282783 | |
| 22 | 0068 | DoorDOOR | 4931472062товар | 1 | 4058546282790 | |
| 23 | 0069 | FrameFRAME | 4931472063товар | 1 | 4058546282806 | |
| 24 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931472064товар | 1 | 4058546282813 |
