Садовый инструмент Milwaukee M18BPFP-WST — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BPFP-WST. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BPFP-WSTАртикул инструмента: 4933464965Код схемы: 400049171314 позицийКатегория: Садовый и хозяйственный инструмент

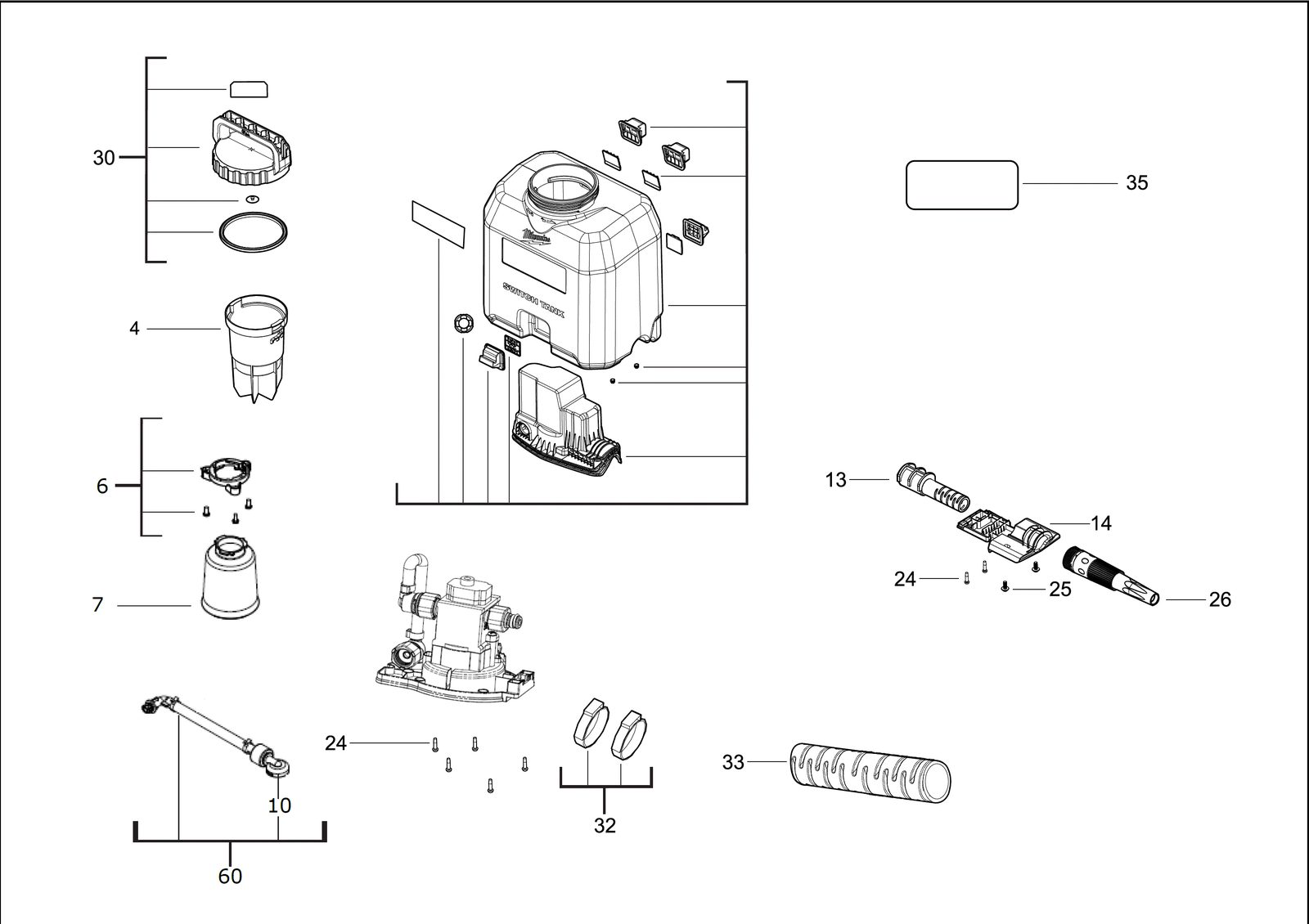

Схема инструмента
Таблица деталей — 14 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | StrainerSTRAINER | 4931472007товар | 1 | 4058546282240 | |
| 2 | 0006 | КронштейнBRACKET | 4931494459товар | 1 | 4058546470319 | |
| 3 | 0007 | CupCUP | 4931494460товар | 1 | 4058546470326 | |
| 4 | 0010 | ФильтрFILTER | 4931494461товар | 1 | 4058546470333 | |
| 5 | 0013 | Разъём / соединительCONNECTOR | 4931472009товар | 1 | 4058546282264 | |
| 6 | 0014 | FrameFRAME | 4931496550товар | 1 | 4058546536879 | |
| 7 | 0024 | ВинтSCREW | 4931472017товар | 7 | 4058546282349 | |
| 8 | 0025 | ВинтSCREW | 4931472018товар | 2 | 4058546282356 | |
| 9 | 0026 | НасадкаNOZZLE | 4931472066товар | 1 | 4058546282837 | |
| 10 | 0030 | Крышка lidCOVER LID | 4931472067товар | 1 | 4058546282844 | |
| 11 | 0032 | ClampCLAMP | 4931472025товар | 1 | 4058546282424 | |
| 12 | 0033 | ШлангHOSE | 4931472068товар | 1 | 4058546282851 | |
| 13 | 0035 | Шильдик / табличка данныхRATING PLATE | 4931494464товар | 1 | 4058546470364 | |
| 14 | 0060 | ШлангHOSE | 4931494462товар | 1 | 4058546470340 |
