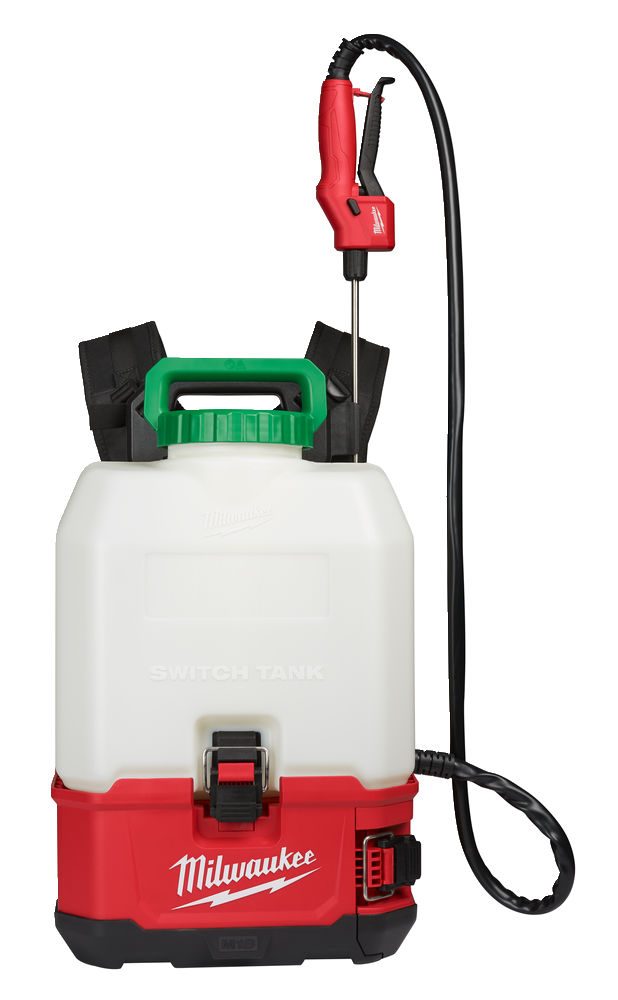

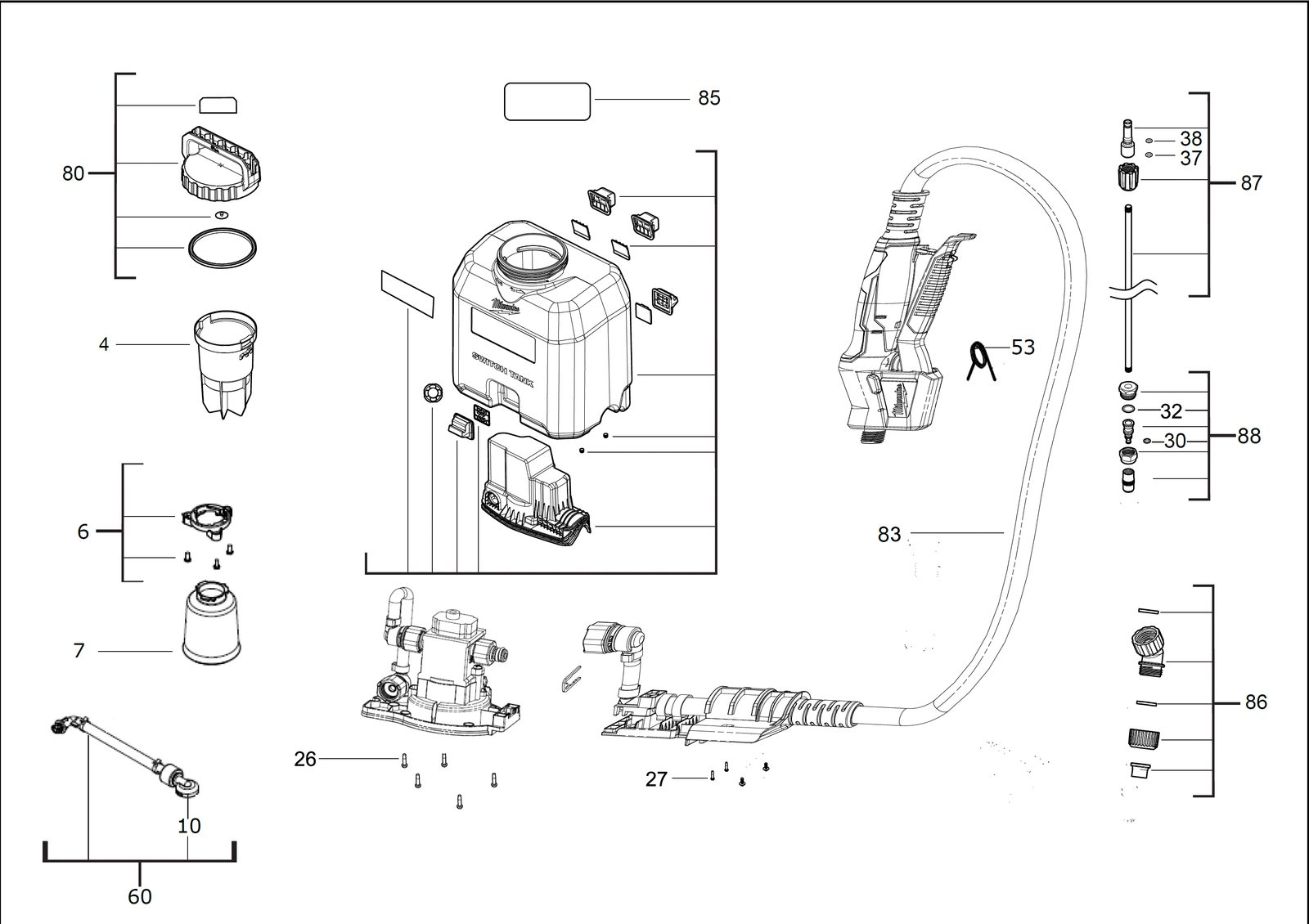

Садовый инструмент Milwaukee M18BPFP-CST — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BPFP-CST. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BPFP-CSTАртикул инструмента: 4933464964Код схемы: 400049170919 позицийКатегория: Садовый и хозяйственный инструмент
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | See commentSEE COMMENT | 2000043211товар | 1 | — | |
| 2 | 0004 | StrainerSTRAINER | 4931472007товар | 1 | 4058546282240 | |
| 3 | 0006 | КронштейнBRACKET | 4931494459товар | 1 | 4058546470319 | |
| 4 | 0007 | CupCUP | 4931494460товар | 1 | 4058546470326 | |
| 5 | 0010 | ФильтрFILTER | 4931494461товар | 1 | 4058546470333 | |
| 6 | 0026 | ВинтSCREW | 4931472017товар | 7 | 4058546282349 | |
| 7 | 0027 | ВинтSCREW | 4931472018товар | 2 | 4058546282356 | |
| 8 | 0030 | УплотнениеSEAL | 4931472019товар | 1 | 4058546282363 | |
| 9 | 0032 | УплотнениеSEAL | 4931472020товар | 1 | 4058546282370 | |
| 10 | 0037 | УплотнениеSEAL | 4931472021товар | 1 | 4058546282387 | |
| 11 | 0038 | УплотнениеSEAL | 4931472022товар | 1 | 4058546282394 | |
| 12 | 0053 | ПружинаSPRING | 4931479220товар | 1 | 4058546367886 | |
| 13 | 0060 | ШлангHOSE | 4931494462товар | 1 | 4058546470340 | |
| 14 | 0080 | Крышка lidCOVER LID | 4931472033товар | 1 | 4058546282509 | |
| 15 | 0083 | ШлангHOSE | 4931496549товар | 1 | 4058546536862 | |
| 16 | 0085 | Шильдик / табличка данныхRATING PLATE | 4931494463товар | 1 | 4058546470357 | |
| 17 | 0086 | НасадкаNOZZLE | 4931472029товар | 1 | 4058546282462 | |
| 18 | 0087 | ВалSHAFT | 4931472036товар | 1 | 4058546282530 | |
| 19 | 0088 | НасадкаNOZZLE | 4931472037товар | 1 | 4058546282547 |
