Дрель-шуруповёрт Milwaukee M18BPDN-402C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18BPDN-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BPDN-402CАртикул инструмента: 4933459372Код схемы: 400045865819 позицийКатегория: Дрели и шуруповёрты

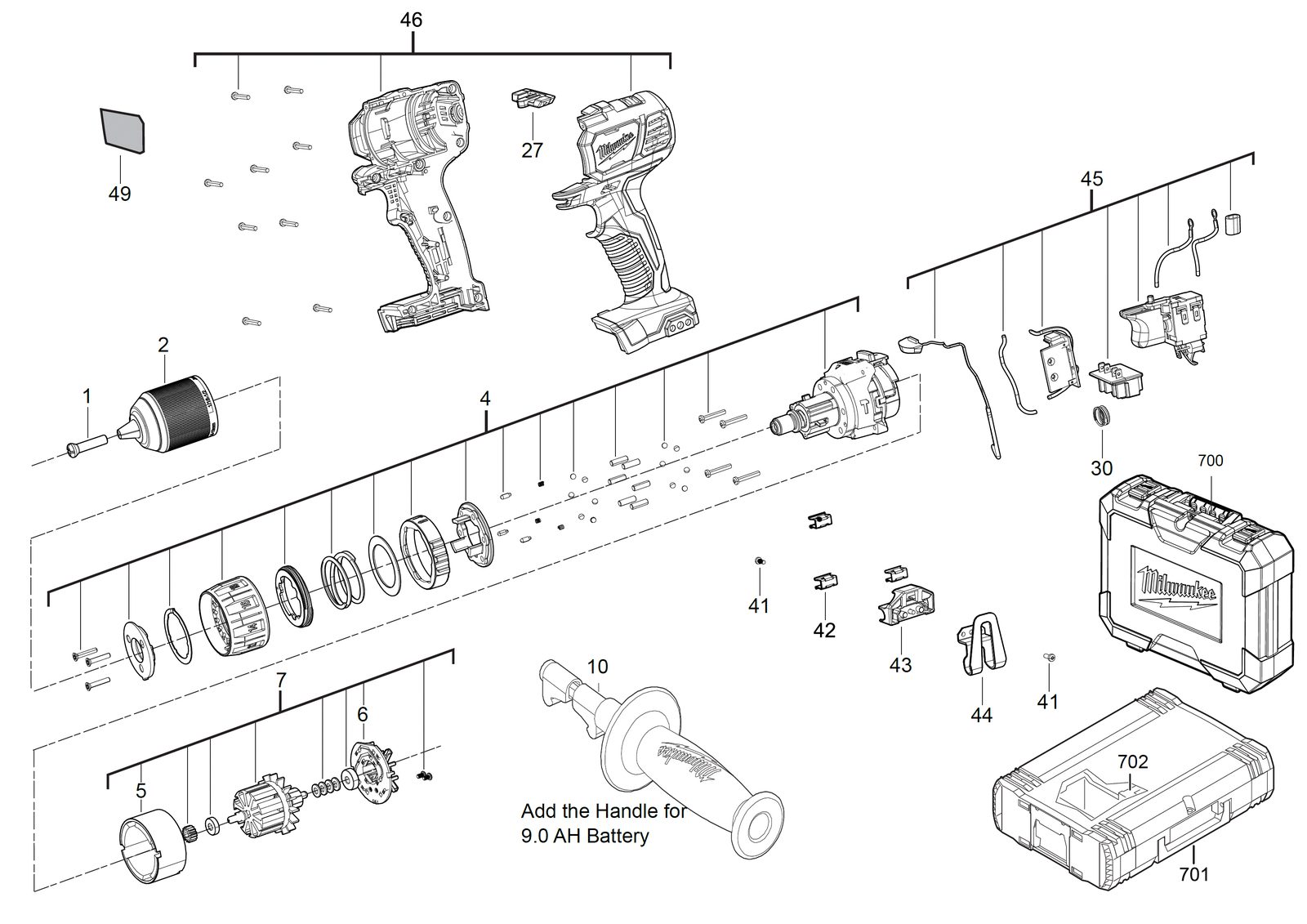

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | [trad] part not deatailed[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | — | |
| 2 | 0001 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 3 | 0002 | ПатронCHUCK | 4931461679товар | 1 | — | |
| 4 | 0004 | РедукторGEAR BOX | 4931461680товар | 1 | 4058546039134 | |
| 5 | 0005 | Статор / электрическое полеELECTRIC FIELD | 4931431940товар | 1 | 4002395898817 | |
| 6 | 0006 | Угольная щёткаCARBON BRUSH | 4931436131товар | 1 | 4002395878796 | |
| 7 | 0007 | Двигатель в сбореMOTOR ASSEMBLY | 4931436141товар | 1 | 4002395879496 | |
| 8 | 0010 | Дополнительная рукояткаAUXILIARY HANDLE | 4931454527товар | 1 | 4058546009557 | |
| 9 | 0027 | РычагLEVER | 4931436133товар | 1 | 4002395879410 | |
| 10 | 0030 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 11 | 0041 | ВинтSCREW | 660820001товар | 1 | 4002395828920 | |
| 12 | 0042 | Bit держательBIT HOLDER | 4931454354товар | 1 | — | |
| 13 | 0043 | Bit держательBIT HOLDER | 516723001товар | 1 | 4002395828975 | |
| 14 | 0044 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 15 | 0045 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931447951товар | 1 | 4002395250370 | |
| 16 | 0046 | Рукоятка compl.HANDLE COMPL. | 4931447952товар | 1 | 4002395250387 | |
| 17 | 0049 | Шильдик / табличка данныхRATING PLATE | 4931461683товар | 1 | 4058546039165 | |
| 18 | 0700 | КейсCARRYING CASE | 4931436138товар | 1 | 4002395879465 | |
| 19 | 0702 | ВставкаINSERT | 4931440936товар | 1 | 4002395863129 |
