Шлифовальная машина Milwaukee M18BP-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18BP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BP-0Артикул инструмента: 4933451113Код схемы: 400045262666 позицийКатегория: Шлифовальные и полировальные машины

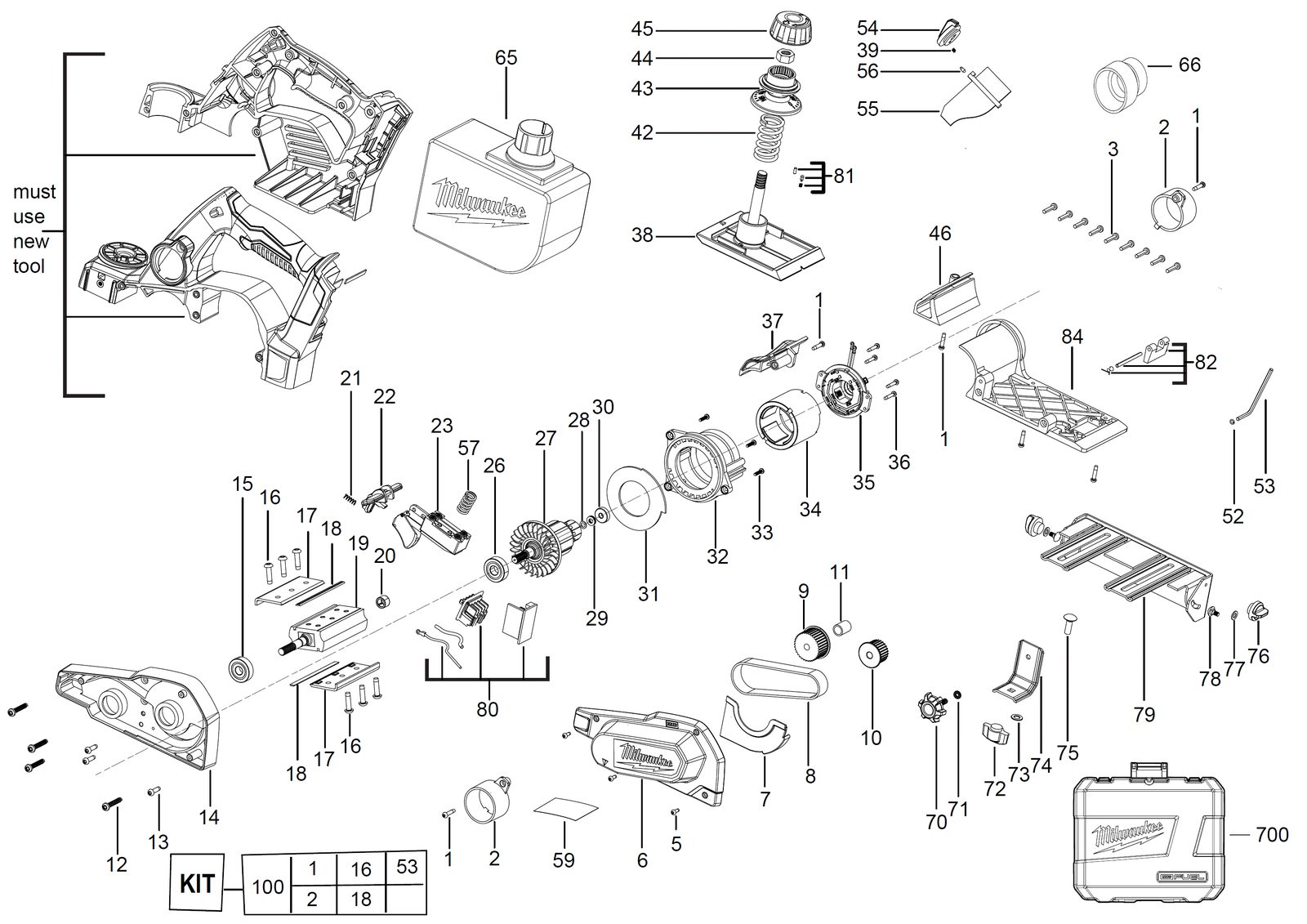

Схема инструмента
Таблица деталей — 66 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660031017товар | 6 | 4002395825189 | |
| 2 | 0002 | ПереходникADAPTOR | 4931453000товар | 2 | 4002395170654 | |
| 3 | 0003 | ВинтSCREW | 06827470товар | 9 | 4002395773367 | |
| 4 | 0005 | ВинтSCREW | 4931436265товар | 3 | 4002395253418 | |
| 5 | 0006 | Корпус крышкаHOUSING COVER | 4931453001товар | 1 | — | |
| 6 | 0007 | GuideGUIDE | 4931453002товар | 1 | 4002395170678 | |
| 7 | 0008 | РеменьBELT | 4931453003товар | 1 | 4002395170685 | |
| 8 | 0009 | ШкивPULLEY | 4931453004товар | 1 | 4002395170692 | |
| 9 | 0010 | ШкивPULLEY | 4931453005товар | 1 | — | |
| 10 | 0011 | BushingBUSHING | 4931453006товар | 1 | 4002395171316 | |
| 11 | 0012 | ВинтSCREW | 4931436250товар | 4 | 4002395253449 | |
| 12 | 0013 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 13 | 0014 | Корпус крышкаHOUSING COVER | 4931453007товар | 1 | — | |
| 14 | 0015 | ПодшипникBEARING | 4931453008товар | 1 | 4002395171330 | |
| 15 | 0016 | ВинтSCREW | 4931453009товар | 6 | 4002395171347 | |
| 16 | 0017 | Angle clamping gripANGLE CLAMPING GRIP | 4931453010товар | 2 | 4002395171354 | |
| 17 | 0018 | Reversible blades sz bl 460x1,5 tc p1mREVERSIBLE BLADES SZ BL 460x1,5 TC P1M | 4932273484товар | 1 | 4002395300150 | |
| 18 | 0019 | Cutting headCUTTING HEAD | 4931453011товар | 1 | 4002395171361 | |
| 19 | 0020 | Игольчатый подшипникNEEDLE BEARING | 4931453012товар | 1 | 4002395171378 | |
| 20 | 0021 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 21 | 0022 | КнопкаBUTTON | 4931453013товар | 1 | 4002395171385 | |
| 22 | 0023 | ВыключательSWITCH | 760245005товар | 1 | 4002395830022 | |
| 23 | 0026 | Шариковый подшипникBALL BEARING | 02041020товар | 1 | 4058546068028 | |
| 24 | 0027 | Ротор / якорьARMATURE | 4931453014товар | 1 | 4002395171392 | |
| 25 | 0028 | ШайбаWASHER | 902206001товар | 1 | 4002395824113 | |
| 26 | 0029 | ШайбаWASHER | 902207002товар | 1 | — | |
| 27 | 0030 | ПодшипникBEARING | 4931453015товар | 1 | 4002395168606 | |
| 28 | 0031 | Воздухо flow пластинаAIR FLOW PLATE | 4931453016товар | 1 | — | |
| 29 | 0032 | Корпус двигателяMOTOR HOUSING | 4931453017товар | 1 | — | |
| 30 | 0033 | ВинтSCREW | 4931453018товар | 3 | 4002395168637 | |
| 31 | 0034 | Статор / электрическое полеELECTRIC FIELD | 4931454080товар | 1 | 4002395287550 | |
| 32 | 0035 | Комплект угольных щётокCARBON BRUSH SET | 4931453019товар | 1 | 4002395168644 | |
| 33 | 0036 | ВинтSCREW | 660851001товар | 4 | 4002395823239 | |
| 34 | 0037 | Guide elementGUIDE ELEMENT | 4931453020товар | 1 | — | |
| 35 | 0038 | Gliding shoeGLIDING SHOE | 4931453021товар | 1 | 4002395168668 | |
| 36 | 0039 | ПружинаSPRING | 4931453022товар | 1 | 4002395168675 | |
| 37 | 0042 | ПружинаSPRING | 4931453023товар | 1 | 4002395168682 | |
| 38 | 0043 | Adjusting buttonADJUSTING BUTTON | 4931453024товар | 1 | 4002395168699 | |
| 39 | 0044 | Hexagon гайкаHEXAGON NUT | 4931453025товар | 1 | 4002395169306 | |
| 40 | 0045 | КолпачокCAP | 4931453026товар | 1 | 4002395169313 | |
| 41 | 0046 | Воздухо guideAIR GUIDE | 4931453027товар | 1 | 4002395169320 | |
| 42 | 0052 | Уплотнительное кольцоO-RING | 4931453028товар | 1 | — | |
| 43 | 0053 | КлючKEY | 4931453029товар | 1 | 4002395169344 | |
| 44 | 0054 | Turning knobTURNING KNOB | 4931453030товар | 1 | 4002395169351 | |
| 45 | 0055 | ПереходникADAPTOR | 4931453031товар | 1 | — | |
| 46 | 0056 | Ручка-регуляторKNOB | 4931453032товар | 1 | 4002395169375 | |
| 47 | 0057 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 48 | 0059 | Шильдик / табличка данныхRATING PLATE | 4931453033товар | 1 | — | |
| 49 | 0065 | ПылесборникDUST BAG | 4931453034товар | 1 | 4002395169399 | |
| 50 | 0066 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931453035товар | 1 | 4002395170005 | |
| 51 | 0070 | Ручка-регуляторKNOB | 4931453036товар | 1 | 4002395170012 | |
| 52 | 0071 | КольцоRING | 4931453037товар | 1 | 4002395170029 | |
| 53 | 0072 | Ручка-регуляторKNOB | 4931453038товар | 1 | 4002395170036 | |
| 54 | 0073 | ШайбаWASHER | 4931453039товар | 1 | 4002395170043 | |
| 55 | 0074 | Adjusting пластинаADJUSTING PLATE | 4931453040товар | 1 | 4002395170050 | |
| 56 | 0075 | ВинтSCREW | 4931453041товар | 1 | 4002395170067 | |
| 57 | 0076 | Ручка-регуляторKNOB | 4931453042товар | 2 | 4002395170074 | |
| 58 | 0077 | ШайбаWASHER | 4931453043товар | 2 | 4002395170081 | |
| 59 | 0078 | ВинтSCREW | 4931453044товар | 2 | 4002395170098 | |
| 60 | 0079 | Guide railGUIDE RAIL | 4931453045товар | 1 | 4002395170708 | |
| 61 | 0080 | Электронный elementELECTRONIC ELEMENT | 4931453046товар | 1 | 4002395170715 | |
| 62 | 0081 | В сборе комплектASSEMBLY KIT | 4931453047товар | 1 | — | |
| 63 | 0082 | В сборе комплектASSEMBLY KIT | 4931453048товар | 1 | 4002395170739 | |
| 64 | 0084 | В сборе комплектASSEMBLY KIT | 4931453050товар | 1 | 4002395170753 | |
| 65 | 0100 | Planer re-work комплект m18bpPlaner Re-work Kit M18BP | 4931453696товар | 1 | 4002395274758 | |
| 66 | 0700 | КейсCARRYING CASE | 4931453051товар | 1 | 4002395170760 |
