Шлифовальная машина Milwaukee M18BOS125B-502 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18BOS125B-502. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BOS125B-502Артикул инструмента: 4933464229Код схемы: 400046751920 позицийКатегория: Шлифовальные и полировальные машины

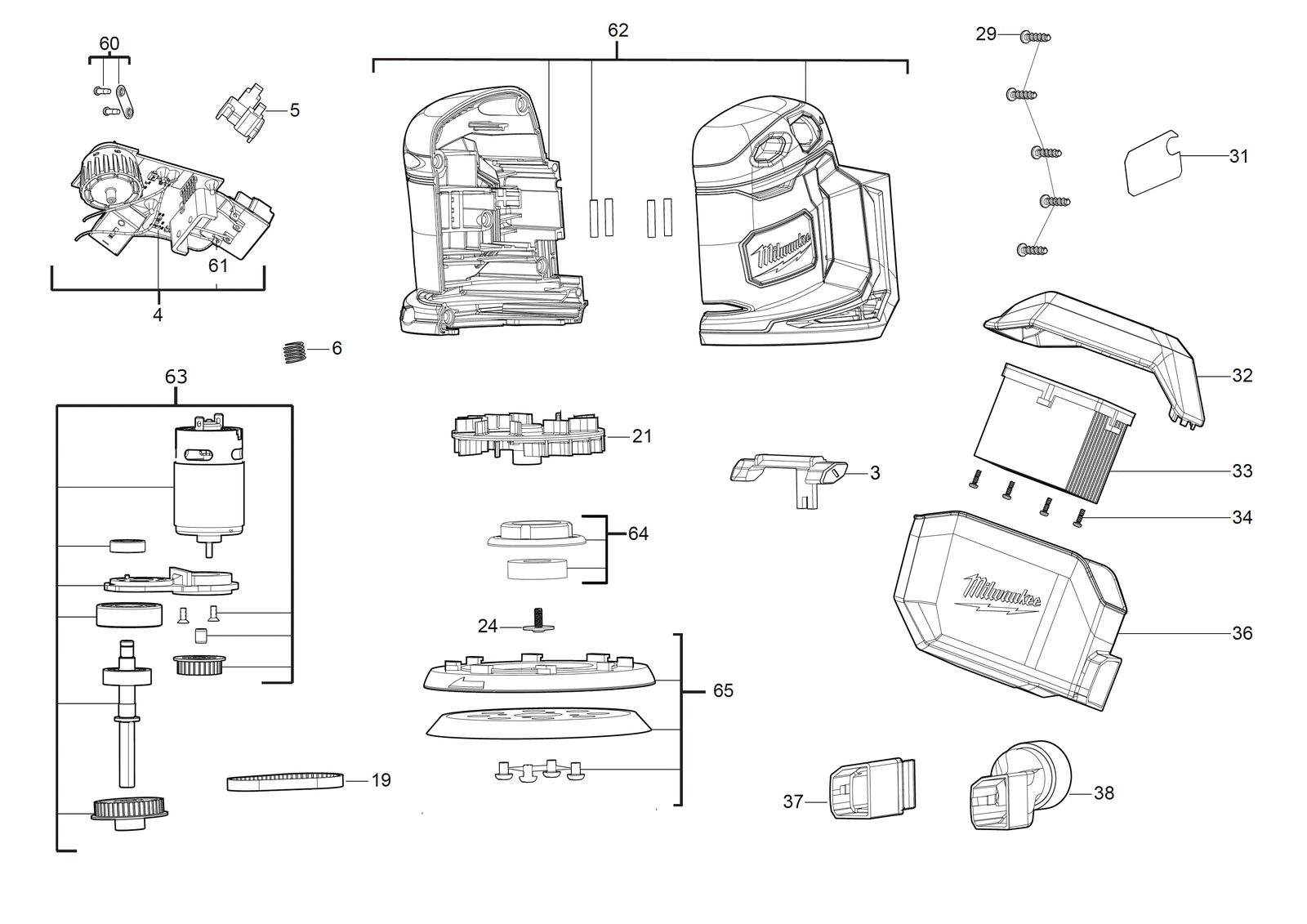

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Выключатель leverSWITCH LEVER | 4931465600товар | 1 | 4058546237004 | |
| 2 | 0004 | ЭлектронныйELECTRONIC | 4931465601товар | 1 | 4058546237011 | |
| 3 | 0005 | ДержательHOLDER | 4931465602товар | 1 | 4058546237028 | |
| 4 | 0006 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 5 | 0019 | StrapSTRAP | 4931465603товар | 1 | 4058546237035 | |
| 6 | 0021 | Balance weightBALANCE WEIGHT | 4931465604товар | 1 | 4058546237042 | |
| 7 | 0024 | ВинтSCREW | 4931465605товар | 1 | 4058546237059 | |
| 8 | 0029 | ВинтSCREW | 4931465606товар | 5 | 4058546237066 | |
| 9 | 0031 | Шильдик / табличка данныхRATING PLATE | 4931465607товар | 1 | 4058546237073 | |
| 10 | 0032 | Защитный колпачокPROTECTIVE CAP | 4931465608товар | 1 | 4058546237080 | |
| 11 | 0033 | Paper фильтрPAPER FILTER | 4931465609товар | 1 | 4058546237097 | |
| 12 | 0034 | ВинтSCREW | 4931465610товар | 4 | 4058546237103 | |
| 13 | 0036 | БакTANK | 4931465611товар | 1 | 4058546237110 | |
| 14 | 0037 | ExtensionEXTENSION | 4931465612товар | 1 | 4058546237127 | |
| 15 | 0038 | ПереходникADAPTOR | 4931465613товар | 1 | 4058546237134 | |
| 16 | 0060 | Holding пластинаHOLDING PLATE | 4931465614товар | 1 | 4058546237141 | |
| 17 | 0061 | Terminal stripTERMINAL STRIP | 302119005товар | 1 | 4002395856152 | |
| 18 | 0062 | КорпусHOUSING | 4931465615товар | 1 | 4058546237158 | |
| 19 | 0063 | Двигатель в сбореMOTOR ASSEMBLY | 4931465616товар | 1 | 4058546237165 | |
| 20 | 0064 | Шариковый подшипникBALL BEARING | 4931465617товар | 1 | 4058546237172 |
