Мультитул Milwaukee M18BMT-0X — взрыв-схема
Сервисная страница: Мультитул Milwaukee M18BMT-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BMT-0XАртикул инструмента: 4933459572Код схемы: 400044620429 позицийКатегория: Мультитулы и осциллирующий инструмент

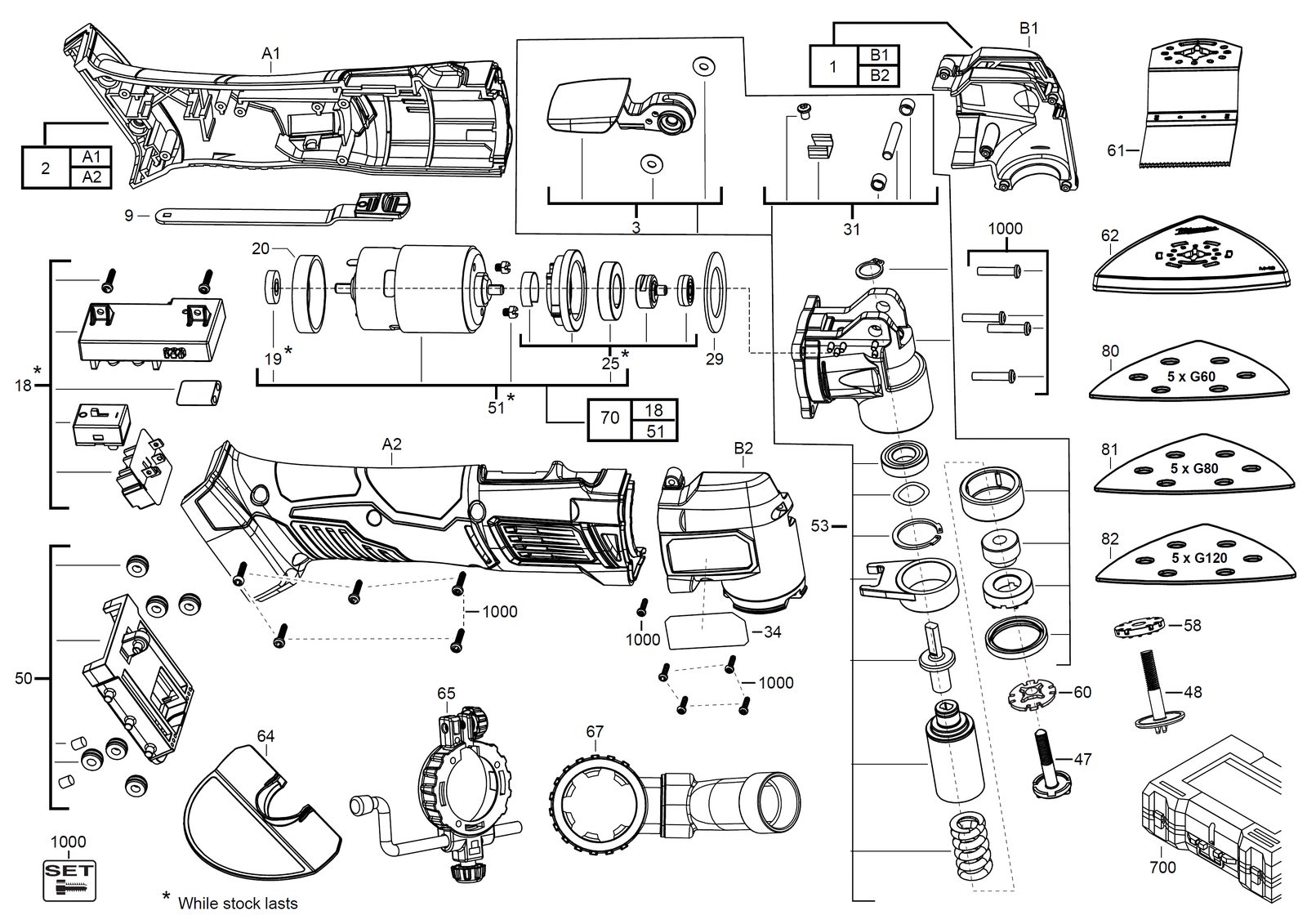

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Корпус колпачокHOUSING CAP | 4931436180товар | 1 | 4002395878925 | |
| 2 | 0002 | КорпусHOUSING | 4931436181товар | 1 | 4002395878932 | |
| 3 | 0003 | Release leverRELEASE LEVER | 4931436182товар | 1 | 4002395881024 | |
| 4 | 0009 | Выключатель leverSWITCH LEVER | 4931436183товар | 1 | — | |
| 5 | 0018 | ВыключательSWITCH | 4931436184товар | 1 | — | |
| 6 | 0019 | Magnetic discMAGNETIC DISC | 4931436185товар | 1 | — | |
| 7 | 0020 | Резиновый кольцоRUBBER RING | 4931436186товар | 1 | 4002395878970 | |
| 8 | 0025 | Комплект подшипниковBEARING KIT | 4931436187товар | 1 | — | |
| 9 | 0029 | ШайбаWASHER | 4931436188товар | 1 | 4002395878994 | |
| 10 | 0031 | Clamping комплектCLAMPING SET | 4931436189товар | 1 | 4002395881031 | |
| 11 | 0034 | Шильдик / табличка данныхRATING PLATE | 4931436190товар | 1 | — | |
| 12 | 0047 | Clamping винтCLAMPING SCREW | 4931436191товар | 1 | 4002395879618 | |
| 13 | 0048 | Straining винтSTRAINING SCREW | 4931447570товар | 1 | 4002395882939 | |
| 14 | 0050 | Terminal stripTERMINAL STRIP | 4931436192товар | 1 | 4002395881048 | |
| 15 | 0051 | Двигатель в сбореMOTOR ASSEMBLY | 4931436193товар | 1 | — | |
| 16 | 0053 | Шестерня редуктор комплектGEAR BOX KIT | 4931436194товар | 1 | 4002395879632 | |
| 17 | 0058 | Clamping flange,adapterCLAMPING FLANGE,Adapter | 4931447571товар | 1 | 4002395883639 | |
| 18 | 0060 | ПереходникADAPTER | 4931447572товар | 1 | 4002395882946 | |
| 19 | 0061 | Пильный дискSAW BLADE | 4931473395товар | 1 | 4058546352714 | |
| 20 | 0062 | Grinding diskGRINDING DISK | 4931447574товар | 1 | 4002395882960 | |
| 21 | 0064 | Knife защитныйKNIFE PROTECTION | 4931447578товар | 1 | 4002395883608 | |
| 22 | 0065 | Depth gaugeDEPTH GAUGE | 4931447579товар | 1 | 4002395883615 | |
| 23 | 0067 | Dust extraction as.DUST EXTRACTION AS. | 4931447580товар | 1 | 4002395883622 | |
| 24 | 0070 | Двигатель в сбореMOTOR ASSEMBLY | 4931452215товар | 1 | 4002395179640 | |
| 25 | 0080 | Sanding paperSANDING PAPER | 4931447575товар | 1 | 4002395882977 | |
| 26 | 0081 | Sanding paperSANDING PAPER | 4931447576товар | 1 | 4002395882984 | |
| 27 | 0082 | Sanding paperSANDING PAPER | 4931447577товар | 1 | 4002395882991 | |
| 28 | 0700 | КейсCARRYING CASE | 4931447720товар | 1 | 4002395883042 | |
| 29 | 1000 | ВинтSCREW | 4931436195товар | 1 | 4002395879649 |
