Шлифовальная машина Milwaukee M18BMS20-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18BMS20-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BMS20-0Артикул инструмента: 4933447935Код схемы: 400047764422 позицииКатегория: Шлифовальные и полировальные машины

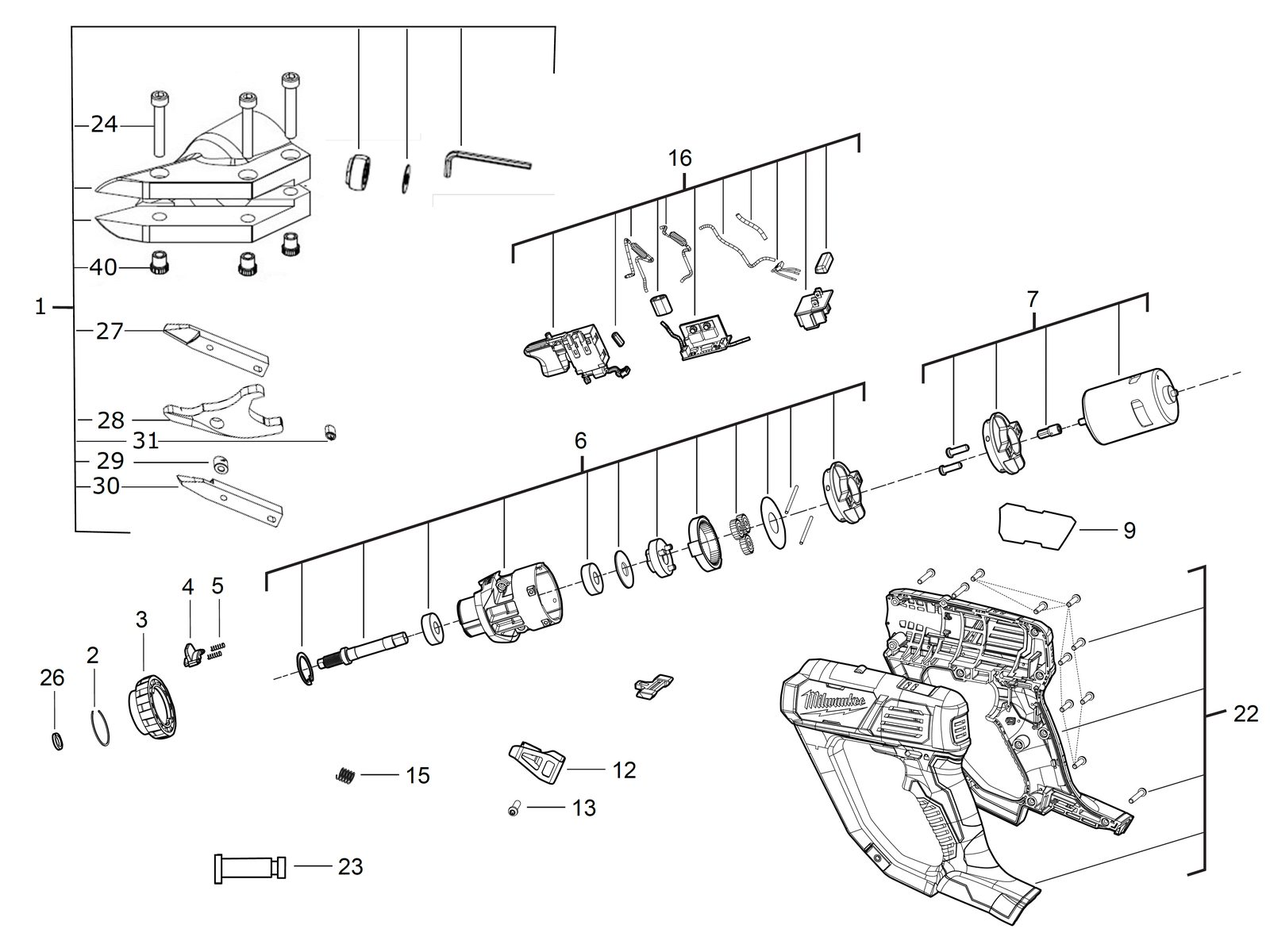

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Shear headSHEAR HEAD | 4931473490товар | 1 | 4058546353667 | |
| 2 | 0002 | Стопорное кольцоHOLDING RING | 4931436586товар | 1 | 4002395258574 | |
| 3 | 0003 | КорпусHOUSING | 4931436587товар | 1 | 4002395255825 | |
| 4 | 0004 | Корпус редуктораGEAR BOX HOUSING | 4931436588товар | 1 | 4002395255832 | |
| 5 | 0005 | ПружинаSPRING | 4931436589товар | 2 | 4002395255849 | |
| 6 | 0006 | Шестерня редуктор комплектGEAR BOX KIT | 4931436600товар | 1 | 4002395256501 | |
| 7 | 0007 | Двигатель в сбореMOTOR ASSEMBLY | 4931436591товар | 1 | 4002395258598 | |
| 8 | 0009 | Шильдик / табличка данныхRATING PLATE | 4931473491товар | 1 | 4058546353674 | |
| 9 | 0012 | StampSTAMP | 4931436593товар | 1 | 4002395255856 | |
| 10 | 0013 | ВинтSCREW | 4931436594товар | 1 | 4002395255801 | |
| 11 | 0015 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 12 | 0016 | Электронный elementELECTRONIC ELEMENT | 4931436595товар | 1 | 4002395255818 | |
| 13 | 0022 | КорпусHOUSING | 4931436597товар | 1 | 4002395255870 | |
| 14 | 0023 | Grease трубкаGREASE TUBE | 4931432782товар | 1 | 4002395863143 | |
| 15 | 0024 | ВинтSCREW | 4931473484товар | 1 | 4058546353605 | |
| 16 | 0026 | ШайбаWASHER | 4931436599товар | 1 | 4002395255894 | |
| 17 | 0027 | Shear ножSHEAR BLADE | 4931473485товар | 1 | 4058546353612 | |
| 18 | 0028 | НожKNIFE | 4931473492товар | 1 | 4058546353681 | |
| 19 | 0029 | BushBUSH | 4931473493товар | 1 | 4058546353698 | |
| 20 | 0030 | Shear ножSHEAR BLADE | 4931473488товар | 1 | 4058546353643 | |
| 21 | 0031 | BushBUSH | 4931473487товар | 1 | 4058546353636 | |
| 22 | 0040 | Винт socketSCREW SOCKET | 4931473489товар | 1 | 4058546353650 |
