Садовый инструмент Milwaukee M18BLTS-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BLTS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLTS-0Артикул инструмента: 4933480865Код схемы: 400050330534 позицииКатегория: Садовый и хозяйственный инструмент

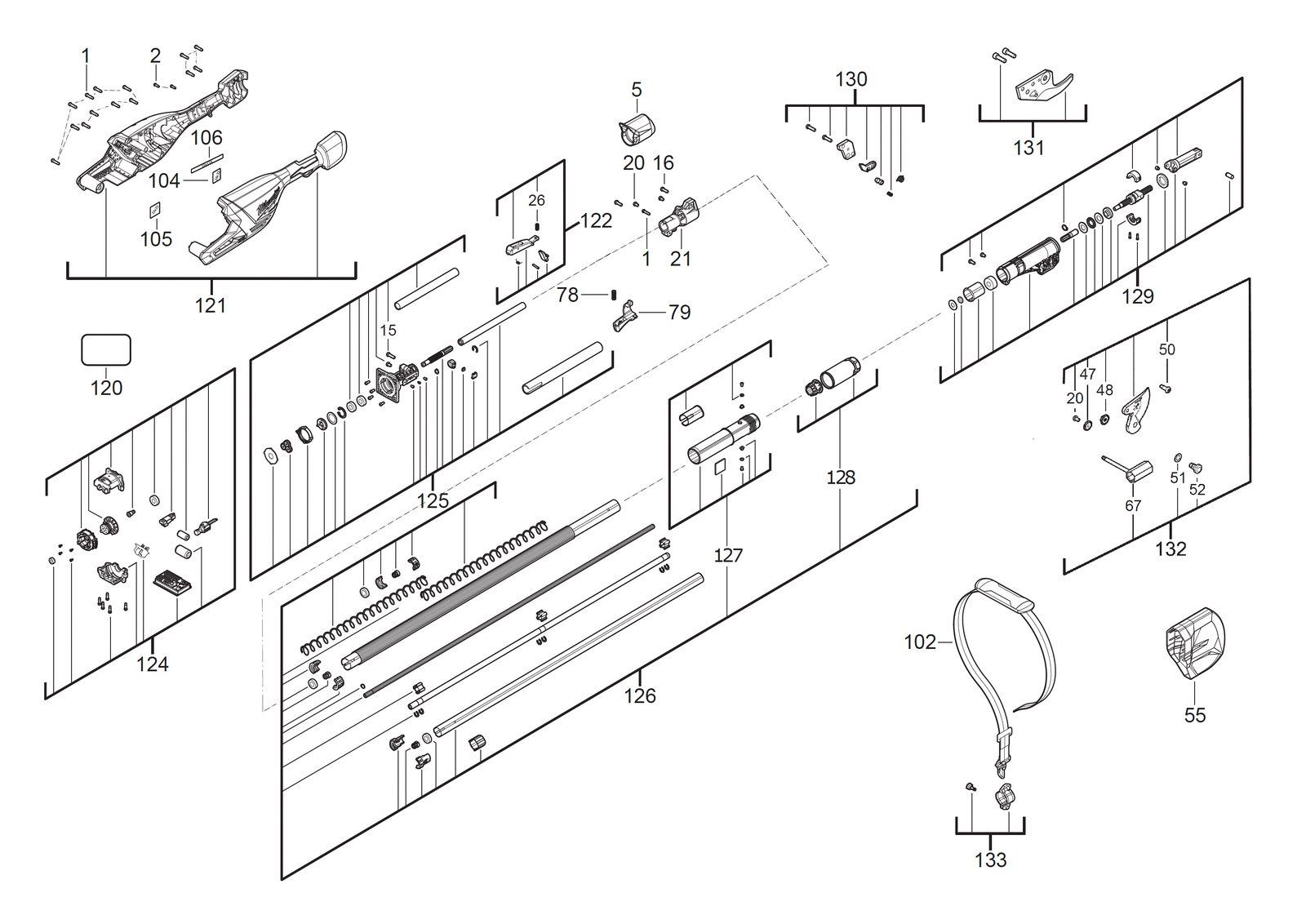

Схема инструмента
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453124товар | 15 | 4002395152780 | |
| 2 | 0002 | ВинтSCREW | 4931436686товар | 2 | 4002395258260 | |
| 3 | 0005 | Резиновый кольцоRUBBER RING | 4931496738товар | 1 | 4058546538750 | |
| 4 | 0015 | ВинтSCREW | 4931466683товар | 1 | 4058546279004 | |
| 5 | 0016 | ВинтSCREW | 4931466797товар | 2 | 4058546280147 | |
| 6 | 0020 | ВинтSCREW | 4931466677товар | 5 | 4058546278946 | |
| 7 | 0021 | Труба clampPIPE CLAMP | 4931496739товар | 1 | 4058546538767 | |
| 8 | 0026 | ПружинаSPRING | 4931454803товар | 1 | 4058546014209 | |
| 9 | 0047 | ШайбаWASHER | 4931511208товар | 1 | 4058546650643 | |
| 10 | 0048 | ГайкаNUT | 4931511209товар | 1 | 4058546650650 | |
| 11 | 0050 | ВинтSCREW | 4931511210товар | 1 | 4058546650667 | |
| 12 | 0051 | ШайбаWASHER | 4931511211товар | 1 | 4058546650674 | |
| 13 | 0052 | БолтBOLT | 4931511212товар | 1 | 4058546650681 | |
| 14 | 0055 | КрышкаCOVER | 4931496740товар | 1 | 4058546538774 | |
| 15 | 0067 | КлючWRENCH | 4931511213товар | 1 | 4058546650698 | |
| 16 | 0078 | ПружинаSPRING | 4931454808товар | 1 | 4058546014254 | |
| 17 | 0079 | Курок / выключательTRIGGER | 4931496741товар | 1 | 4058546538781 | |
| 18 | 0102 | StrapSTRAP | 4931496742товар | 1 | 4058546538798 | |
| 19 | 0104 | Резиновый bufferRUBBER BUFFER | 4931496743товар | 1 | 4058546538804 | |
| 20 | 0105 | Резиновый bufferRUBBER BUFFER | 4931496744товар | 1 | 4058546538811 | |
| 21 | 0106 | Резиновый bufferRUBBER BUFFER | 4931496745товар | 1 | 4058546538828 | |
| 22 | 0120 | Шильдик / табличка данныхRATING PLATE | 4931496746товар | 1 | 4058546538835 | |
| 23 | 0121 | КорпусHOUSING | 4931496747товар | 1 | 4058546538842 | |
| 24 | 0122 | Курок / выключательTRIGGER | 4931496240товар | 1 | 4058546533779 | |
| 25 | 0124 | Двигатель в сбореMOTOR ASSEMBLY | 4931496748товар | 1 | 4058546538859 | |
| 26 | 0125 | РедукторGEAR BOX | 4931496749товар | 1 | 4058546538866 | |
| 27 | 0126 | Ведущий валDRIVING SHAFT | 4931496750товар | 1 | 4058546538873 | |
| 28 | 0127 | CollarCOLLAR | 4931496751товар | 1 | 4058546538880 | |
| 29 | 0128 | Разъём / соединительCONNECTOR | 4931496752товар | 1 | 4058546538897 | |
| 30 | 0129 | Cutting headCUTTING HEAD | 4931496753товар | 1 | 4058546538903 | |
| 31 | 0130 | КрюкHOOK | 4931496754товар | 1 | 4058546538910 | |
| 32 | 0131 | Shear ножSHEAR BLADE | 4931496755товар | 1 | 4058546538927 | |
| 33 | 0132 | Repl. нож for m18 bl telescopic shearRepl. Blade for M18 BL Telescopic Shear | 4932493557товар | 1 | 4058546484286 | |
| 34 | 0133 | Holding bracketHOLDING BRACKET | 4931496246товар | 1 | 4058546533830 |
