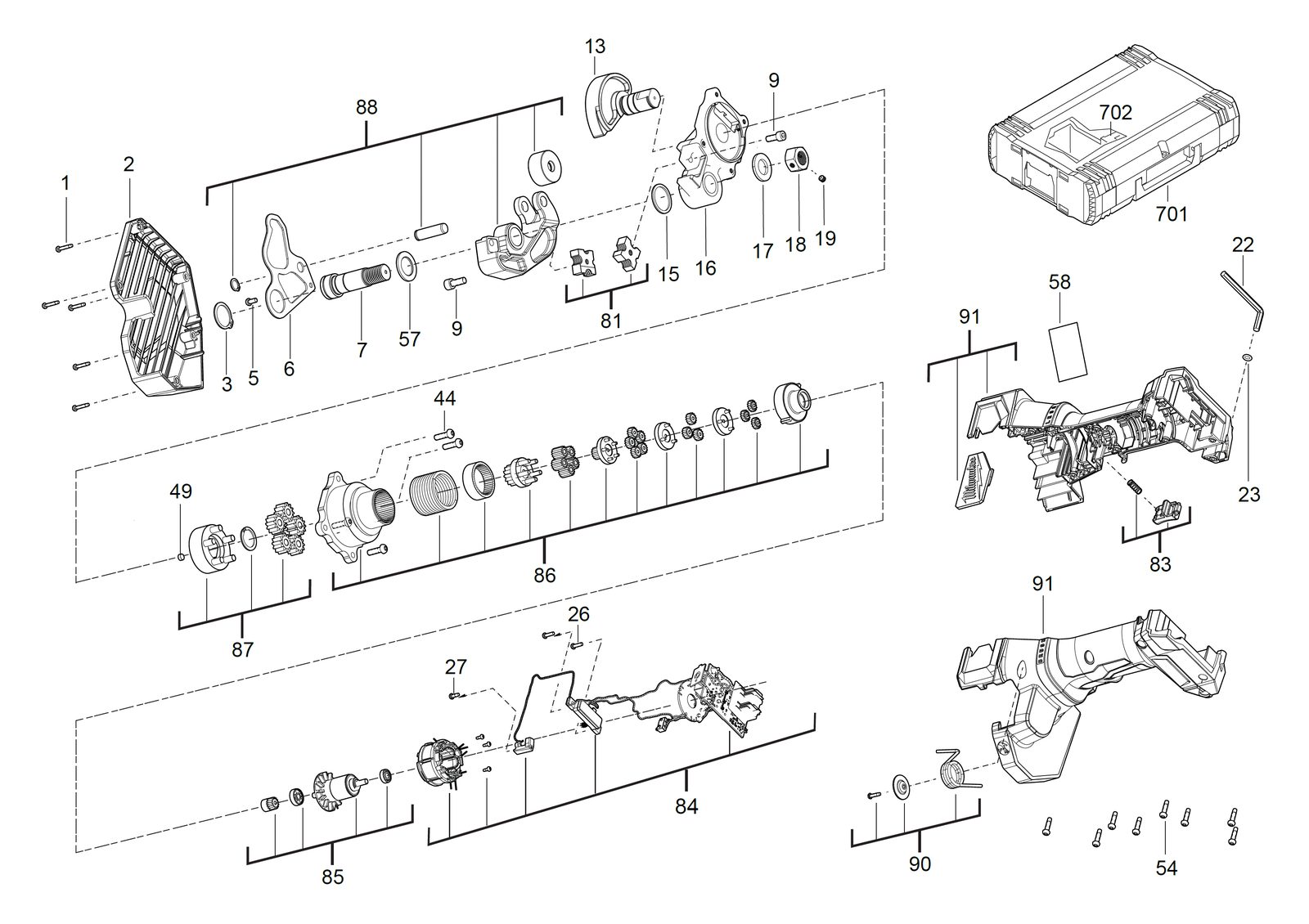

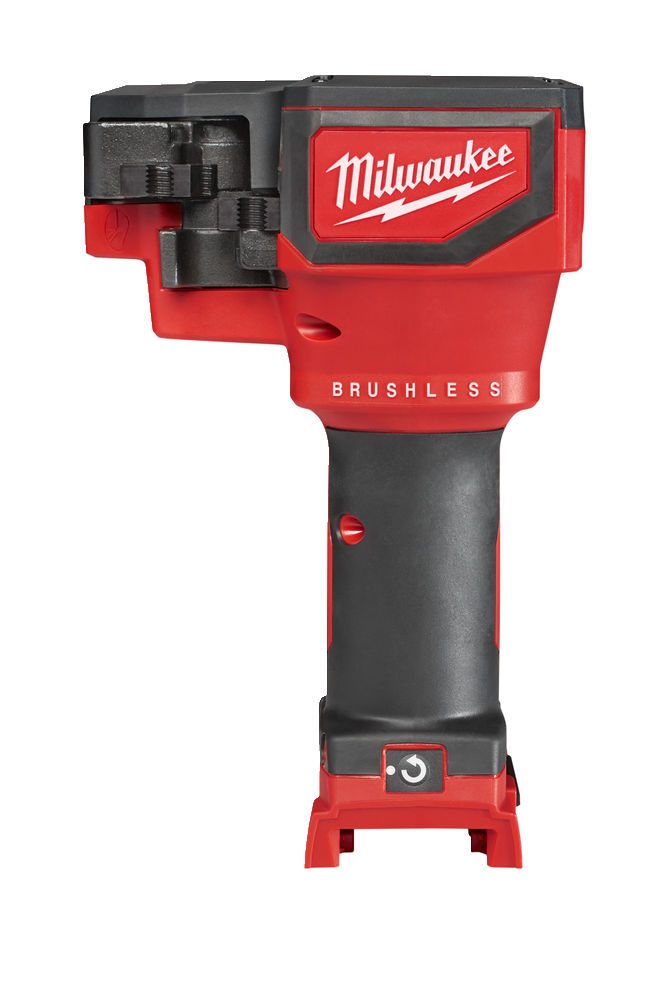

Садовый инструмент Milwaukee M18BLTRC-0X — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BLTRC-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLTRC-0XАртикул инструмента: 4933471150Код схемы: 400046986532 позицииКатегория: Садовый и хозяйственный инструмент
Таблица деталей — 32 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453227товар | 5 | 4002395153206 | |
| 2 | 0002 | КрышкаCOVER | 4931473338товар | 1 | 4058546336400 | |
| 3 | 0003 | Retaining кольцоRETAINING RING | 4931466786товар | 1 | 4058546280031 | |
| 4 | 0005 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 5 | 0006 | GuideGUIDE | 4931466787товар | 1 | 4058546280048 | |
| 6 | 0007 | Threaded болтTHREADED BOLT | 4931466788товар | 1 | 4058546280055 | |
| 7 | 0009 | ВинтSCREW | 4931466789товар | 2 | 4058546280062 | |
| 8 | 0013 | CamCAM | 4931466790товар | 1 | 4058546280079 | |
| 9 | 0015 | ПрокладкаGASKET | 4931466791товар | 1 | 4058546280086 | |
| 10 | 0016 | Supporting пластинаSUPPORTING PLATE | 4931466792товар | 1 | 4058546280093 | |
| 11 | 0017 | ШайбаWASHER | 4931466793товар | 1 | 4058546280109 | |
| 12 | 0018 | ГайкаNUT | 4931466794товар | 1 | 4058546280116 | |
| 13 | 0019 | ВинтSCREW | 4931466795товар | 1 | 4058546280123 | |
| 14 | 0022 | Allen keyALLEN KEY | 4931466796товар | 1 | 4058546280130 | |
| 15 | 0023 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 16 | 0026 | ВинтSCREW | 4931454366товар | 2 | 4002395285563 | |
| 17 | 0027 | ВинтSCREW | 4931436387товар | 1 | — | |
| 18 | 0044 | ВинтSCREW | 4931466797товар | 4 | 4058546280147 | |
| 19 | 0049 | МагнитMAGNET | 4931466798товар | 1 | 4058546280154 | |
| 20 | 0054 | ВинтSCREW | 660024030товар | 8 | 4002395826957 | |
| 21 | 0057 | ШайбаWASHER | 4931466799товар | 1 | 4058546280161 | |
| 22 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931466800товар | 1 | — | |
| 23 | 0083 | Курок / выключательTRIGGER | 4931466801товар | 1 | 4058546280185 | |
| 24 | 0084 | Двигатель в сбореMOTOR ASSEMBLY | 4931466802товар | 1 | 4058546280192 | |
| 25 | 0085 | РоторROTOR | 4931466803товар | 1 | 4058546280208 | |
| 26 | 0086 | РедукторGEAR BOX | 4931466804товар | 1 | — | |
| 27 | 0087 | Шестерня редуктор комплектGEAR BOX KIT | 4931466805товар | 1 | 4058546280222 | |
| 28 | 0088 | Roller bracketROLLER BRACKET | 4931466806товар | 1 | 4058546280239 | |
| 29 | 0090 | Torsion пружинаTORSION SPRING | 4931466807товар | 1 | 4058546280246 | |
| 30 | 0091 | КорпусHOUSING | 4931466808товар | 1 | 4058546280253 | |
| 31 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 32 | 0702 | ВставкаINSERT | 4931466809товар | 1 | 4058546280260 |
