Осветительный прибор Milwaukee M18BLSWP-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18BLSWP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLSWP-0Артикул инструмента: 4933498559Код схемы: 400050962022 позицииКатегория: Осветительные приборы

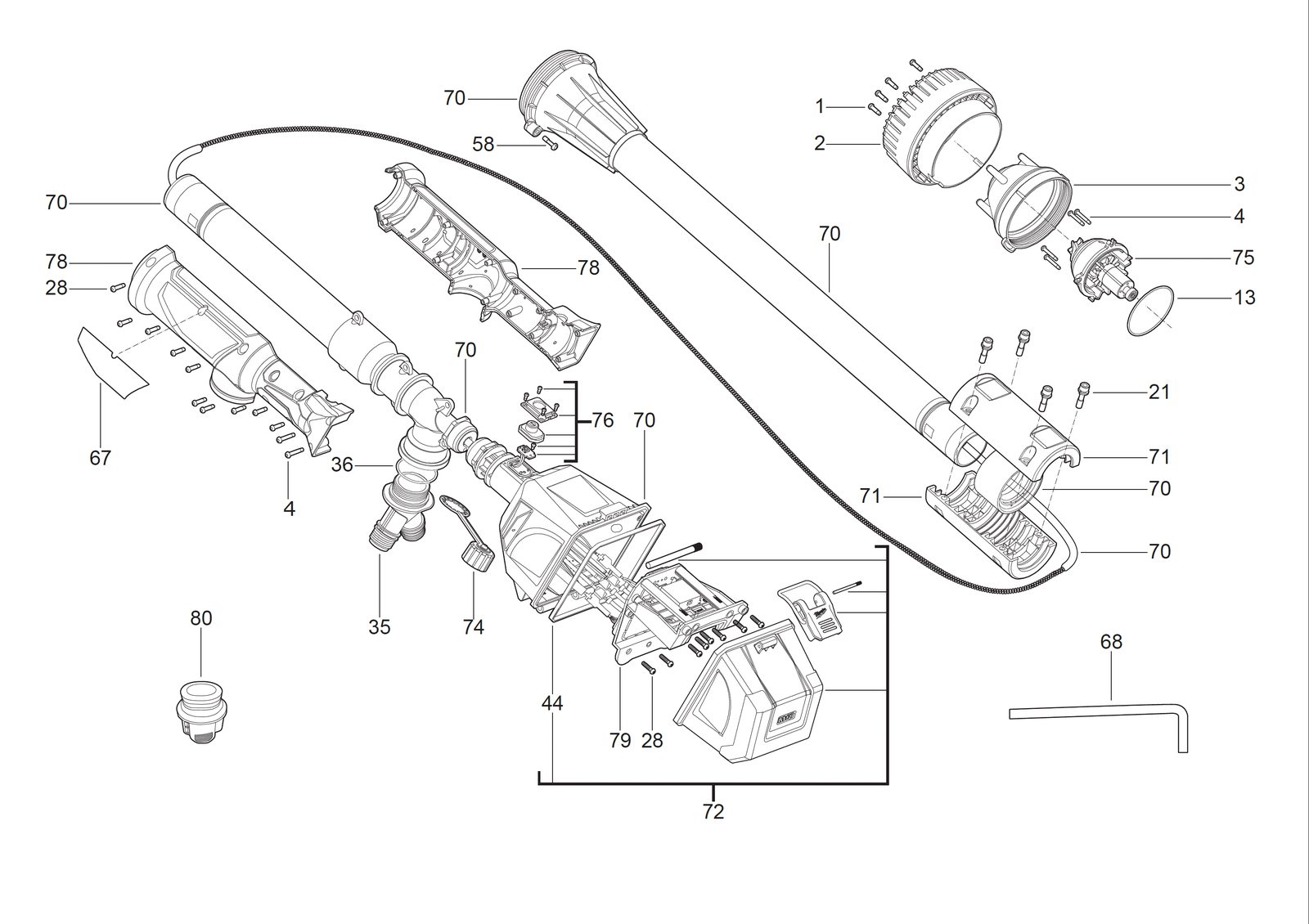

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931480623товар | 4 | 4058546426385 | |
| 2 | 0002 | ФильтрFILTER | 4931507651товар | 1 | 4058546601621 | |
| 3 | 0003 | КолпачокCAP | 4931507652товар | 1 | 4058546601638 | |
| 4 | 0004 | ВинтSCREW | 4931507653товар | 6 | 4058546601645 | |
| 5 | 0013 | Уплотнительное кольцоO-RING | 4931507654товар | 1 | 4058546601652 | |
| 6 | 0021 | ВинтSCREW | 4931495283товар | 4 | 4058546489519 | |
| 7 | 0028 | ВинтSCREW | 660031017товар | 18 | 4002395825189 | |
| 8 | 0035 | ПереходникADAPTOR | 4931507655товар | 1 | 4058546601669 | |
| 9 | 0036 | Уплотнительное кольцоO-RING | 4931507656товар | 1 | 4058546601676 | |
| 10 | 0044 | УплотнениеSEAL | 4931507657товар | 1 | 4058546601683 | |
| 11 | 0058 | ВинтSCREW | 4931507658товар | 1 | 4058546601690 | |
| 12 | 0067 | Шильдик / табличка данныхRATING PLATE | 4931507659товар | 1 | 4058546601706 | |
| 13 | 0068 | Hex ключHEX WRENCH | 4931507660товар | 1 | 4058546601713 | |
| 14 | 0070 | Сервисный комплектSERVICE KIT | 4931507661товар | 1 | 4058546601720 | |
| 15 | 0071 | Coupling комплектCOUPLING SET | 4931507662товар | 1 | 4058546601737 | |
| 16 | 0072 | DoorDOOR | 4931507663товар | 1 | 4058546601744 | |
| 17 | 0074 | КолпачокCAP | 4931507664товар | 1 | 4058546601751 | |
| 18 | 0075 | Ротор / якорьARMATURE | 4931507665товар | 1 | 4058546601768 | |
| 19 | 0076 | Выключатель buttonSWITCH BUTTON | 4931507760товар | 1 | 4058546602710 | |
| 20 | 0078 | Комплект рукояткиHANDLE SET | 4931507666товар | 1 | 4058546601775 | |
| 21 | 0079 | ЭлектронныйELECTRONIC | 4931507667товар | 1 | 4058546601782 | |
| 22 | 0080 | ПереходникADAPTOR | 4931507668товар | 1 | 4058546601799 |
