Угловая шлифовальная машина Milwaukee M18BLSAG125X-402X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18BLSAG125X-402X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLSAG125X-402XАртикул инструмента: 4933492644Код схемы: 400049721528 позицийКатегория: Угловые шлифовальные машины

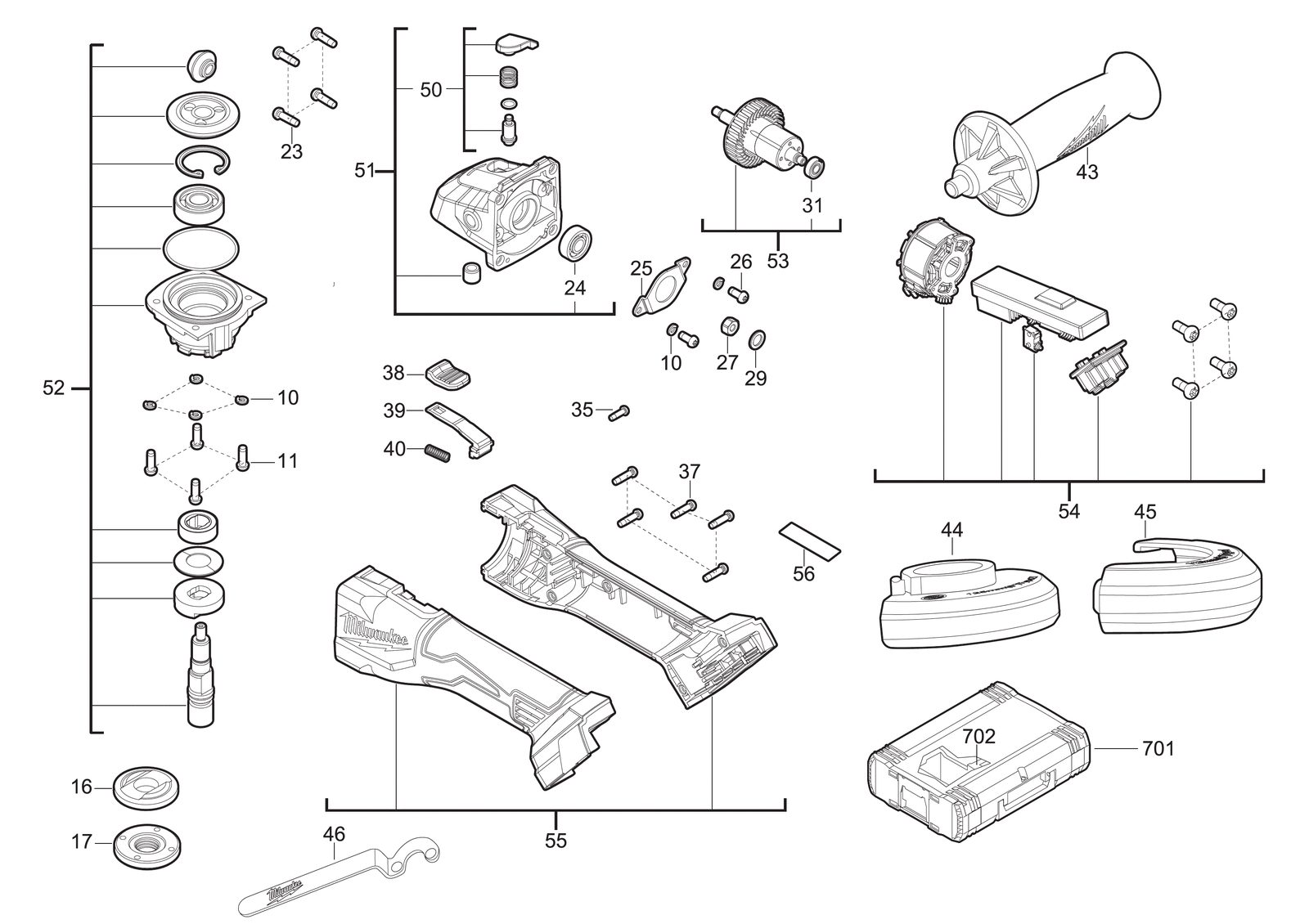

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 2 | 0011 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 3 | 0016 | ФланецFLANGE | 4931479268товар | 1 | 4058546385835 | |
| 4 | 0017 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 5 | 0023 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 6 | 0024 | Шариковый подшипникBALL BEARING | 4931448373товар | 1 | 4002395250769 | |
| 7 | 0025 | RetainerRETAINER | 4931479269товар | 1 | 4058546385842 | |
| 8 | 0026 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 9 | 0027 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 10 | 0029 | ШайбаWASHER | 4931479270товар | 1 | 4058546385859 | |
| 11 | 0031 | Шариковый подшипникBALL BEARING | 4931495379товар | 1 | 4058546490478 | |
| 12 | 0035 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 13 | 0037 | ВинтSCREW | 660031017товар | 5 | 4002395825189 | |
| 14 | 0038 | SliderSLIDER | 4931479272товар | 1 | 4058546385873 | |
| 15 | 0039 | ПружинаSPRING | 4931479273товар | 1 | 4058546385880 | |
| 16 | 0040 | SlideSLIDE | 4931495390товар | 1 | 4058546490584 | |
| 17 | 0043 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435001товар | 1 | 4002395855902 | |
| 18 | 0044 | Защитный кожухGUARD | 4931479287товар | 1 | 4058546386023 | |
| 19 | 0045 | Cutting кожухCUTTING GUARD | 4931479288товар | 1 | 4058546386030 | |
| 20 | 0046 | Spanner m14SPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 21 | 0050 | Lock в сбореLOCK COMPLETE | 4931495381товар | 1 | 4058546490492 | |
| 22 | 0051 | РедукторGEAR BOX | 4931495382товар | 1 | 4058546490508 | |
| 23 | 0052 | Шпиндель комплектSPINDLE KIT | 4931495383товар | 1 | 4058546490515 | |
| 24 | 0053 | Ротор / якорьARMATURE | 4931495384товар | 1 | 4058546490522 | |
| 25 | 0054 | ЭлектронныйELECTRONIC | 4931495385товар | 1 | 4058546490539 | |
| 26 | 0055 | КорпусHOUSING | 4931495386товар | 1 | 4058546490546 | |
| 27 | 0056 | Шильдик / табличка данныхRATING PLATE | 4931495391товар | 1 | 4058546490591 | |
| 28 | 0702 | ВставкаINSERT | 4931495388товар | 1 | 4058546490560 |
