Дрель-шуруповёрт Milwaukee M18BLPD2-502X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18BLPD2-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLPD2-502XАртикул инструмента: 4933464518Код схемы: 400046917218 позицийКатегория: Дрели и шуруповёрты

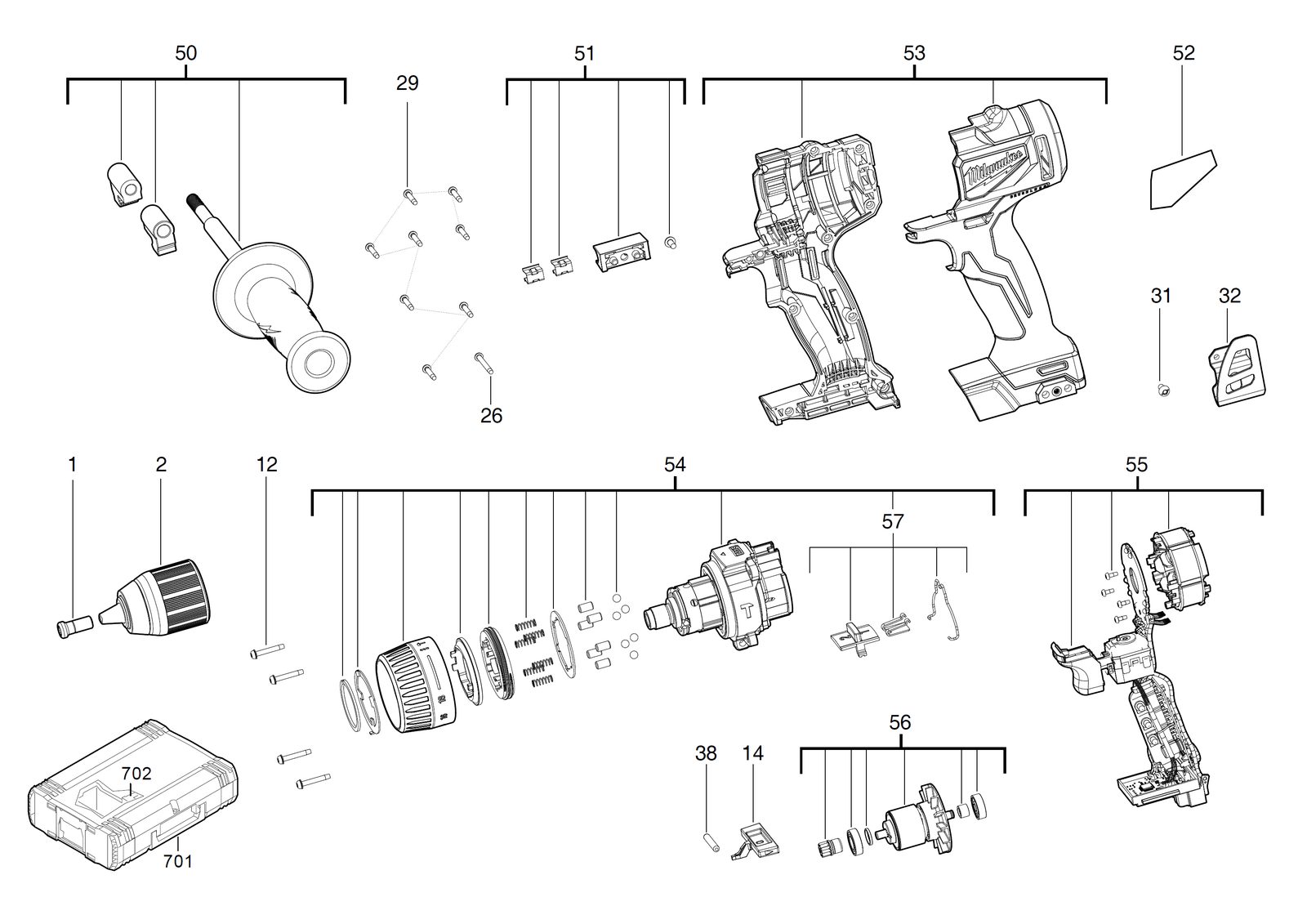

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фиксирующий винтLOCKING SCREW | 4931453214товар | 1 | 4002395151875 | |
| 2 | 0002 | ПатронCHUCK | 4931466294товар | 1 | 4058546275112 | |
| 3 | 0012 | ВинтSCREW | 4931465984товар | 4 | 4058546272012 | |
| 4 | 0014 | SliderSLIDER | 4931466285товар | 1 | 4058546275020 | |
| 5 | 0026 | ВинтSCREW | 4931465898товар | 1 | 4058546239985 | |
| 6 | 0029 | ВинтSCREW | 4931465499товар | 8 | 4058546235994 | |
| 7 | 0031 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 8 | 0032 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 9 | 0038 | ШтифтPIN | 4931436155товар | 1 | 4002395881604 | |
| 10 | 0050 | Дополнительная рукояткаAUXILIARY HANDLE | 4931466286товар | 1 | 4058546275037 | |
| 11 | 0051 | Bit держательBIT HOLDER | 4931465832товар | 1 | 4058546239329 | |
| 12 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931466295товар | 1 | 4058546275129 | |
| 13 | 0053 | КорпусHOUSING | 4931466288товар | 1 | 4058546275051 | |
| 14 | 0054 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931466296товар | 1 | 4058546275136 | |
| 15 | 0055 | ВыключательSWITCH | 4931466290товар | 1 | 4058546275075 | |
| 16 | 0056 | Двигатель в сбореMOTOR ASSEMBLY | 4931466291товар | 1 | 4058546275082 | |
| 17 | 0057 | ВыключательSWITCH | 4931466292товар | 1 | 4058546275099 | |
| 18 | 0702 | ВставкаINSERT | 4931466293товар | 1 | 4058546275105 |
