Садовый инструмент Milwaukee M18BLLT-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BLLT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLLT-0Артикул инструмента: 4933472218Код схемы: 400049160243 позицииКатегория: Садовый и хозяйственный инструмент

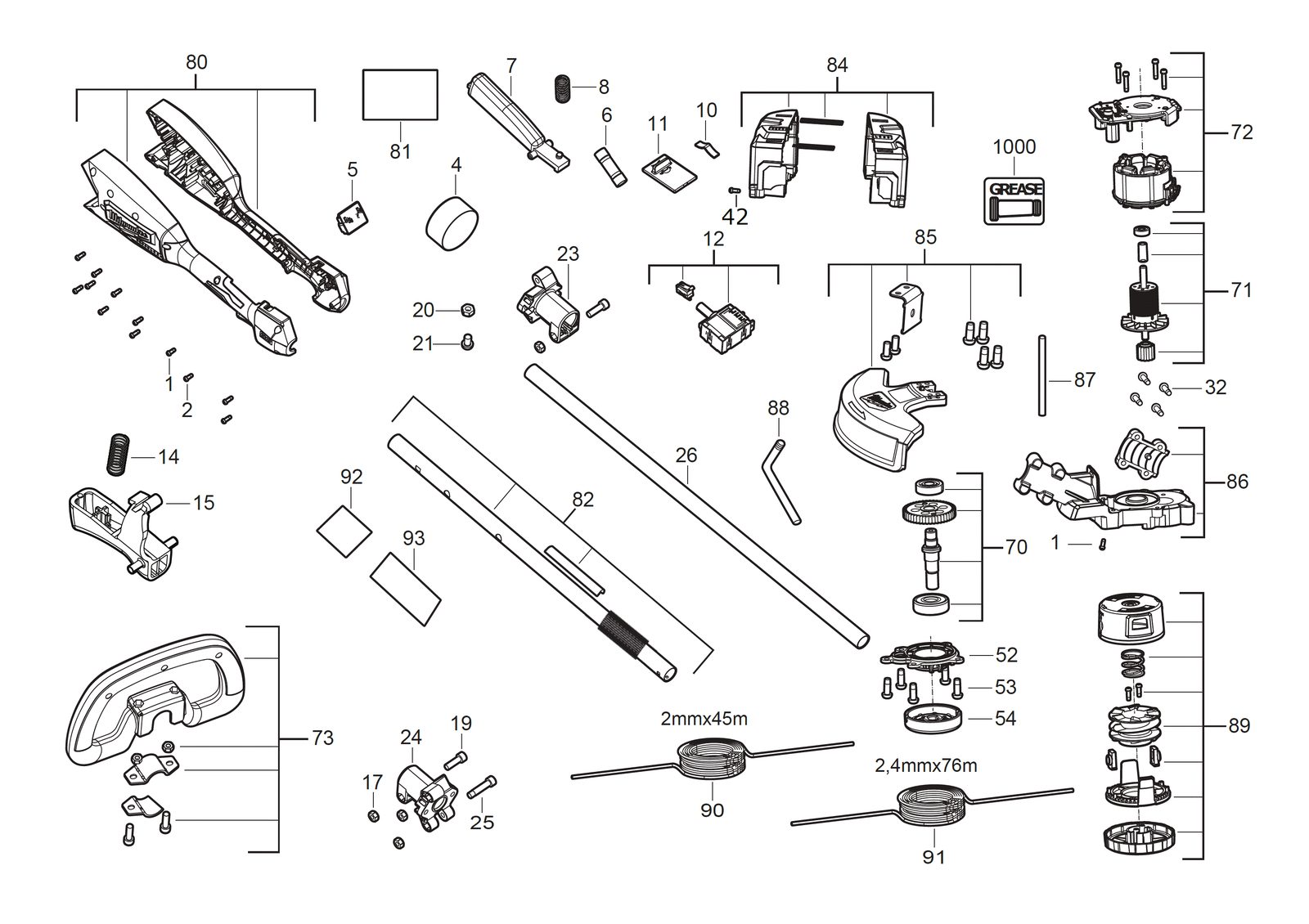

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465326товар | 15 | — | |
| 2 | 0002 | ВинтSCREW | 4931454800товар | 1 | 4058546014179 | |
| 3 | 0004 | Balance weightBALANCE WEIGHT | 4931479323товар | 1 | 4058546386382 | |
| 4 | 0005 | Terminal plugTERMINAL PLUG | 4931479324товар | 1 | 4058546386399 | |
| 5 | 0006 | Разъём / соединительCONNECTOR | 4931479325товар | 1 | 4058546386405 | |
| 6 | 0007 | Курок / выключательTRIGGER | 4931454802товар | 1 | 4058546014193 | |
| 7 | 0008 | ПружинаSPRING | 4931454803товар | 1 | 4058546014209 | |
| 8 | 0010 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 9 | 0011 | Выключатель leverSWITCH LEVER | 4931479326товар | 1 | 4058546386412 | |
| 10 | 0012 | Выключатель в сбореSWITCH ASSEMBLY | 4931479327товар | 1 | 4058546386429 | |
| 11 | 0014 | ПружинаSPRING | 4931454808товар | 1 | 4058546014254 | |
| 12 | 0015 | Курок / выключательTRIGGER | 4931454801товар | 1 | 4058546014186 | |
| 13 | 0017 | ГайкаNUT | 4931479328товар | 8 | 4058546386436 | |
| 14 | 0019 | ВинтSCREW | 4931465533товар | 6 | 4058546236335 | |
| 15 | 0020 | ГайкаNUT | 4931479029товар | 2 | 4058546365974 | |
| 16 | 0021 | ВинтSCREW | 4931479329товар | 2 | 4058546386443 | |
| 17 | 0023 | МуфтаCOUPLING | 4931479330товар | 1 | 4058546386450 | |
| 18 | 0024 | МуфтаCOUPLING | 4931479331товар | 1 | 4058546386467 | |
| 19 | 0025 | ВинтSCREW | 4931479332товар | 2 | 4058546386474 | |
| 20 | 0026 | ТрубкаTUBE | 4931479333товар | 1 | 4058546386481 | |
| 21 | 0032 | ВинтSCREW | 4931465543товар | 4 | 4058546236434 | |
| 22 | 0042 | ВинтSCREW | 660570005товар | 4 | 4002395827329 | |
| 23 | 0052 | Подшипник end пластинаBEARING END PLATE | 4931479334товар | 1 | 4058546386498 | |
| 24 | 0053 | ВинтSCREW | 4931472832товар | 5 | 4058546331344 | |
| 25 | 0054 | Фиксирующий пластинаLOCKING PLATE | 4931479335товар | 1 | 4058546386504 | |
| 26 | 0070 | Шпиндель шестерняSPINDLE GEAR | 4931479336товар | 1 | 4058546386511 | |
| 27 | 0071 | РоторROTOR | 4931479337товар | 1 | 4058546386528 | |
| 28 | 0072 | ЭлектронныйELECTRONIC | 4931479338товар | 1 | 4058546386535 | |
| 29 | 0073 | Комплект рукояткиHANDLE SET | 4931479339товар | 1 | 4058546386542 | |
| 30 | 0080 | Рукоятка compl.HANDLE COMPL. | 4931479340товар | 1 | 4058546386559 | |
| 31 | 0081 | Шильдик / табличка данныхRATING PLATE | 4931495487товар | 1 | 4058546491550 | |
| 32 | 0082 | ТрубкаTUBE | 4931479342товар | 1 | 4058546386573 | |
| 33 | 0084 | Корпус двигателяMOTOR HOUSING | 4931479343товар | 1 | 4058546386580 | |
| 34 | 0085 | Защитный кожухGUARD | 4931479344товар | 1 | 4058546386597 | |
| 35 | 0086 | Шестерня кейсGEAR CASE | 4931479345товар | 1 | 4058546386603 | |
| 36 | 0087 | Holding штифтHOLDING PIN | 4931454818товар | 1 | 4058546014353 | |
| 37 | 0088 | КлючKEY | 4931454817товар | 1 | 4058546014346 | |
| 38 | 0089 | Easy load trimmer head gen ii 1pcEasy Load Trimmer Head Gen II 1pc | 4932480180товар | 1 | 4058546404659 | |
| 39 | 0090 | Trimmer line 2mm x 45m - 1pcTrimmer Line 2mm x 45m - 1PC | 49162712товар | 1 | — | |
| 40 | 0091 | Trimmer line 2.4m x 76m - 1pcTrimmer Line 2.4m x 76m - 1PC | 49162713товар | 1 | — | |
| 41 | 0092 | FoamFOAM | 4931479346товар | 1 | 4058546386610 | |
| 42 | 0093 | FoamFOAM | 4931479347товар | 2 | 4058546386627 | |
| 43 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
