Импульсный винтовёрт Milwaukee M18BLIDR-0X — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M18BLIDR-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLIDR-0XАртикул инструмента: 4933492842Код схемы: 400048177329 позицийКатегория: Гайковёрты и импульсный инструмент

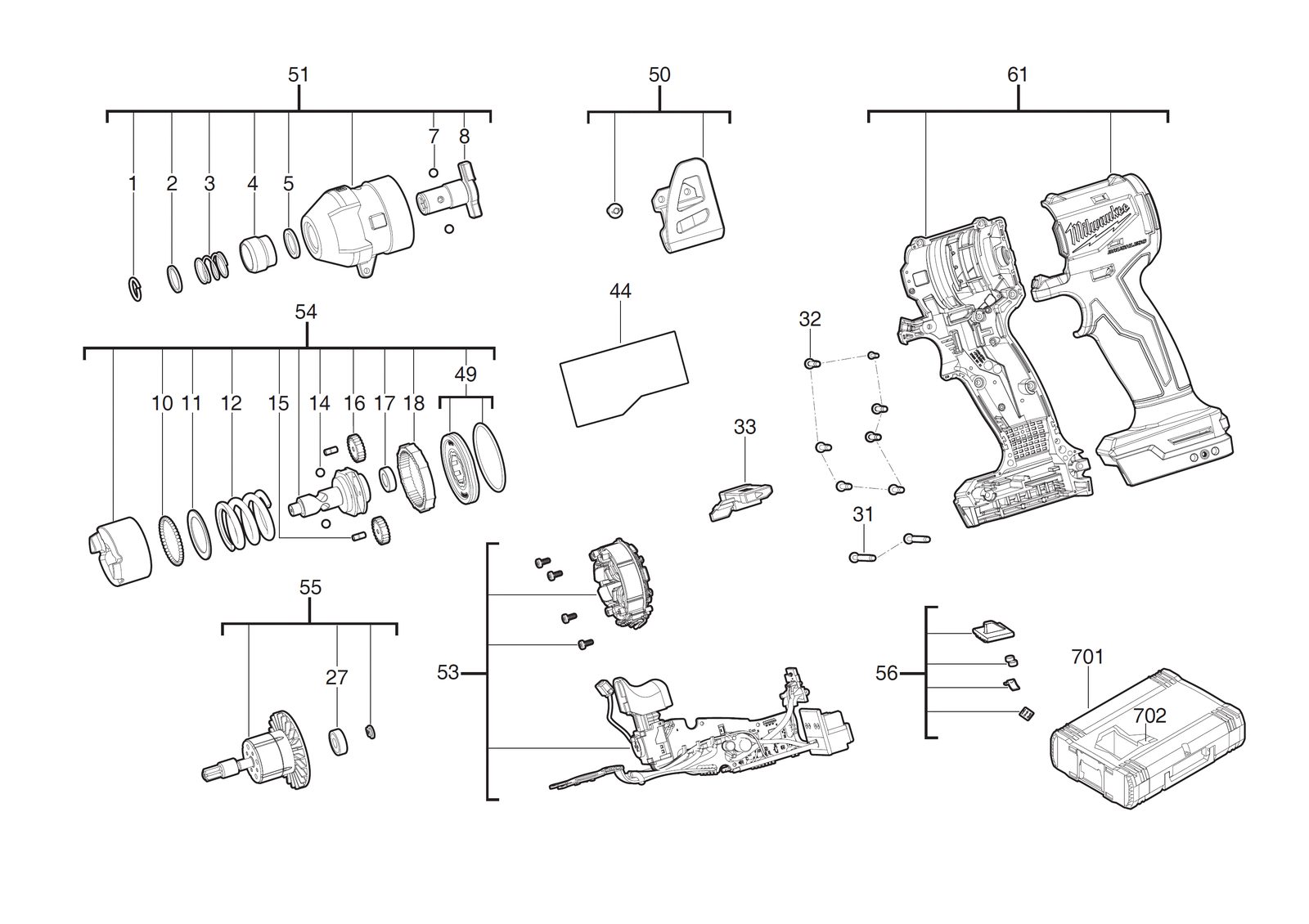

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Retaining кольцоRETAINING RING | 4931494802товар | 1 | 4058546473747 | |
| 2 | 0002 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 3 | 0003 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931453234товар | 1 | 4002395153275 | |
| 5 | 0005 | ШайбаWASHER | 4931465810товар | 1 | 4058546239107 | |
| 6 | 0007 | ШарикBALL | 4931494806товар | 2 | 4058546473785 | |
| 7 | 0008 | Наковальня / приводной валANVIL | 4931495888товар | 1 | 4058546495565 | |
| 8 | 0010 | ШарикBALL | 4931494808товар | 41 | 4058546473808 | |
| 9 | 0011 | ШайбаWASHER | 4931495889товар | 1 | 4058546495572 | |
| 10 | 0012 | ПружинаSPRING | 4931495890товар | 1 | 4058546495589 | |
| 11 | 0014 | ШарикBALL | 4931494811товар | 2 | 4058546473839 | |
| 12 | 0015 | ШтифтPIN | 4931495891товар | 2 | 4058546495596 | |
| 13 | 0016 | Planet wheelPLANET WHEEL | 4931495892товар | 2 | 4058546495602 | |
| 14 | 0017 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 15 | 0018 | Intern.geared wheelINTERN.GEARED WHEEL | 4931495893товар | 1 | 4058546495619 | |
| 16 | 0027 | Шариковый подшипникBALL BEARING | 4931453276товар | 1 | 4002395158676 | |
| 17 | 0031 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 18 | 0032 | ВинтSCREW | 4931465499товар | 7 | 4058546235994 | |
| 19 | 0033 | ВыключательSWITCH | 4931495894товар | 1 | 4058546495626 | |
| 20 | 0044 | НаклейкаLABEL | 4931495895товар | 1 | 4058546495633 | |
| 21 | 0049 | Крышка редуктораGEAR BOX COVER | 4931495896товар | 1 | 4058546495640 | |
| 22 | 0050 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 23 | 0051 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931495897товар | 1 | 4058546495657 | |
| 24 | 0053 | ЭлектронныйELECTRONIC | 4931495898товар | 1 | 4058546495664 | |
| 25 | 0054 | Шестерня редуктор комплектGEAR BOX KIT | 4931495899товар | 1 | 4058546495671 | |
| 26 | 0055 | РоторROTOR | 4931495900товар | 1 | 4058546495688 | |
| 27 | 0056 | Выключатель комплектSWITCH KIT | 4931495901товар | 1 | 4058546495695 | |
| 28 | 0061 | КорпусHOUSING | 4931495902товар | 1 | 4058546495701 | |
| 29 | 0702 | ВставкаINSERT | 4931495903товар | 1 | 4058546495718 |
