Перфоратор Milwaukee M18BLHX-501X — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18BLHX-501X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLHX-501XАртикул инструмента: 4933478893Код схемы: 400048373559 позицийКатегория: Перфораторы и отбойные молотки

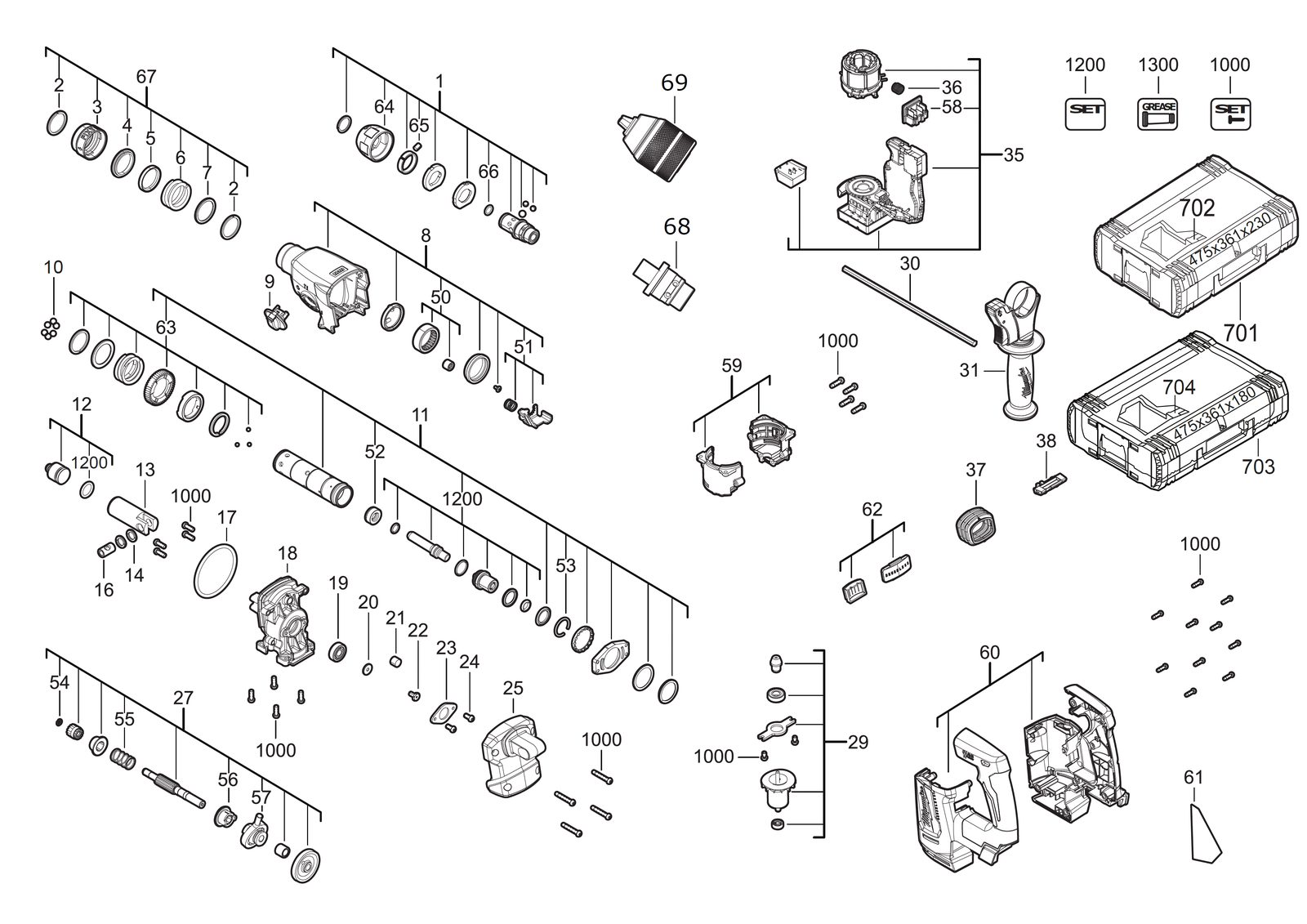

Схема инструмента
Таблица деталей — 59 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ПереходникADAPTER | 201876001товар | 1 | 4002395850594 | |
| 2 | 0002 | Retaining кольцоRETAINING RING | 672634004товар | 2 | 4002395854219 | |
| 3 | 0003 | ВтулкаSLEEVE | 522186001товар | 1 | 4002395850631 | |
| 4 | 0004 | Stop шайбаSTOP WASHER | 692726001товар | 2 | 4002395854172 | |
| 5 | 0005 | КольцоRING | 522187001товар | 1 | 4002395856879 | |
| 6 | 0006 | ПружинаSPRING | 692737001товар | 1 | 4002395854189 | |
| 7 | 0007 | ШайбаWASHER | 632420001товар | 1 | 4002395854134 | |
| 8 | 0008 | КорпусHOUSING | 4931480443товар | 1 | 4058546424589 | |
| 9 | 0009 | Выключатель buttonSWITCH BUTTON | 4931436767товар | 1 | 4002395179800 | |
| 10 | 0010 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 11 | 0011 | Шпиндель sleeveSPINDLE SLEEVE | 4931436530товар | 1 | 4002395250592 | |
| 12 | 0012 | Snap dieSNAP DIE | 4931436531товар | 1 | 4002395251209 | |
| 13 | 0013 | PistonPISTON | 4931436532товар | 1 | 4002395251216 | |
| 14 | 0014 | ШайбаWASHER | 632400001товар | 2 | 4002395856268 | |
| 15 | 0016 | Cylindrical болтCYLINDRICAL BOLT | 4931436807товар | 1 | 4002395180400 | |
| 16 | 0017 | Уплотнительное кольцоO-RING | 4931436533товар | 1 | 4002395251223 | |
| 17 | 0018 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931436534товар | 1 | 4002395251230 | |
| 18 | 0019 | Шариковый подшипникBALL BEARING | 4931480435товар | 1 | 4058546424503 | |
| 19 | 0020 | ШайбаWASHER | 4931436535товар | 1 | 4002395251247 | |
| 20 | 0021 | FeltFELT | 4931436536товар | 1 | 4002395251254 | |
| 21 | 0022 | ВинтSCREW | 661504001товар | 1 | 4002395851379 | |
| 22 | 0023 | Подшипник end пластинаBEARING END PLATE | 4931436537товар | 1 | 4002395251261 | |
| 23 | 0024 | ВинтSCREW | 4931436538товар | 2 | — | |
| 24 | 0025 | КорпусHOUSING | 4931445827товар | 1 | — | |
| 25 | 0027 | ВалSHAFT | 4931436540товар | 1 | 4002395251292 | |
| 26 | 0029 | Ротор / якорьARMATURE | 4931480437товар | 1 | 4058546424527 | |
| 27 | 0030 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 28 | 0031 | Дополнительная рукояткаAUXILIARY HANDLE | 304389001товар | 1 | 4002395850624 | |
| 29 | 0035 | Выключатель в сбореSWITCH ASSEMBLY | 4931495607товар | 1 | 4058546492755 | |
| 30 | 0036 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 31 | 0037 | Резиновый sleeveRUBBER SLEEVE | 562680001товар | 1 | 4002395849055 | |
| 32 | 0038 | РычагLEVER | 4931436545товар | 1 | 4002395251940 | |
| 33 | 0050 | Игольчатый подшипникNEEDLE BEARING | 4931436549товар | 1 | 4002395251988 | |
| 34 | 0051 | Interlock пластинаINTERLOCK PLATE | 4931436550товар | 1 | 4002395251995 | |
| 35 | 0052 | Stop шайбаSTOP WASHER | 692724001товар | 1 | 4002395851997 | |
| 36 | 0053 | Стопорное кольцоHOLDING RING | 4931436552товар | 1 | 4002395255511 | |
| 37 | 0054 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 38 | 0055 | ПружинаSPRING | 4931436553товар | 1 | — | |
| 39 | 0056 | Wobble пластинаWOBBLE PLATE | 4931436554товар | 1 | 4002395255535 | |
| 40 | 0057 | Шариковый подшипникBALL BEARING | 681236001товар | 1 | 4002395856381 | |
| 41 | 0058 | Разъём / соединительCONNECTOR | 4931453611товар | 1 | — | |
| 42 | 0059 | Корпус двигателяMOTOR HOUSING | 4931436543товар | 1 | 4002395251926 | |
| 43 | 0060 | Рукоятка compl.HANDLE COMPL. | 4931480439товар | 1 | 4058546424541 | |
| 44 | 0061 | Шильдик / табличка данныхRATING PLATE | 4931480445товар | 1 | 4058546424602 | |
| 45 | 0062 | КрышкаCOVER | 4931436547товар | 1 | 4002395251964 | |
| 46 | 0063 | Комплект шестерёнGEAR KIT | 4931436551товар | 1 | 4002395255504 | |
| 47 | 0064 | ВтулкаSleeve | 4931466390товар | 1 | 4058546276072 | |
| 48 | 0065 | Резиновый stopRUBBER STOP | 562578001товар | 3 | — | |
| 49 | 0066 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 50 | 0067 | ВтулкаSLEEVE | 4931436527товар | 1 | 4002395250561 | |
| 51 | 0068 | Adapter 1/2x20 fixtec-1pcAdapter 1/2x20 Fixtec-1pc | 4932399154товар | 1 | 4002395357635 | |
| 52 | 0069 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 | |
| 53 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 54 | 0702 | ВставкаINSERT | 4931480441товар | 1 | 4058546424565 | |
| 55 | 0704 | ВставкаINSERT | 4931507265товар | 1 | 4058546597764 | |
| 56 | 1000 | Комплект болтовBOLT SET | 4931436556товар | 1 | 4002395255559 | |
| 57 | 1200 | Уплотнительное кольцоO-RING | 4931436557товар | 1 | 4002395255566 | |
| 58 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 59 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
