Садовый инструмент Milwaukee M18BLHSB-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BLHSB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLHSB-0Артикул инструмента: 4933500533Код схемы: 400051033218 позицийКатегория: Садовый и хозяйственный инструмент

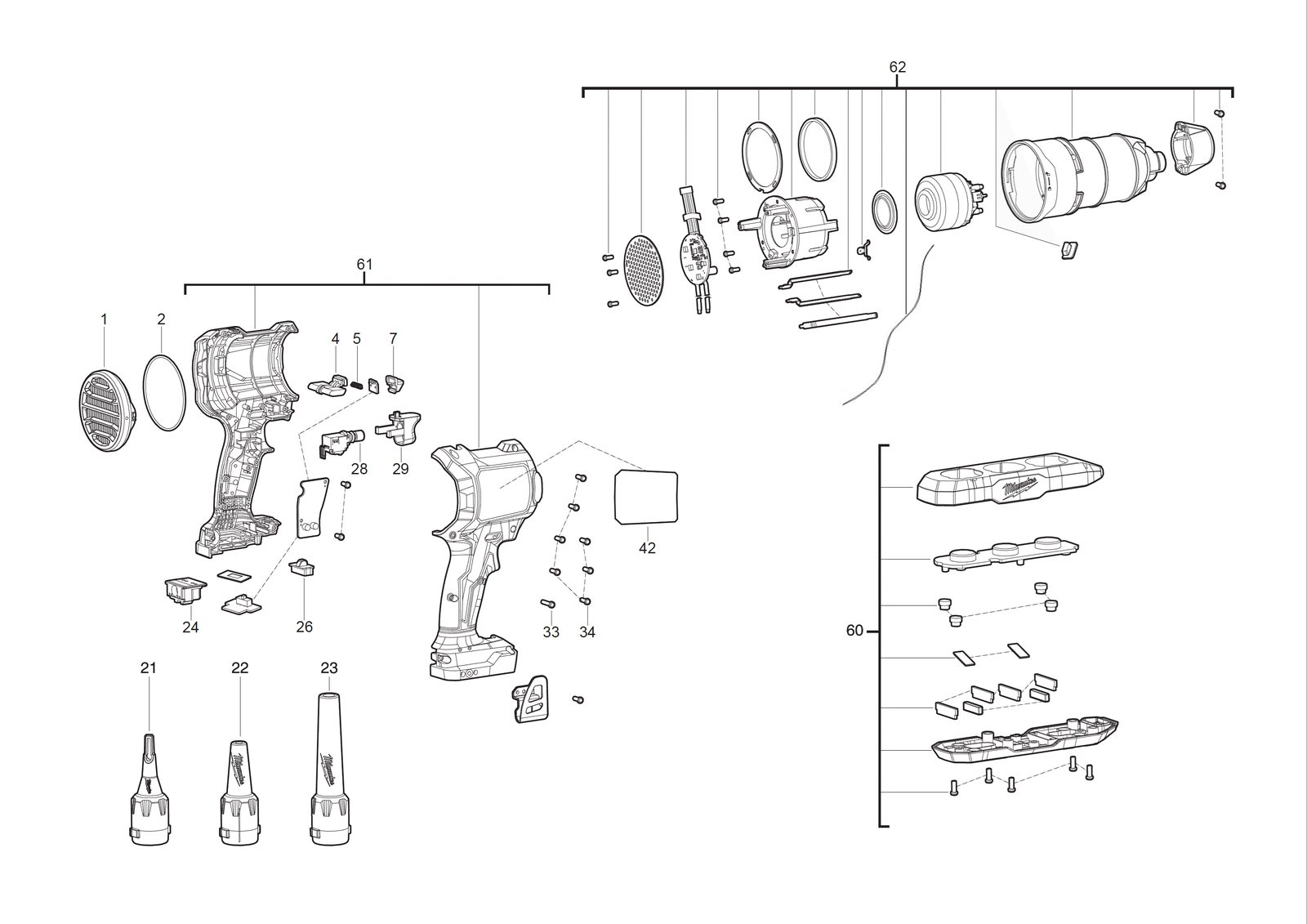

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ФильтрFILTER | 4931511381товар | 1 | 4058546652371 | |
| 2 | 0002 | УплотнениеSEAL | 4931511382товар | 1 | 4058546652388 | |
| 3 | 0004 | Курок / выключательTRIGGER | 4931511383товар | 1 | 4058546652395 | |
| 4 | 0005 | ПружинаSPRING | 4931511384товар | 1 | 4058546652401 | |
| 5 | 0007 | ЛинзаLENS | 4931511385товар | 1 | 4058546652418 | |
| 6 | 0021 | НасадкаNOZZLE | 4931508271товар | 1 | 4058546629335 | |
| 7 | 0022 | НасадкаNOZZLE | 4931508272товар | 1 | 4058546629342 | |
| 8 | 0023 | НасадкаNOZZLE | 4931508273товар | 1 | 4058546629359 | |
| 9 | 0024 | ДержательHOLDER | 4931511386товар | 1 | 4058546652425 | |
| 10 | 0026 | КнопкаBUTTON | 4931511387товар | 1 | 4058546652432 | |
| 11 | 0028 | ВыключательSWITCH | 4931511388товар | 1 | 4058546652449 | |
| 12 | 0029 | Курок / выключательTRIGGER | 4931511389товар | 1 | 4058546652456 | |
| 13 | 0033 | ВинтSCREW | 4931511390товар | 1 | 4058546652463 | |
| 14 | 0034 | ВинтSCREW | 4931511391товар | 7 | 4058546652470 | |
| 15 | 0042 | Шильдик / табличка данныхRATING PLATE | 4931511392товар | 1 | 4058546652487 | |
| 16 | 0060 | КронштейнBRACKET | 4931508275товар | 1 | 4058546629373 | |
| 17 | 0061 | КорпусHOUSING | 4931511393товар | 1 | 4058546652494 | |
| 18 | 0062 | ЭлектронныйELECTRONIC | 4931511394товар | 1 | 4058546652500 |
