Гайковёрт Milwaukee M18BLHIWF12-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18BLHIWF12-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLHIWF12-0XАртикул инструмента: 4933492787Код схемы: 400049786528 позицийКатегория: Гайковёрты и импульсный инструмент

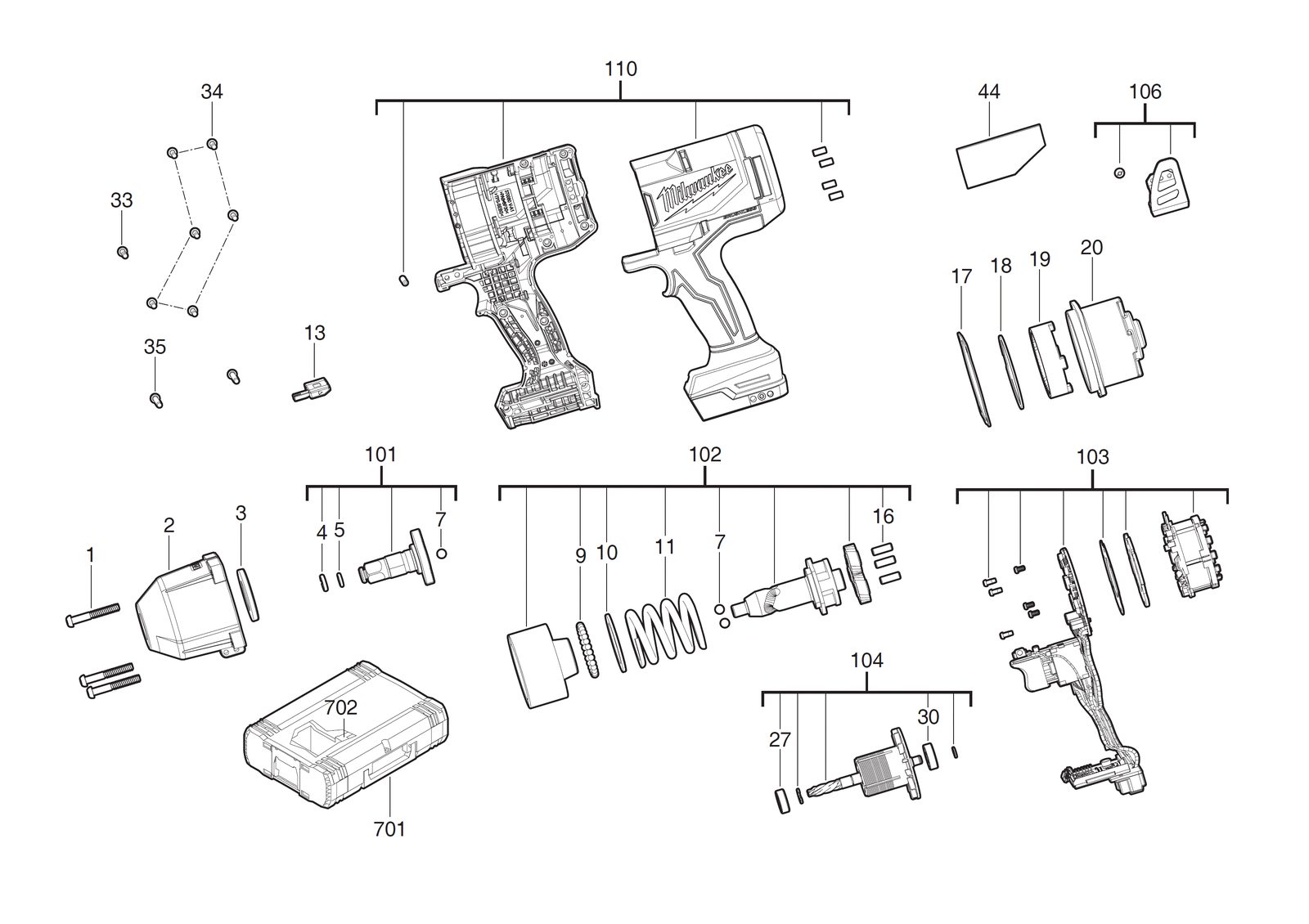

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Feed винтFEED SCREW | 4931465519товар | 4 | 4058546236199 | |
| 2 | 0002 | Корпус редуктораGEAR BOX HOUSING | 4931495994товар | 1 | 4058546531317 | |
| 3 | 0003 | Axial bear.washerAXIAL BEAR.WASHER | 4931495995товар | 1 | 4058546531324 | |
| 4 | 0004 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 6 | 0007 | ШарикBALL | 4931436148товар | 3 | 4002395880935 | |
| 7 | 0009 | ШарикBALL | 4931440453товар | 28 | 4002395892020 | |
| 8 | 0010 | Подшипник шайбаBEARING WASHER | 4931465313товар | 1 | 4058546234133 | |
| 9 | 0011 | ПружинаSPRING | 4931465314товар | 1 | 4058546234140 | |
| 10 | 0013 | Выключатель leverSWITCH LEVER | 4931495996товар | 1 | 4058546531331 | |
| 11 | 0016 | ШтифтPIN | 671565004товар | 3 | 4002395825028 | |
| 12 | 0017 | ПрокладкаGASKET | 4931495997товар | 1 | 4058546531348 | |
| 13 | 0018 | Стопорное кольцоHOLDING RING | 4931465319товар | 1 | 4058546234195 | |
| 14 | 0019 | Worm шестерня wheelWORM GEAR WHEEL | 4931495998товар | 1 | 4058546531355 | |
| 15 | 0020 | Корпус редуктораGEAR BOX HOUSING | 4931495999товар | 1 | 4058546531362 | |
| 16 | 0027 | Шариковый подшипникBALL BEARING | 4931496000товар | 1 | 4058546531379 | |
| 17 | 0030 | Шариковый подшипникBALL BEARING | 4931496001товар | 1 | 4058546531386 | |
| 18 | 0033 | ВинтSCREW | 4931465324товар | 1 | 4058546234249 | |
| 19 | 0034 | ВинтSCREW | 4931465326товар | 6 | — | |
| 20 | 0035 | ВинтSCREW | 4931465325товар | 2 | 4058546234256 | |
| 21 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931496002товар | 1 | 4058546531393 | |
| 22 | 0101 | Ведущий валDRIVING SHAFT | 4931496003товар | 1 | 4058546531409 | |
| 23 | 0102 | Шестерня unitGEAR UNIT | 4931496004товар | 1 | 4058546531416 | |
| 24 | 0103 | ЭлектронныйELECTRONIC | 4931496005товар | 1 | 4058546531423 | |
| 25 | 0104 | РоторROTOR | 4931496006товар | 1 | 4058546531430 | |
| 26 | 0106 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 27 | 0110 | КорпусHOUSING | 4931496007товар | 1 | 4058546531447 | |
| 28 | 0702 | ВставкаINSERT | 4931496008товар | 1 | 4058546531454 |
