Перфоратор Milwaukee M18BLHACD26-0X — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18BLHACD26-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLHACD26-0XАртикул инструмента: 4933492482Код схемы: 400049197743 позицииКатегория: Перфораторы и отбойные молотки

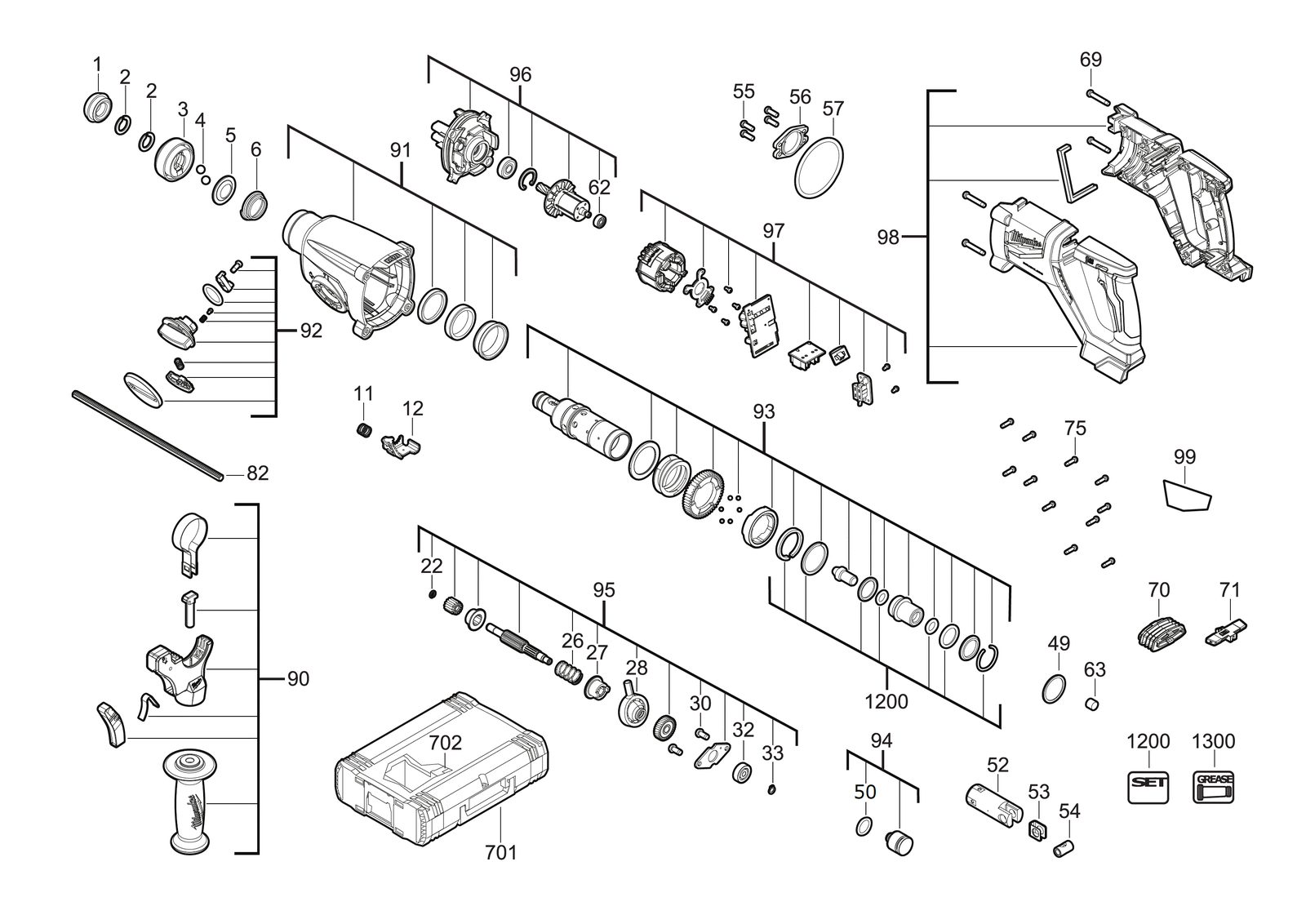

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Dust кожух колпачокDUST GUARD CAP | 4931495336товар | 1 | 4058546490041 | |
| 2 | 0002 | КольцоRING | 4931436764товар | 2 | 4002395179831 | |
| 3 | 0003 | ВтулкаSLEEVE | 4931495337товар | 1 | 4058546490058 | |
| 4 | 0004 | ШарикBALL | 4931453606товар | 2 | 4002395143832 | |
| 5 | 0005 | ПластинаPLATE | 4931436765товар | 1 | 4002395179824 | |
| 6 | 0006 | ПружинаSPRING | 4931453607товар | 1 | 4002395143849 | |
| 7 | 0011 | ПружинаSPRING | 692732001товар | 1 | 4002395852017 | |
| 8 | 0012 | Фиксирующий пластинаLOCKING PLATE | 4931495338товар | 1 | 4058546490065 | |
| 9 | 0022 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 10 | 0026 | ПружинаSPRING | 4931495339товар | 1 | 4058546490072 | |
| 11 | 0027 | МуфтаCOUPLING | 4931495340товар | 1 | 4058546490089 | |
| 12 | 0028 | ПодшипникBEARING | 4931495341товар | 1 | 4058546490096 | |
| 13 | 0030 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 14 | 0032 | Шариковый подшипникBALL BEARING | 4931495342товар | 1 | 4058546490102 | |
| 15 | 0033 | Стопорное кольцоHOLDING RING | 4931453975товар | 1 | 4002395283224 | |
| 16 | 0049 | ПружинаSPRING | 4931495343товар | 1 | 4058546490119 | |
| 17 | 0050 | Уплотнительное кольцоO-RING | 4931436820товар | 1 | 4002395179077 | |
| 18 | 0052 | PistonPISTON | 4931495344товар | 1 | 4058546490126 | |
| 19 | 0053 | ШайбаWASHER | 4931495345товар | 1 | 4058546490133 | |
| 20 | 0054 | Cylindrical болтCYLINDRICAL BOLT | 4931436807товар | 1 | 4002395180400 | |
| 21 | 0055 | ВинтSCREW | 4931472725товар | 4 | 4058546330279 | |
| 22 | 0056 | КронштейнBRACKET | 4931495346товар | 1 | 4058546490140 | |
| 23 | 0057 | Уплотнительное кольцоO-RING | 4931436533товар | 1 | 4002395251223 | |
| 24 | 0062 | Шариковый подшипникBALL BEARING | 4931466316товар | 1 | 4058546275334 | |
| 25 | 0063 | FeltFELT | 4931436536товар | 1 | 4002395251254 | |
| 26 | 0069 | ВинтSCREW | 4931495347товар | 4 | 4058546490157 | |
| 27 | 0070 | КорпусHOUSING | 4931495348товар | 1 | 4058546490164 | |
| 28 | 0071 | РычагLEVER | 4931495349товар | 1 | 4058546490171 | |
| 29 | 0075 | ВинтSCREW | 660570005товар | 11 | 4002395827329 | |
| 30 | 0082 | Depth gaugeDEPTH GAUGE | 4931479598товар | 1 | 4058546393618 | |
| 31 | 0090 | РукояткаHANDLE | 4931495350товар | 1 | 4058546490188 | |
| 32 | 0091 | КорпусHOUSING | 4931495351товар | 1 | 4058546490195 | |
| 33 | 0092 | Rotary выключательROTARY SWITCH | 4931495352товар | 1 | 4058546490201 | |
| 34 | 0093 | ШпиндельSPINDLE | 4931495353товар | 1 | 4058546490218 | |
| 35 | 0094 | StrikerSTRIKER | 4931495354товар | 1 | 4058546490225 | |
| 36 | 0095 | ВалSHAFT | 4931495355товар | 1 | 4058546490232 | |
| 37 | 0096 | РедукторGEAR BOX | 4931495356товар | 1 | 4058546490249 | |
| 38 | 0097 | ЭлектронныйELECTRONIC | 4931495357товар | 1 | 4058546490256 | |
| 39 | 0098 | КорпусHOUSING | 4931495358товар | 1 | 4058546490263 | |
| 40 | 0099 | Шильдик / табличка данныхRATING PLATE | 4931495359товар | 1 | 4058546490270 | |
| 41 | 0702 | ВставкаINSERT | 4931495360товар | 1 | 4058546490287 | |
| 42 | 1200 | Maintenance комплектMAINTENANCE SET | 4931495361товар | 1 | 4058546490294 | |
| 43 | 1300 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
