Дрель-шуруповёрт Milwaukee M18BLDDRC-0X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18BLDDRC-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLDDRC-0XАртикул инструмента: 4933492832Код схемы: 400048170921 позицияКатегория: Дрели и шуруповёрты

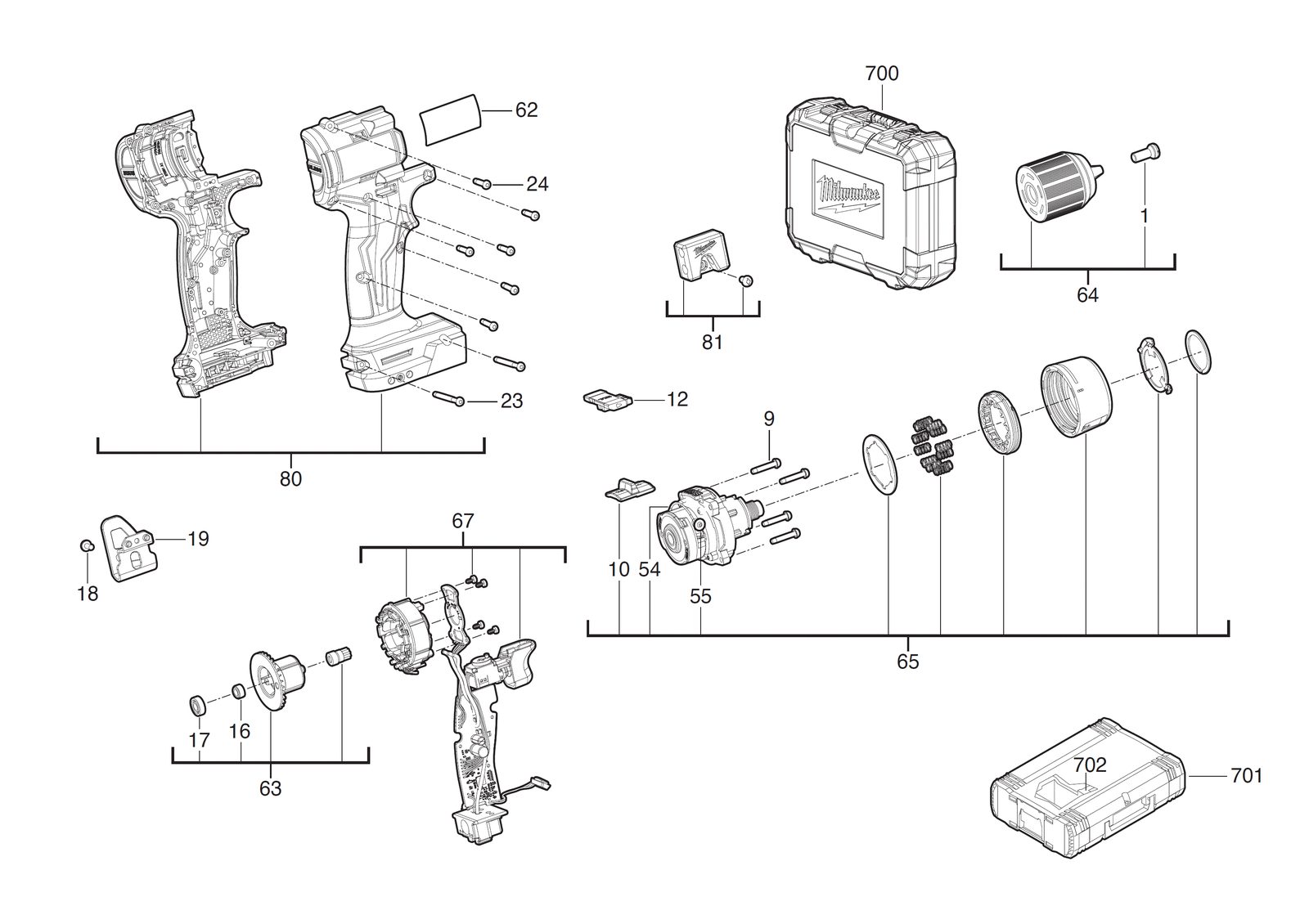

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465497товар | 1 | 4058546235970 | |
| 2 | 0009 | ВинтSCREW | 4931465984товар | 4 | 4058546272012 | |
| 3 | 0010 | Выключатель leverSWITCH LEVER | 4931495916товар | 1 | 4058546495848 | |
| 4 | 0012 | РычагLEVER | 4931495917товар | 1 | 4058546495855 | |
| 5 | 0016 | BushingBUSHING | 4931495918товар | 1 | 4058546530556 | |
| 6 | 0017 | Шариковый подшипникBALL BEARING | 4931495839товар | 1 | 4058546495077 | |
| 7 | 0018 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 8 | 0019 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 9 | 0023 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 10 | 0024 | ВинтSCREW | 4931465499товар | 6 | 4058546235994 | |
| 11 | 0054 | Racking leverRACKING LEVER | 4931465508товар | 1 | 4058546236083 | |
| 12 | 0055 | ВинтSCREW | 661262001товар | 2 | — | |
| 13 | 0062 | Шильдик / табличка данныхRATING PLATE | 4931495919товар | 1 | 4058546530563 | |
| 14 | 0063 | Ротор / якорьARMATURE | 4931495920товар | 1 | 4058546530570 | |
| 15 | 0064 | ПатронCHUCK | 4931495921товар | 1 | 4058546530587 | |
| 16 | 0065 | РедукторGEAR BOX | 4931495922товар | 1 | 4058546530594 | |
| 17 | 0067 | ЭлектронныйELECTRONIC | 4931495923товар | 1 | 4058546530600 | |
| 18 | 0080 | КорпусHOUSING | 4931495924товар | 1 | 4058546530617 | |
| 19 | 0081 | Bit держательBIT HOLDER | 4931494824товар | 1 | 4058546473969 | |
| 20 | 0700 | КейсCARRYING CASE | 4931495925товар | 1 | 4058546530624 | |
| 21 | 0702 | ВставкаINSERT | 4931495926товар | 1 | 4058546530631 |
