Дрель-шуруповёрт Milwaukee M18BLDD-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18BLDD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLDD-0Артикул инструмента: 4933448440Код схемы: 400044858015 позицийКатегория: Дрели и шуруповёрты

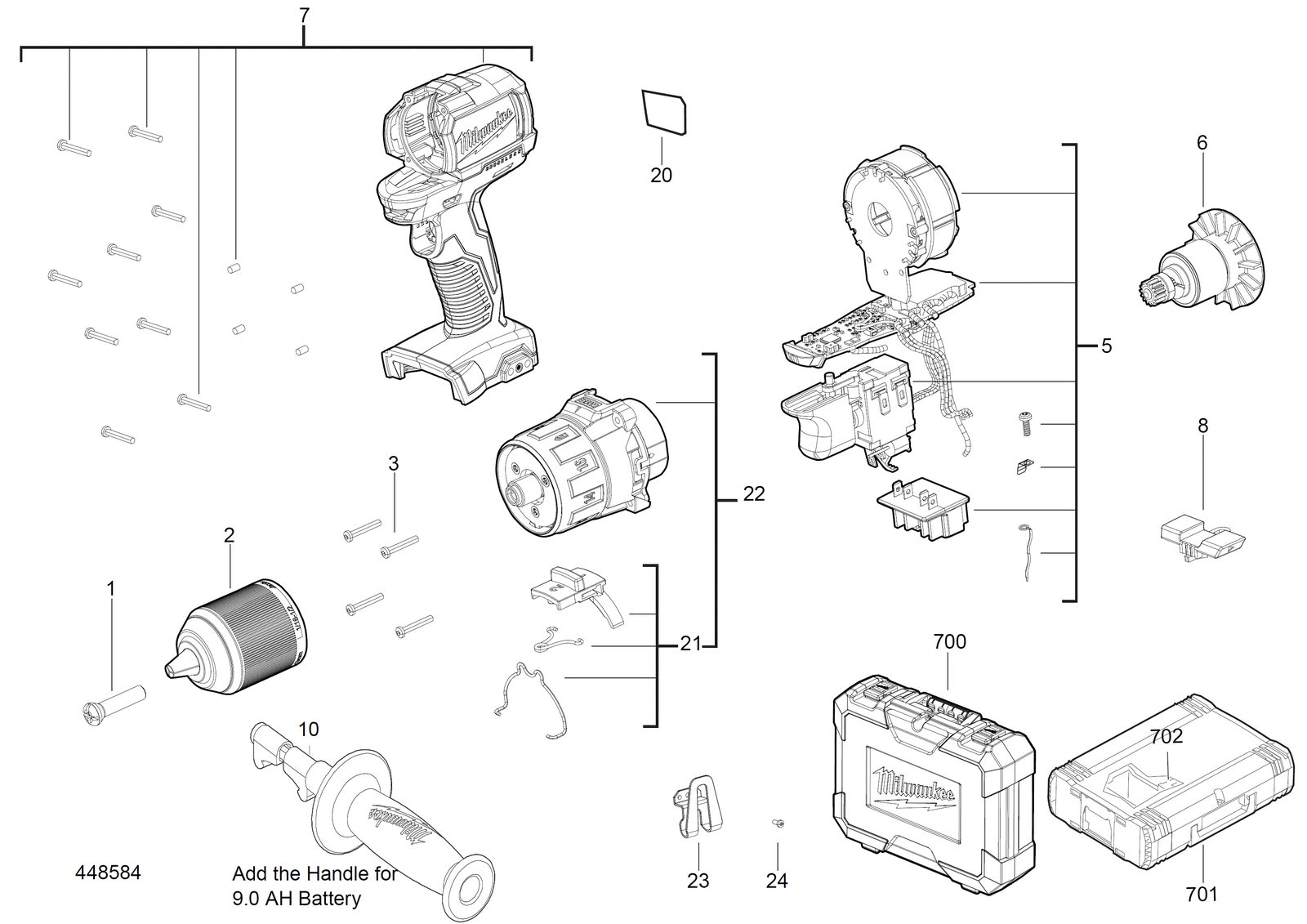

Схема инструмента
Таблица деталей — 15 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 2 | 0002 | ПатронCHUCK | 4931472722товар | 1 | 4058546330248 | |
| 3 | 0003 | ВинтSCREW | 4931436757товар | 4 | 4002395809844 | |
| 4 | 0005 | Электронный выключательELECTRONIC SWITCH | 4931436756товар | 1 | 4002395809837 | |
| 5 | 0006 | РоторROTOR | 4931436755товар | 1 | 4002395809820 | |
| 6 | 0007 | КорпусHOUSING | 4931436754товар | 1 | 4002395809813 | |
| 7 | 0008 | ВыключательSWITCH | 4931436753товар | 1 | 4002395809806 | |
| 8 | 0010 | Дополнительная рукояткаAUXILIARY HANDLE | 4931454527товар | 1 | 4058546009557 | |
| 9 | 0020 | Шильдик / табличка данныхRATING PLATE | 4931436752товар | 1 | 4002395809790 | |
| 10 | 0021 | Adjusting buttonADJUSTING BUTTON | 4931436751товар | 1 | 4002395809783 | |
| 11 | 0022 | Крышка редуктораGEAR BOX COVER | 4931436749товар | 1 | 4002395809769 | |
| 12 | 0023 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 13 | 0024 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 14 | 0700 | КейсCARRYING CASE | 4931436759товар | 1 | — | |
| 15 | 0702 | ВставкаINSERT | 4931436750товар | 1 | — |
