Пила Milwaukee M18BLCS66-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18BLCS66-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLCS66-0Артикул инструмента: 4933464588Код схемы: 400046792056 позицийКатегория: Пилы, лобзики и инструмент для резки

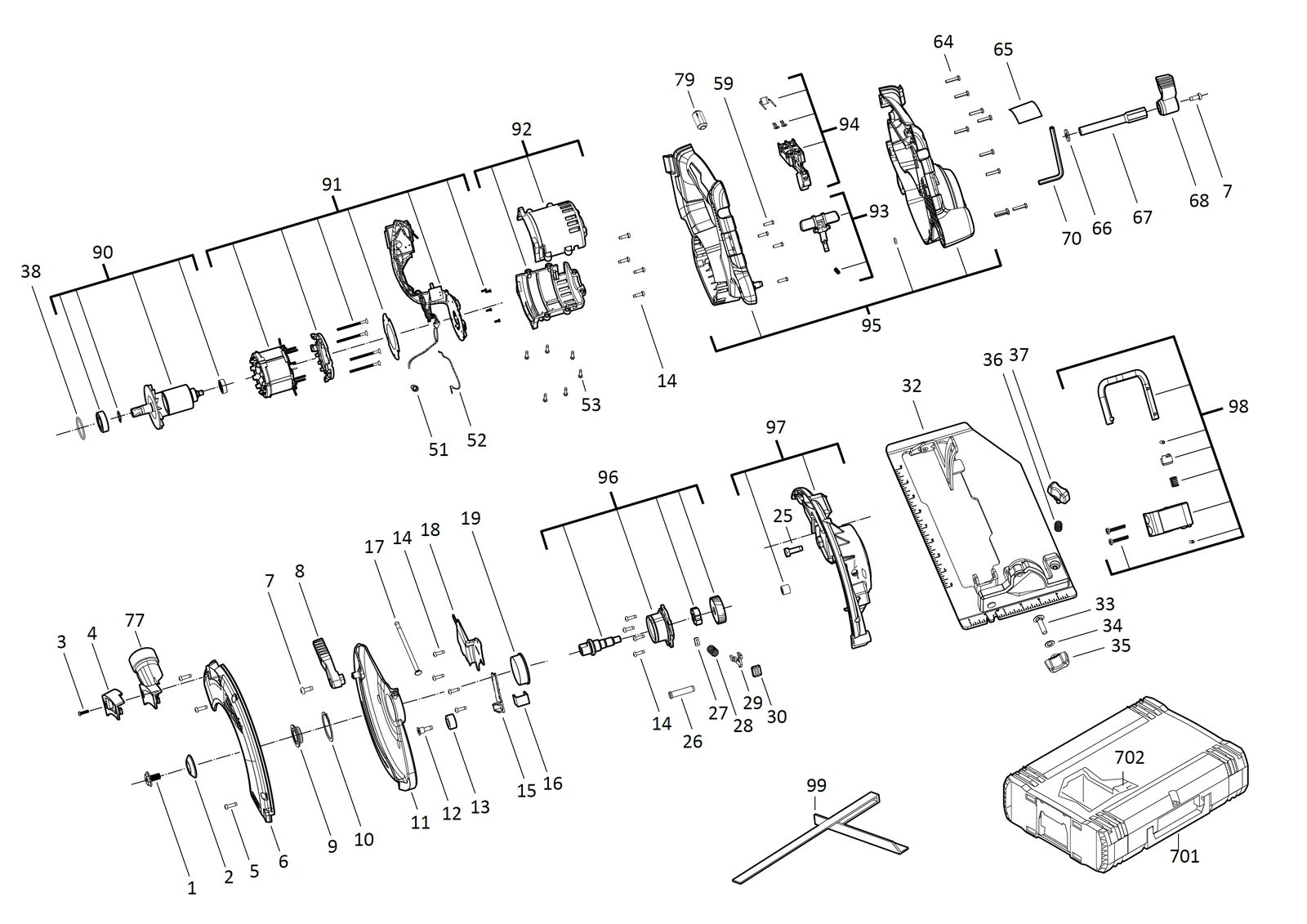

Схема инструмента
Таблица деталей — 56 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436453товар | 1 | 4002395251018 | |
| 2 | 0002 | ФланецFLANGE | 43340485товар | 1 | 4058546073374 | |
| 3 | 0003 | ВинтSCREW | 4931465872товар | 1 | 4058546239725 | |
| 4 | 0004 | Chip ejectorCHIP EJECTOR | 4931465873товар | 1 | 4058546239732 | |
| 5 | 0005 | ВинтSCREW | 4931435150товар | 3 | 4002395859948 | |
| 6 | 0006 | Защитный кожухGUARD | 4931465874товар | 1 | 4058546239749 | |
| 7 | 0007 | Винт torx винтSCREW TORX SCREW | 06825314товар | 2 | 4002395851935 | |
| 8 | 0008 | РычагLEVER | 4931436455товар | 1 | 4002395251032 | |
| 9 | 0009 | ФланецFLANGE | 4931465957товар | 1 | 4058546271749 | |
| 10 | 0010 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 11 | 0011 | Защитная крышкаGUARD CAP | 4931457177товар | 1 | 4058546242619 | |
| 12 | 0012 | ВинтSCREW | 45040485товар | 1 | — | |
| 13 | 0013 | Резиновый bumperRUBBER BUMPER | 4931465876товар | 1 | 4058546239763 | |
| 14 | 0014 | ВинтSCREW | 06825285товар | 12 | 4058546068844 | |
| 15 | 0015 | КрышкаCOVER | 4931436457товар | 1 | 4002395251056 | |
| 16 | 0016 | Indicator комплектINDICATOR SET | 4931436458товар | 1 | 4002395251063 | |
| 17 | 0017 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 18 | 0018 | ПластинаPLATE | 4931436459товар | 1 | 4002395251070 | |
| 19 | 0019 | КольцоRING | 4931436460товар | 1 | 4002395251087 | |
| 20 | 0025 | ВинтSCREW | 06755860товар | 1 | 4058546068745 | |
| 21 | 0026 | ШтифтPIN | 4931465877товар | 1 | 4058546239770 | |
| 22 | 0027 | Felt packingFELT PACKING | 45060720товар | 1 | 4058546074364 | |
| 23 | 0028 | ПружинаSPRING | 4931461124товар | 1 | 4058546032968 | |
| 24 | 0029 | ПружинаSPRING | 4931465878товар | 1 | 4058546239787 | |
| 25 | 0030 | Push-buttonPUSH-BUTTON | 42421030товар | 1 | 4058546073121 | |
| 26 | 0032 | Guide shoeGUIDE SHOE | 4931465879товар | 1 | 4058546239794 | |
| 27 | 0033 | Threaded штифтTHREADED PIN | 4931465880товар | 1 | 4058546239800 | |
| 28 | 0034 | ШайбаWASHER | 45881560товар | 1 | 4058546074845 | |
| 29 | 0035 | Knob рукояткаKNOB HANDLE | 4931465881товар | 1 | 4058546239817 | |
| 30 | 0036 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 | |
| 31 | 0037 | Ручка-регуляторKNOB | 43980720товар | 1 | 4058546073725 | |
| 32 | 0038 | Уплотнительное кольцоO-RING | 4931436466товар | 1 | 4002395251742 | |
| 33 | 0051 | Разъём / соединительCONNECTOR | 4931453770товар | 1 | 4002395142378 | |
| 34 | 0052 | WireWIRE | 4931465882товар | 1 | 4058546239824 | |
| 35 | 0053 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 36 | 0059 | ВинтSCREW | 4931465883товар | 4 | 4058546239831 | |
| 37 | 0064 | ВинтSCREW | 06827470товар | 10 | 4002395773367 | |
| 38 | 0065 | Шильдик / табличка данныхRATING PLATE | 4931465884товар | 1 | 4058546239848 | |
| 39 | 0066 | ШайбаWASHER | 45881545товар | 1 | — | |
| 40 | 0067 | ВалSHAFT | 45080395товар | 1 | 4058546074395 | |
| 41 | 0068 | Tension leverTENSION LEVER | 4931461131товар | 1 | 4058546033033 | |
| 42 | 0070 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 43 | 0077 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931465885товар | 1 | 4058546239855 | |
| 44 | 0079 | МагнитMAGNET | 4931466005товар | 1 | 4058546272227 | |
| 45 | 0090 | РоторROTOR | 4931465886товар | 1 | 4058546239862 | |
| 46 | 0091 | ЭлектронныйELECTRONIC | 4931465887товар | 1 | 4058546239879 | |
| 47 | 0092 | Комплект корпуса в сбореHOUSING SET ASSY | 4931465888товар | 1 | 4058546239886 | |
| 48 | 0093 | Фиксирующий leverLOCKING LEVER | 4931465889товар | 1 | 4058546239893 | |
| 49 | 0094 | ВыключательSWITCH | 4931465890товар | 1 | 4058546239909 | |
| 50 | 0095 | КорпусHOUSING | 4931465891товар | 1 | 4058546239916 | |
| 51 | 0096 | Ведущий валDRIVING SHAFT | 4931465892товар | 1 | 4058546239923 | |
| 52 | 0097 | Крышка редуктораGEAR BOX COVER | 4931465893товар | 1 | 4058546239930 | |
| 53 | 0098 | КрюкHOOK | 4931465894товар | 1 | 4058546239947 | |
| 54 | 0099 | Parallel guidePARALLEL GUIDE | 4931448018товар | 1 | 4002395249732 | |
| 55 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 56 | 0702 | ВставкаINSERT | 4931453859товар | 1 | 4002395273485 |
