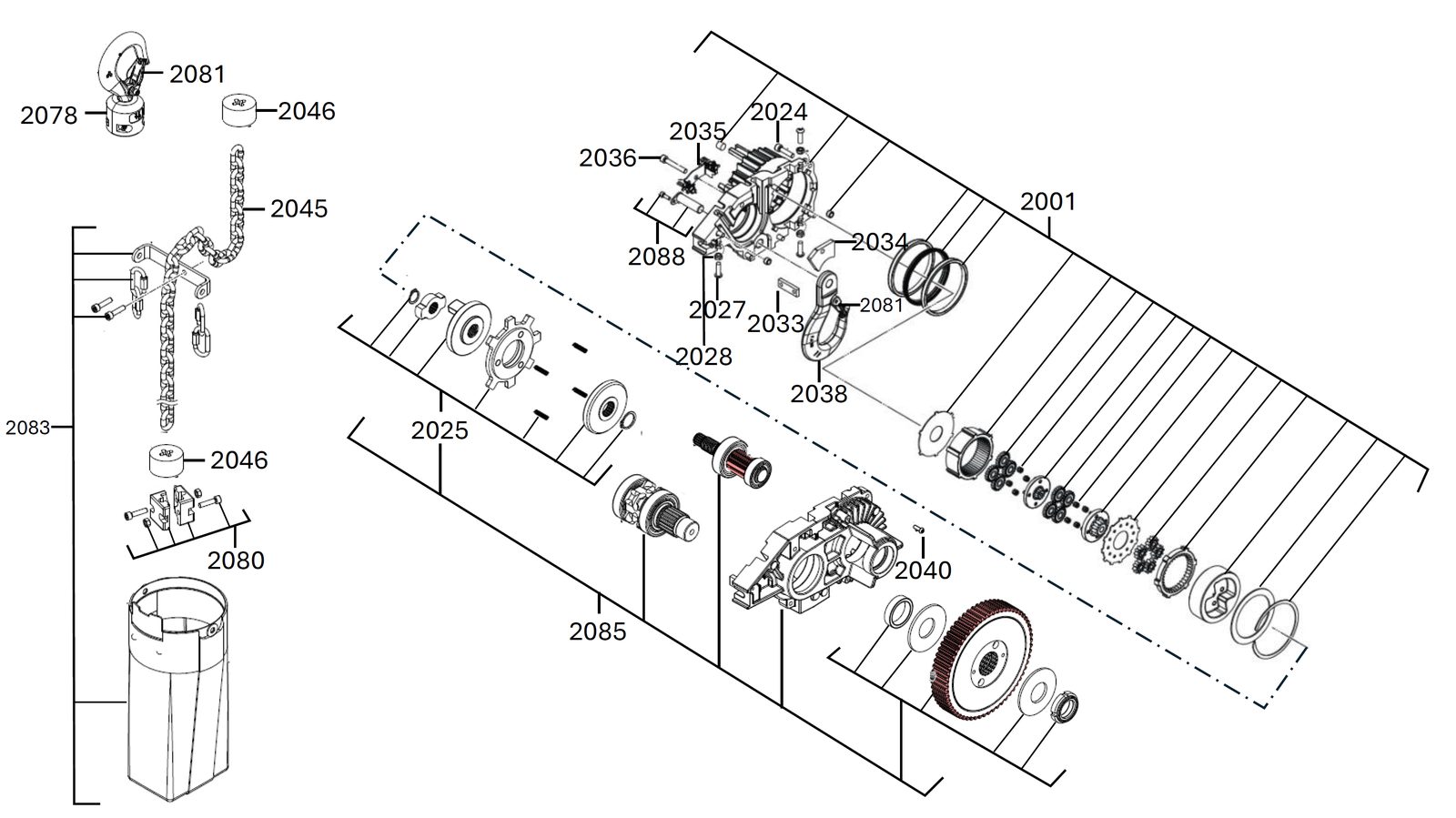

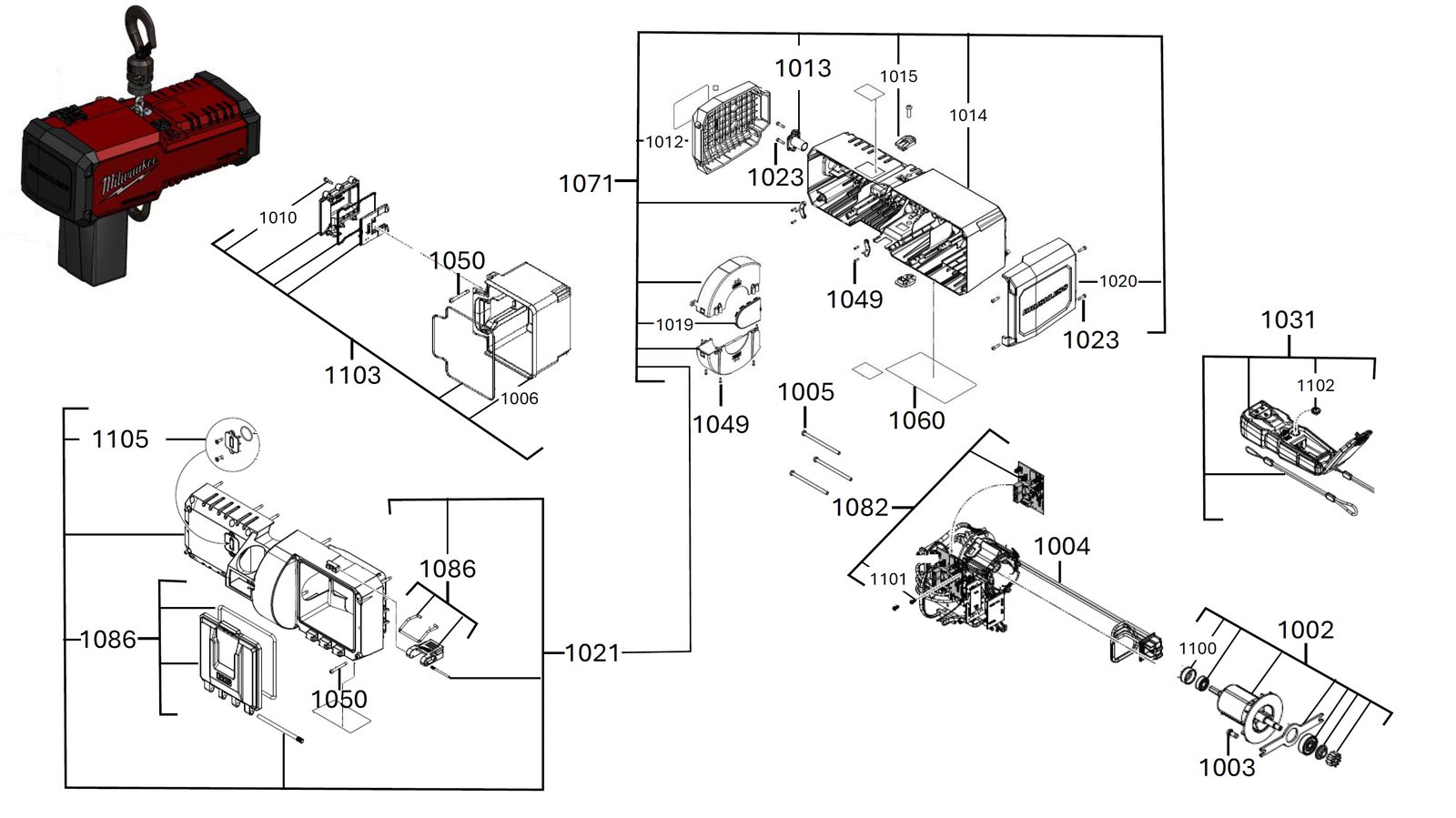

Перфоратор Milwaukee M18BLCHTO-121 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18BLCHTO-121. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BLCHTO-121Артикул инструмента: 4933500224Код схемы: 400049777045 позицийКатегория: Перфораторы и отбойные молотки
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1002 | Ротор / якорьARMATURE | 4931508353товар | 1 | 4058546630157 | |
| 2 | 1003 | ВинтSCREW | 4931508354товар | 2 | 4058546630164 | |
| 3 | 1004 | ЭлектронныйELECTRONIC | 4931508355товар | 1 | 4058546630171 | |
| 4 | 1005 | ВинтSCREW | 4931508356товар | 3 | 4058546630188 | |
| 5 | 1006 | КорпусHOUSING | 4931508357товар | 1 | 4058546630195 | |
| 6 | 1010 | ВинтSCREW | 4931480615товар | 6 | 4058546426309 | |
| 7 | 1012 | End крышка колпачокEND COVER CAP | 4931508358товар | 1 | 4058546630201 | |
| 8 | 1013 | КрышкаCOVER | 4931511284товар | 1 | 4058546651404 | |
| 9 | 1014 | КорпусHOUSING | 4931508359товар | 1 | 4058546630218 | |
| 10 | 1015 | PlugPLUG | 4931508360товар | 2 | 4058546630225 | |
| 11 | 1019 | DoorDOOR | 4931508361товар | 1 | 4058546630232 | |
| 12 | 1020 | End крышка колпачокEND COVER CAP | 4931508362товар | 1 | 4058546630249 | |
| 13 | 1021 | КорпусHOUSING | 4931508363товар | 1 | 4058546630256 | |
| 14 | 1023 | ВинтSCREW | 4931508364товар | 10 | 4058546630263 | |
| 15 | 1031 | Remote tsc controlREMOTE TSC CONTROL | 4931511285товар | 1 | 4058546651411 | |
| 16 | 1049 | ВинтSCREW | 4931508365товар | 7 | 4058546630270 | |
| 17 | 1050 | ВинтSCREW | 4931508366товар | 14 | 4058546630287 | |
| 18 | 1060 | Шильдик / табличка данныхRATING PLATE | 4931511286товар | 1 | 4058546651428 | |
| 19 | 1071 | КорпусHOUSING | 4931508367товар | 1 | 4058546630294 | |
| 20 | 1082 | ЭлектронныйELECTRONIC | 4931508368товар | 1 | 4058546630300 | |
| 21 | 1086 | DoorDOOR | 4931508369товар | 1 | 4058546630317 | |
| 22 | 1100 | End крышка колпачокEND COVER CAP | 4931508370товар | 1 | 4058546630324 | |
| 23 | 1101 | ВинтSCREW | 4931508371товар | 2 | 4058546630331 | |
| 24 | 1102 | КнопкаBUTTON | 4931508372товар | 1 | 4058546630348 | |
| 25 | 1103 | КорпусHOUSING | 4931511287товар | 1 | 4058546651435 | |
| 26 | 1105 | КрышкаCOVER | 4931511288товар | 1 | 4058546651442 | |
| 27 | 2001 | Шестерня кейсGEAR CASE | 4931508373товар | 1 | 4058546630355 | |
| 28 | 2024 | ВинтSCREW | 4931508374товар | 12 | 4058546630362 | |
| 29 | 2025 | Шестерня редуктор комплектGEAR BOX KIT | 4931508375товар | 1 | 4058546630379 | |
| 30 | 2027 | ВинтSCREW | 4931508802товар | 3 | 4058546634643 | |
| 31 | 2028 | ГайкаNUT | 4931480075товар | 3 | 4058546420901 | |
| 32 | 2033 | ГайкаNUT | 4931508376товар | 1 | 4058546630386 | |
| 33 | 2034 | Cross bracketCROSS BRACKET | 4931508377товар | 1 | 4058546630393 | |
| 34 | 2035 | ЭлектронныйELECTRONIC | 4931508378товар | 1 | 4058546630409 | |
| 35 | 2036 | ВинтSCREW | 4931508379товар | 1 | 4058546630416 | |
| 36 | 2038 | КрюкHOOK | 4931508380товар | 1 | 4058546630423 | |
| 37 | 2040 | ВинтSCREW | 4931508381товар | 4 | 4058546630430 | |
| 38 | 2045 | ЦепьCHAIN | 4931508382товар | 1 | 4058546630447 | |
| 39 | 2046 | Резиновый bumperRUBBER BUMPER | 4931508383товар | 2 | 4058546630454 | |
| 40 | 2078 | BlockBLOCK | 4931508384товар | 1 | 4058546630461 | |
| 41 | 2080 | BlockBLOCK | 4931508385товар | 1 | 4058546630478 | |
| 42 | 2081 | LatchLATCH | 4931508386товар | 2 | 4058546630485 | |
| 43 | 2083 | BagBAG | 4931508387товар | 1 | 4058546630492 | |
| 44 | 2085 | Шестерня кейсGEAR CASE | 4931508388товар | 1 | 4058546630508 | |
| 45 | 2088 | ВинтSCREW | 4931508389товар | 1 | 4058546630515 |
