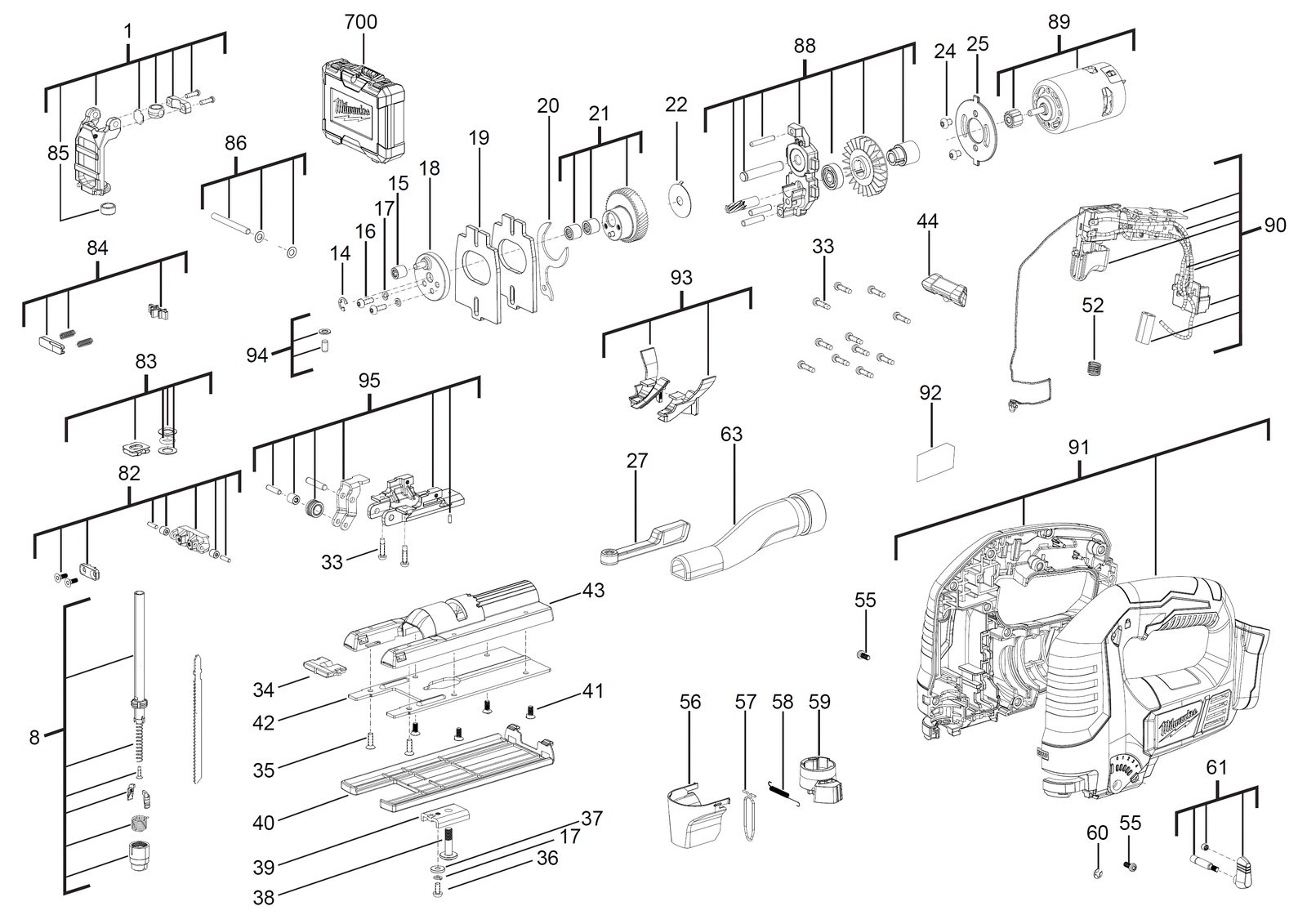

Лобзик Milwaukee M18BJS-0X — взрыв-схема
Сервисная страница: Лобзик Milwaukee M18BJS-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BJS-0XАртикул инструмента: 4933459573Код схемы: 400045686049 позицийКатегория: Пилы, лобзики и инструмент для резки
Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Guide elementGUIDE ELEMENT | 4931454297товар | 1 | 4002395284078 | |
| 2 | 0008 | ТолкательRAM | 4931454298товар | 1 | 4002395284085 | |
| 3 | 0014 | Retaining кольцоRETAINING RING | 4931454299товар | 1 | — | |
| 4 | 0015 | Шариковый подшипникBALL BEARING | 4931454300товар | 1 | 4002395284702 | |
| 5 | 0016 | ВинтSCREW | 4931454301товар | 2 | 4002395284719 | |
| 6 | 0017 | ШайбаWASHER | 4931454302товар | 3 | 4002395284726 | |
| 7 | 0018 | ExcenterEXCENTER | 4931454303товар | 1 | — | |
| 8 | 0019 | Eccentric подшипникECCENTRIC BEARING | 4931454304товар | 2 | 4002395284740 | |
| 9 | 0020 | Eccentric discECCENTRIC DISC | 4931454305товар | 1 | 4002395284757 | |
| 10 | 0021 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931454306товар | 1 | 4002395284764 | |
| 11 | 0022 | ШайбаWASHER | 4931454307товар | 1 | 4002395284771 | |
| 12 | 0024 | ВинтSCREW | 4931454308товар | 2 | 4002395284788 | |
| 13 | 0025 | Двигатель пластинаMOTOR PLATE | 4931454309товар | 1 | 4002395284795 | |
| 14 | 0027 | РычагLEVER | 4931454310товар | 1 | 4002395285402 | |
| 15 | 0033 | ВинтSCREW | 660024030товар | 13 | 4002395826957 | |
| 16 | 0034 | Ant-chipping deviceANT-CHIPPING DEVICE | 4931431787товар | 1 | 4002395895700 | |
| 17 | 0035 | ВинтSCREW | 4931453302товар | 2 | 4002395160846 | |
| 18 | 0036 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 19 | 0037 | ШайбаWASHER | 4931454311товар | 1 | 4002395285419 | |
| 20 | 0038 | ВинтSCREW | 4931454312товар | 1 | 4002395285426 | |
| 21 | 0039 | Holding пластинаHOLDING PLATE | 4931454313товар | 1 | 4002395285433 | |
| 22 | 0040 | КрышкаCOVER | 4931454314товар | 1 | 4002395285440 | |
| 23 | 0041 | ВинтSCREW | 4931454315товар | 4 | 4002395285457 | |
| 24 | 0042 | Опорная плитаBASE PLATE | 4931454316товар | 1 | 4002395285464 | |
| 25 | 0043 | Опорная плитаBASE PLATE | 4931454317товар | 1 | 4002395285471 | |
| 26 | 0044 | Push-buttonPUSH-BUTTON | 4931454318товар | 1 | 4002395285488 | |
| 27 | 0052 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 28 | 0055 | ВинтSCREW | 660400005товар | 2 | — | |
| 29 | 0056 | КрышкаCOVER | 4931454319товар | 1 | 4002395285495 | |
| 30 | 0057 | Distance держательDISTANCE HOLDER | 4931454320товар | 1 | 4002395286102 | |
| 31 | 0058 | ПружинаSPRING | 4931454321товар | 1 | 4002395286119 | |
| 32 | 0059 | РычагLEVER | 4931454322товар | 1 | 4002395286126 | |
| 33 | 0060 | КольцоRING | 4931454323товар | 1 | 4002395286133 | |
| 34 | 0061 | РычагLEVER | 4931454324товар | 1 | 4002395286140 | |
| 35 | 0063 | Dust extractionDUST EXTRACTION | 4931454325товар | 1 | 4002395286157 | |
| 36 | 0082 | Connection комплектCONNECTION SET | 4931454326товар | 1 | 4002395286164 | |
| 37 | 0083 | Шайба pack/5WASHER PACK/5 | 4931454327товар | 1 | 4002395286171 | |
| 38 | 0084 | Backing пластинаBACKING PLATE | 4931454328товар | 1 | 4002395286188 | |
| 39 | 0085 | Шариковый подшипникBALL BEARING | 4931454329товар | 1 | 4002395286195 | |
| 40 | 0086 | Шайба pack/5WASHER PACK/5 | 4931454330товар | 1 | 4002395286805 | |
| 41 | 0088 | ВентиляторFAN | 4931454331товар | 1 | 4002395286812 | |
| 42 | 0089 | Двигатель в сбореMOTOR ASSEMBLY | 4931454332товар | 1 | 4002395286829 | |
| 43 | 0090 | ВыключательSWITCH | 4931454333товар | 1 | 4002395286836 | |
| 44 | 0091 | КорпусHOUSING | 4931454334товар | 1 | 4002395286843 | |
| 45 | 0092 | Шильдик / табличка данныхRATING PLATE | 4931454335товар | 1 | — | |
| 46 | 0093 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931454336товар | 1 | 4002395286867 | |
| 47 | 0094 | УплотнениеSEAL | 4931454337товар | 1 | 4002395286874 | |
| 48 | 0095 | Support roll держательSUPPORT ROLL HOLDER | 4931454338товар | 1 | 4002395286881 | |
| 49 | 0700 | КейсCARRYING CASE | 4931454339товар | 1 | 4002395286898 |
