Гайковёрт Milwaukee M18BIW12-402C — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18BIW12-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BIW12-402CАртикул инструмента: 4933443607Код схемы: 400044359138 позицийКатегория: Гайковёрты и импульсный инструмент

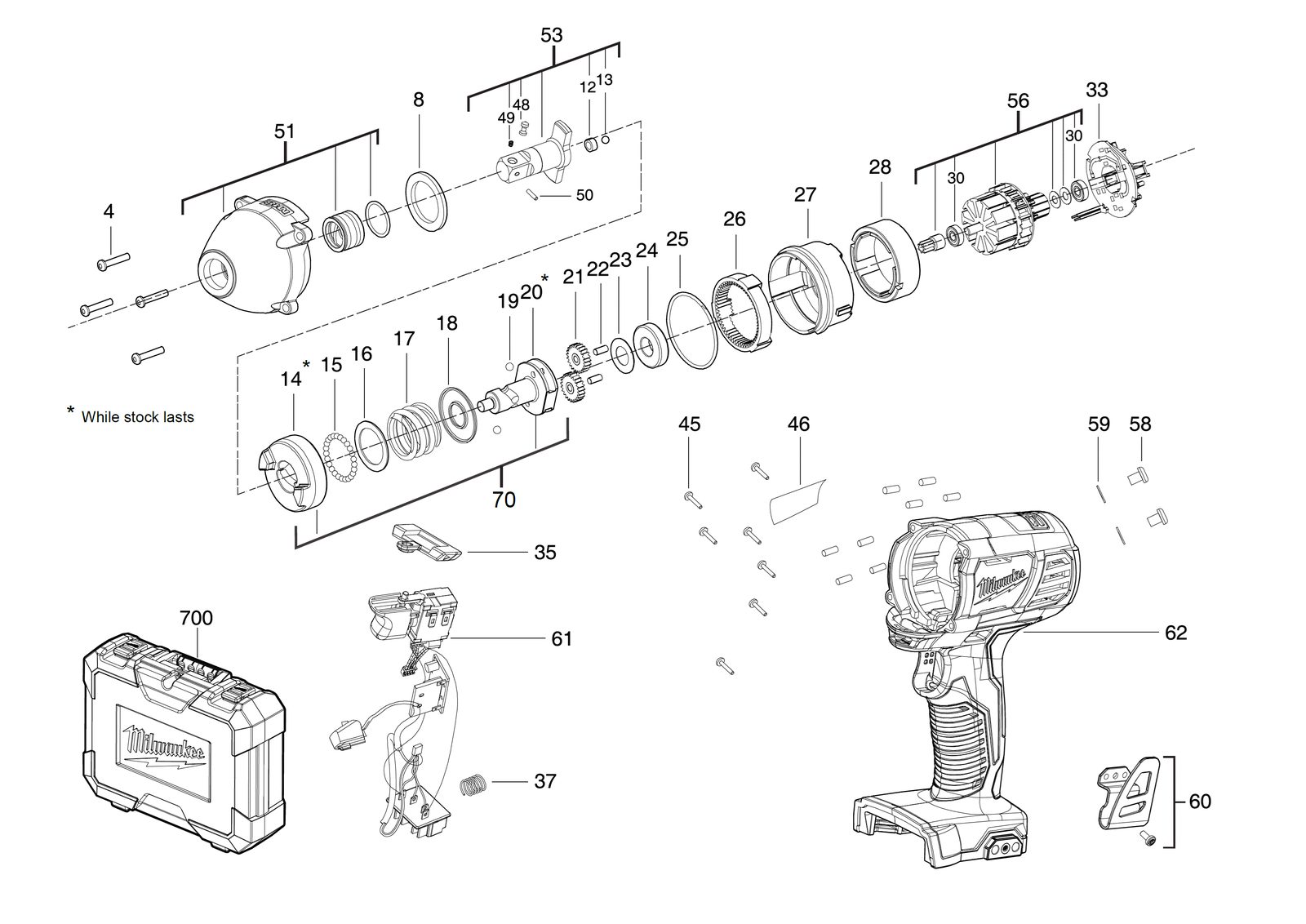

Схема инструмента
Таблица деталей — 38 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ВинтSCREW | 4931436054товар | 4 | 4002395876372 | |
| 2 | 0008 | ШайбаWASHER | 4931452798товар | 1 | 4002395169283 | |
| 3 | 0012 | Игольчатый подшипникNEEDLE BEARING | 4931446185товар | 1 | 4002395877645 | |
| 4 | 0013 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 5 | 0014 | Percussion bodyPERCUSSION BODY | 4931436056товар | 1 | 4002395876396 | |
| 6 | 0015 | ШарикBALL | 4931440309товар | 30 | 4002395892013 | |
| 7 | 0016 | ШайбаWASHER | 4931436057товар | 1 | 4002395877003 | |
| 8 | 0017 | ПружинаSPRING | 4931436058товар | 1 | — | |
| 9 | 0018 | ШайбаWASHER | 4931436059товар | 1 | 4002395877027 | |
| 10 | 0019 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 11 | 0020 | ТолкательRAM | 4931436060товар | 1 | 4002395877034 | |
| 12 | 0021 | Planet шестерняPLANET GEAR | 4931436061товар | 2 | 4002395877041 | |
| 13 | 0022 | Cylinder штифтCYLINDER PIN | 4931435378товар | 2 | 4002395889341 | |
| 14 | 0023 | ШайбаWASHER | 4931435379товар | 1 | 4002395889358 | |
| 15 | 0024 | Шариковый подшипникBALL BEARING | 4931436062товар | 1 | 4002395877058 | |
| 16 | 0025 | Стопорное кольцоHOLDING RING | 4931436063товар | 1 | — | |
| 17 | 0026 | Worm шестерня wheelWORM GEAR WHEEL | 4931436064товар | 1 | — | |
| 18 | 0027 | КорпусHOUSING | 4931436065товар | 1 | — | |
| 19 | 0028 | Статор / электрическое полеELECTRIC FIELD | 4931454076товар | 1 | 4002395287512 | |
| 20 | 0030 | Шариковый подшипникBALL BEARING | 681262001товар | 2 | 4002395806126 | |
| 21 | 0033 | Комплект угольных щётокCARBON BRUSH SET | 4931436067товар | 1 | 4002395877799 | |
| 22 | 0035 | РычагLEVER | 4931436068товар | 1 | 4002395878406 | |
| 23 | 0037 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 24 | 0045 | ВинтSCREW | 660851001товар | 9 | 4002395823239 | |
| 25 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931436069товар | 1 | 4002395878413 | |
| 26 | 0048 | ШтифтPIN | 4931436207товар | 1 | 4002395883523 | |
| 27 | 0049 | ПружинаSPRING | 4931436071товар | 1 | 4002395878437 | |
| 28 | 0050 | ШтифтPIN | 4931436072товар | 1 | 4002395878444 | |
| 29 | 0051 | КорпусHOUSING | 4931436073товар | 1 | 4002395878451 | |
| 30 | 0053 | DriveDRIVE | 4931436074товар | 1 | 4002395878468 | |
| 31 | 0056 | Ротор / якорьARMATURE | 4931436075товар | 1 | 4002395878475 | |
| 32 | 0058 | Пружина шайбаSPRING WASHER | 670028003товар | 2 | 4002395846627 | |
| 33 | 0059 | ВинтSCREW | 4931435990товар | 2 | 4002395876402 | |
| 34 | 0060 | ДержательHOLDER | 4931436076товар | 1 | 4002395878482 | |
| 35 | 0061 | Выключатель в сборе электронныйSWITCH ASSEMBLY electronic | 4931436077товар | 1 | 4002395878499 | |
| 36 | 0062 | РукояткаHANDLE | 4931436078товар | 1 | 4002395878505 | |
| 37 | 0070 | Cam валCAM SHAFT | 4931511005товар | 1 | 4058546636678 | |
| 38 | 0700 | КейсCARRYING CASE | 4931436079товар | 1 | — |
