Компрессор Milwaukee M18BID-0 — взрыв-схема
Сервисная страница: Компрессор Milwaukee M18BID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BID-0Артикул инструмента: 4933443570Код схемы: 400044357128 позицийКатегория: Насосы и компрессоры

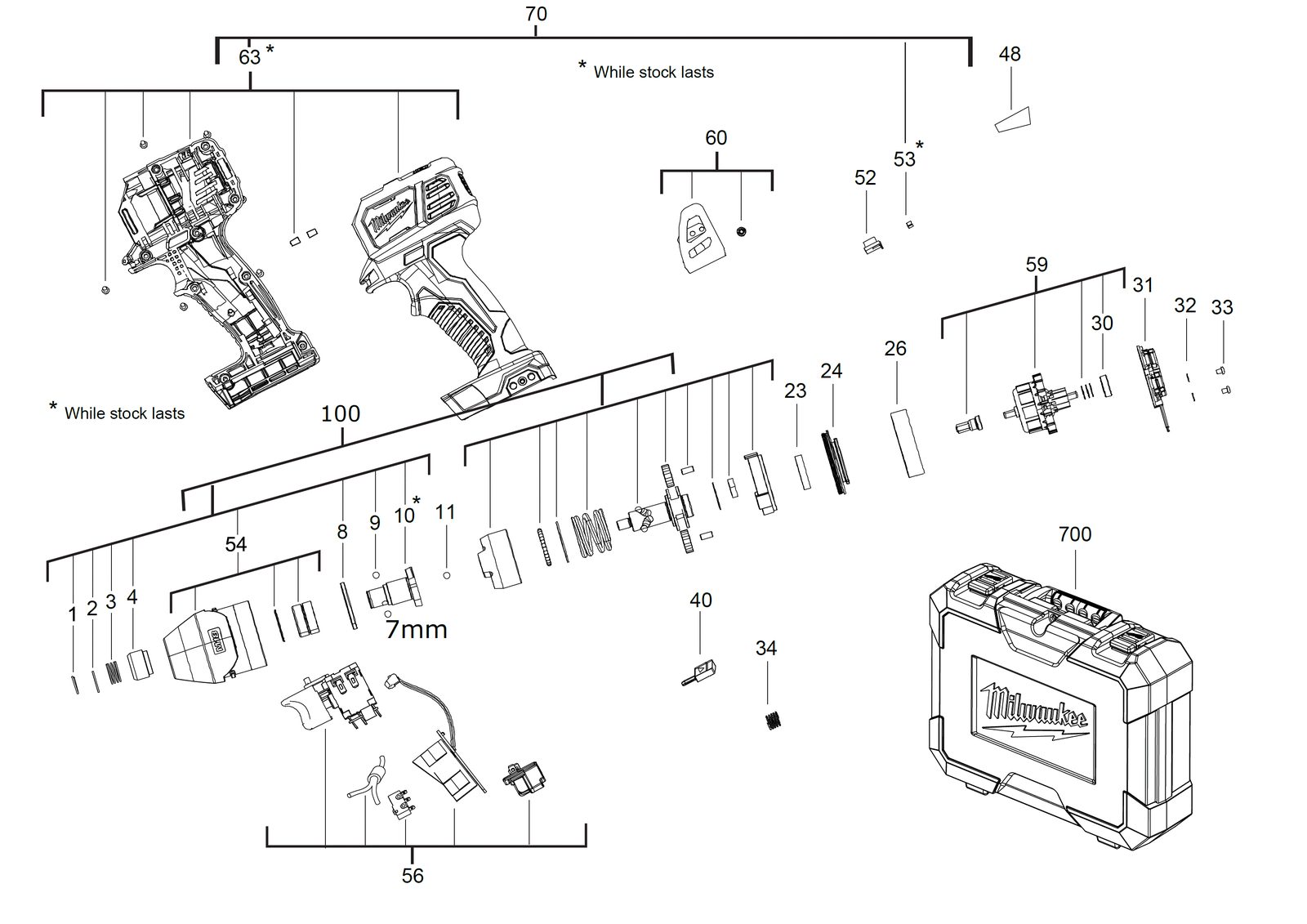

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Стопорное кольцоHOLDING RING | 4931436098товар | 1 | 4002395879908 | |
| 2 | 0002 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 3 | 0003 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931436083товар | 1 | 4002395878550 | |
| 5 | 0008 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 6 | 0009 | ШарикBALL | 670220001товар | 1 | 4002395761920 | |
| 7 | 0010 | DriveDRIVE | 4931436082товар | 1 | — | |
| 8 | 0011 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 9 | 0023 | Шариковый подшипникBALL BEARING | 4931436097товар | 1 | 4002395879298 | |
| 10 | 0024 | КорпусHOUSING | 4931436096товар | 1 | 4002395879281 | |
| 11 | 0026 | Статор / электрическое полеELECTRIC FIELD | 4931454081товар | 1 | 4002395287567 | |
| 12 | 0030 | Шариковый подшипникBALL BEARING | 681286001товар | 1 | 4002395824014 | |
| 13 | 0031 | Комплект угольных щётокCARBON BRUSH SET | 4931436094товар | 1 | 4002395879267 | |
| 14 | 0032 | Пружина шайбаSPRING WASHER | 670028003товар | 1 | 4002395846627 | |
| 15 | 0033 | ВинтSCREW | 4931435990товар | 1 | 4002395876402 | |
| 16 | 0034 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 17 | 0040 | РычагLEVER | 4931436068товар | 1 | 4002395878406 | |
| 18 | 0048 | Шильдик / табличка данныхRATING PLATE | 4931436093товар | 1 | 4002395878598 | |
| 19 | 0052 | Выключатель leverSWITCH LEVER | 4931436092товар | 1 | — | |
| 20 | 0053 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 21 | 0054 | Шестерня headGEAR HEAD | 4931436085товар | 1 | 4002395878574 | |
| 22 | 0056 | Выключатель комплектSWITCH KIT | 4931436090товар | 1 | 4002395879236 | |
| 23 | 0059 | Двигатель в сбореMOTOR ASSEMBLY | 4931436088товар | 1 | 4002395879212 | |
| 24 | 0060 | ДержательHOLDER | 4931436076товар | 1 | 4002395878482 | |
| 25 | 0063 | КорпусHOUSING | 4931436087товар | 1 | 4002395879205 | |
| 26 | 0070 | Корпус комплект with пружинаHOUSING set with spring | 4931456815товар | 1 | — | |
| 27 | 0100 | Gearhead комплектGEARHEAD SET | 4931467108товар | 1 | — | |
| 28 | 0700 | КейсCARRYING CASE | 4931436086товар | 1 | 4002395878581 |
