Компрессор Milwaukee M18BI-0 — взрыв-схема
Сервисная страница: Компрессор Milwaukee M18BI-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BI-0Артикул инструмента: 4933478706Код схемы: 400048353924 позицииКатегория: Насосы и компрессоры

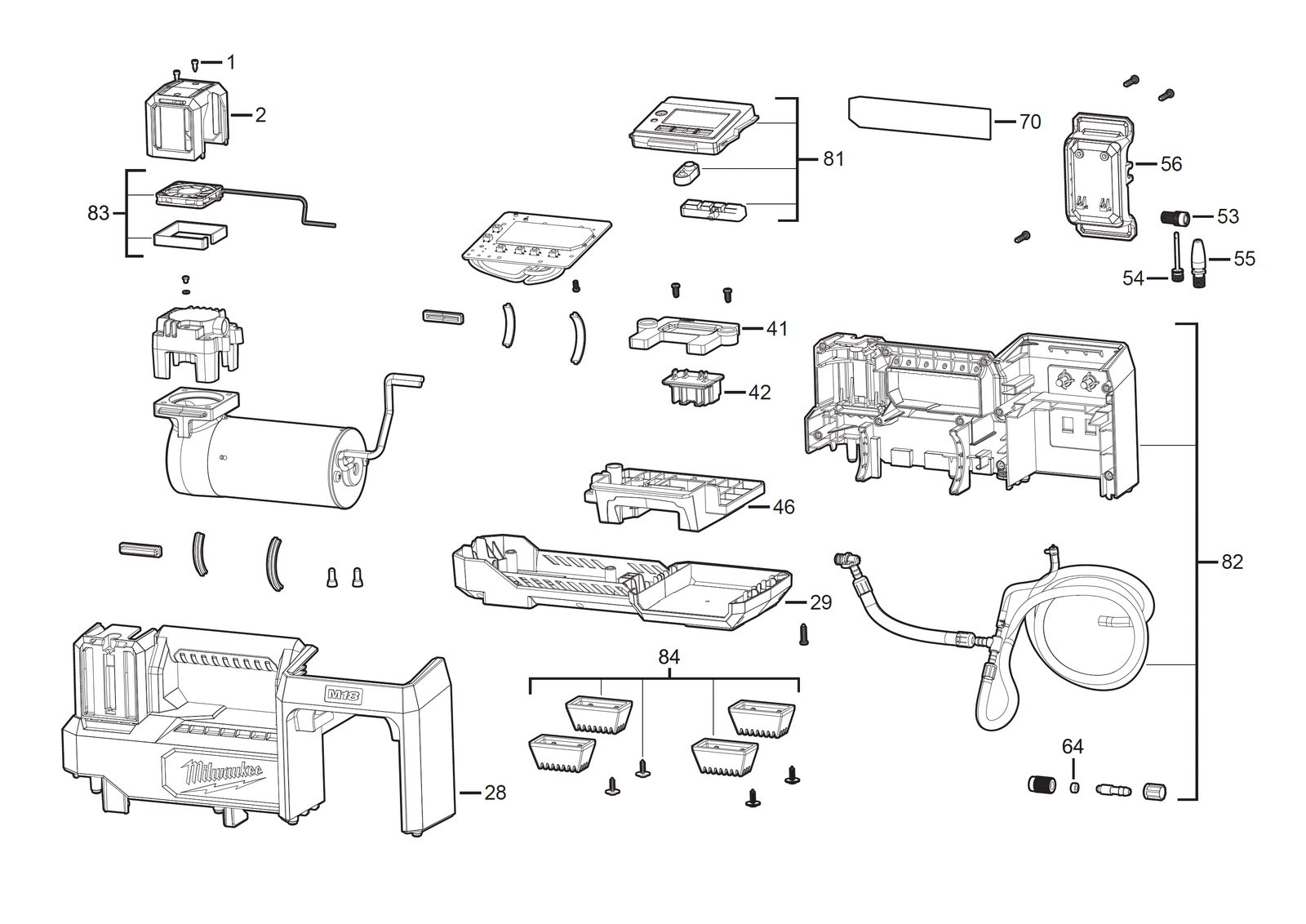

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931480801товар | 2 | 4058546428167 | |
| 2 | 0002 | ГоловкаHEAD | 4931480802товар | 1 | 4058546428174 | |
| 3 | 0005 | ВинтSCREW | 4931511496товар | 2 | 4058546653521 | |
| 4 | 0006 | ШайбаWASHER | 4931511497товар | 2 | 4058546653538 | |
| 5 | 0026 | Подошва / площадкаPAD | 4931511498товар | 2 | 4058546653545 | |
| 6 | 0028 | КорпусHOUSING | 4931480807товар | 1 | 4058546428228 | |
| 7 | 0029 | Опорная плитаBASE PLATE | 4931480808товар | 1 | 4058546428235 | |
| 8 | 0039 | ВинтSCREW | 4931511499товар | 7 | 4058546653552 | |
| 9 | 0041 | КолпачокCAP | 4931480811товар | 1 | 4058546428266 | |
| 10 | 0042 | Разъём / соединительCONNECTOR | 4931453611товар | 1 | — | |
| 11 | 0045 | Разъём / соединительCONNECTOR | 4931511500товар | 2 | 4058546653569 | |
| 12 | 0046 | Guide railGUIDE RAIL | 4931480814товар | 1 | 4058546428297 | |
| 13 | 0053 | ПереходникADAPTOR | 4931480815товар | 1 | 4058546428303 | |
| 14 | 0054 | Filling игольчатыйFILLING NEEDLE | 4931480816товар | 1 | 4058546428310 | |
| 15 | 0055 | НасадкаNOZZLE | 4931480817товар | 1 | 4058546428327 | |
| 16 | 0056 | ДержательHOLDER | 4931480818товар | 1 | 4058546428334 | |
| 17 | 0064 | ПрокладкаGASKET | 4931480819товар | 1 | 4058546428341 | |
| 18 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931480820товар | 1 | 4058546428358 | |
| 19 | 0081 | Control panel комплектCONTROL PANEL KIT | 4931480821товар | 1 | 4058546428365 | |
| 20 | 0082 | ШлангHOSE | 4931480822товар | 1 | 4058546428372 | |
| 21 | 0083 | ВентиляторFAN | 4931480823товар | 1 | 4058546428389 | |
| 22 | 0084 | ВинтSCREW | 4931480824товар | 1 | 4058546428396 | |
| 23 | 0085 | Motorpump assemblMOTORPUMP ASSEMBL | 4931511501товар | 1 | 4058546653576 | |
| 24 | 0086 | ЭлектронныйELECTRONIC | 4931511502товар | 1 | 4058546653583 |
