Инструмент Milwaukee M18BHG-502C — взрыв-схема
Сервисная страница: Инструмент Milwaukee M18BHG-502C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BHG-502CАртикул инструмента: 4933459772Код схемы: 400046090116 позицийКатегория: Прочий инструмент Milwaukee

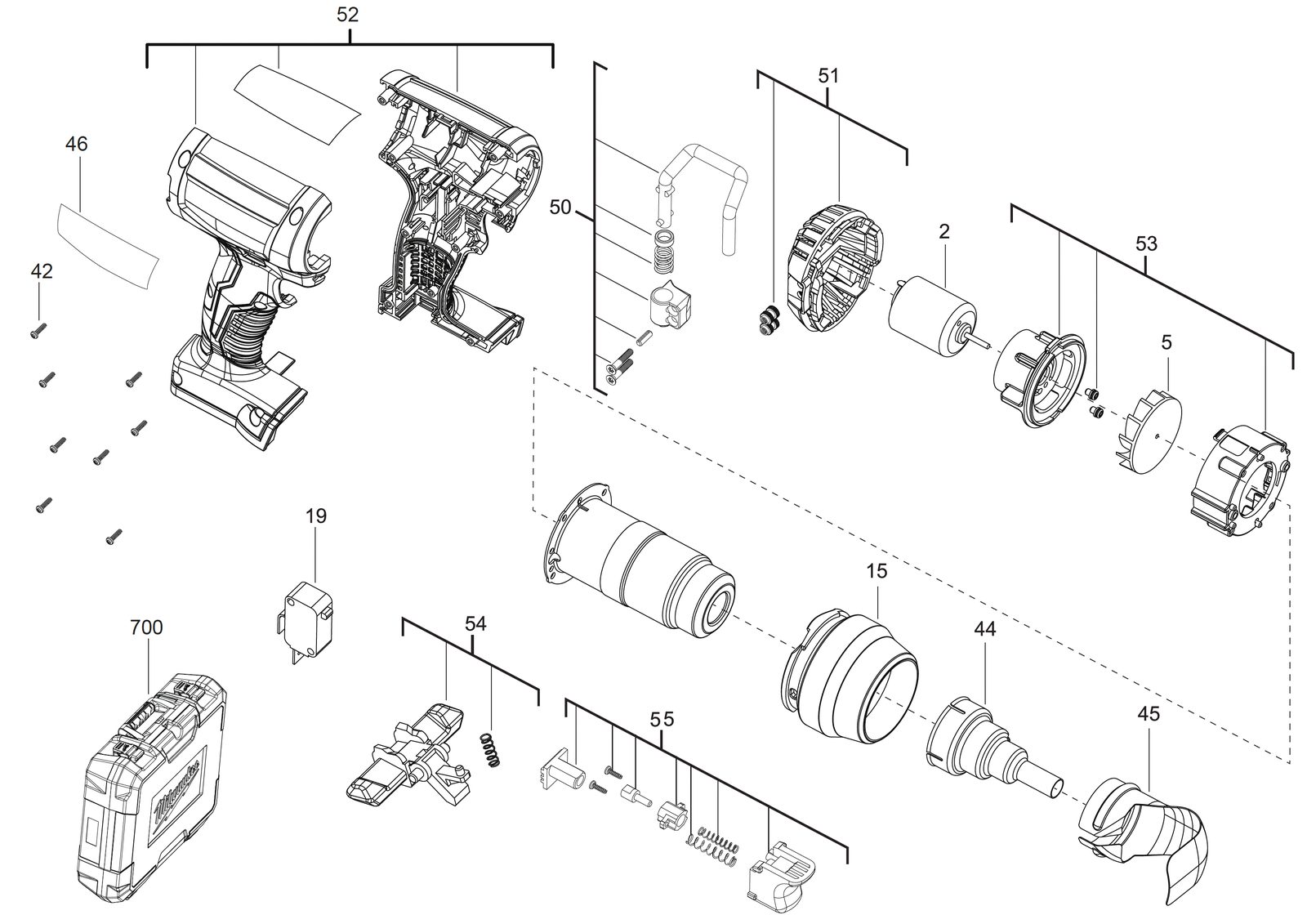

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | [trad] part not deatailed[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | — | |
| 2 | 0002 | ДвигательMOTOR | 4931461760товар | 1 | 4058546039936 | |
| 3 | 0005 | ВентиляторFAN | 4931461761товар | 1 | 4058546039943 | |
| 4 | 0015 | Bear. neck w sleevBEAR. NECK W SLEEV | 4931461762товар | 1 | 4058546039950 | |
| 5 | 0019 | ВыключательSWITCH | 4931461763товар | 1 | 4058546039967 | |
| 6 | 0042 | ВинтSCREW | 4931461764товар | 8 | 4058546039974 | |
| 7 | 0044 | Round jet насадкаROUND JET NOZZLE | 4931461765товар | 1 | 4058546039981 | |
| 8 | 0045 | Reflector насадкаREFLECTOR NOZZLE | 4931461766товар | 1 | 4058546039998 | |
| 9 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931461767товар | 1 | 4058546040000 | |
| 10 | 0050 | КрюкHOOK | 4931461768товар | 1 | 4058546040017 | |
| 11 | 0051 | Крышка в сбореCOVER ASSY | 4931461769товар | 1 | 4058546040024 | |
| 12 | 0052 | КорпусHOUSING | 4931461770товар | 1 | 4058546040031 | |
| 13 | 0053 | Двигатель supportMOTOR SUPPORT | 4931461771товар | 1 | 4058546040048 | |
| 14 | 0054 | Lock bottonLOCK BOTTON | 4931461772товар | 1 | 4058546040055 | |
| 15 | 0055 | Курок / выключательTRIGGER | 4931461773товар | 1 | 4058546040062 | |
| 16 | 0700 | КейсCARRYING CASE | 4931461774товар | 1 | 4058546040079 |
