Перфоратор Milwaukee M18BH-402C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18BH-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BH-402CАртикул инструмента: 4933443330Код схемы: 400044332154 позицииКатегория: Перфораторы и отбойные молотки

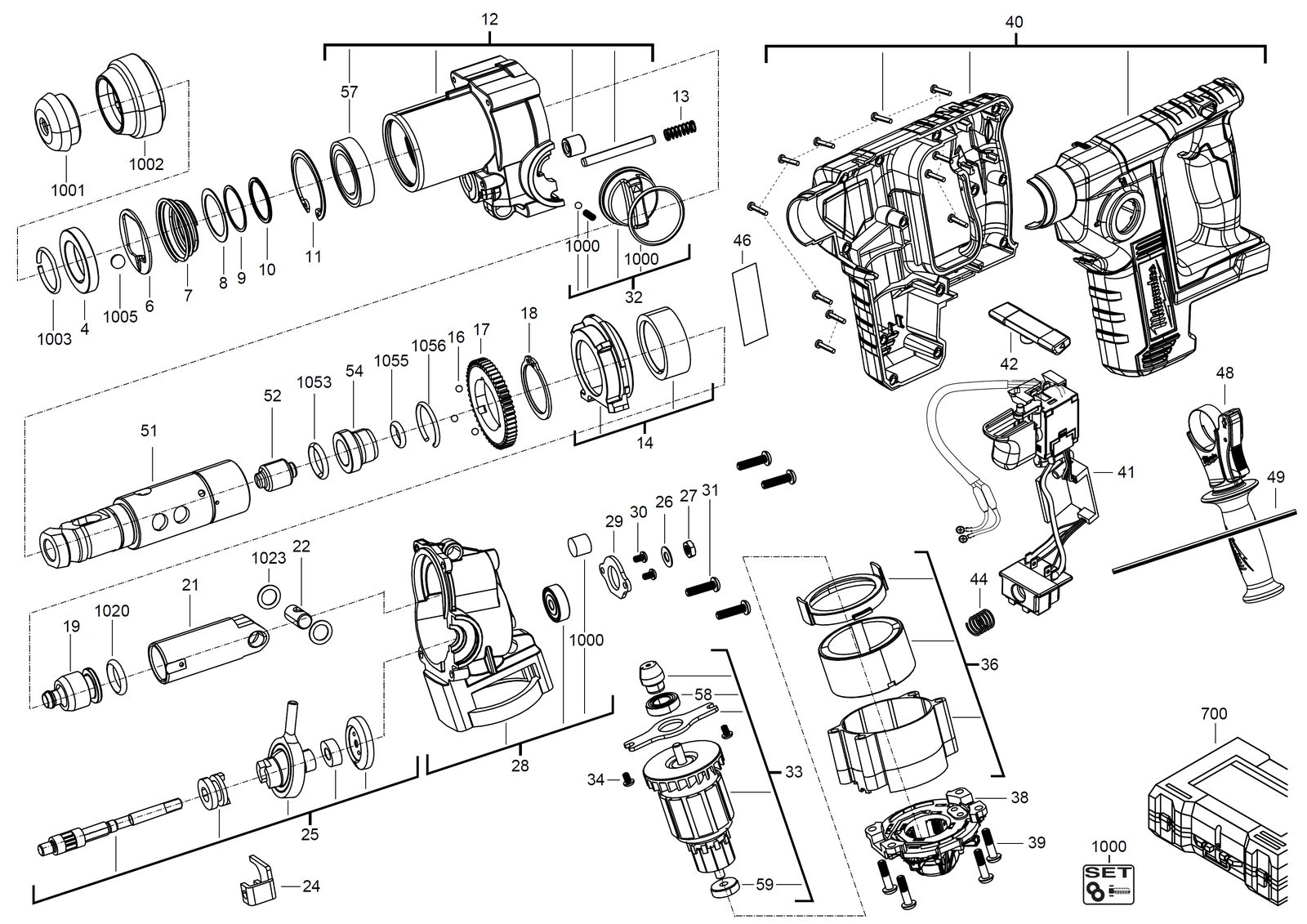

Схема инструмента
Таблица деталей — 54 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | LinerLINER | 4931435460товар | 1 | 4002395890293 | |
| 2 | 0006 | ПластинаPLATE | 4931435914товар | 1 | 4002395872114 | |
| 3 | 0007 | ПружинаSPRING | 672799001товар | 1 | 4002395856916 | |
| 4 | 0008 | ШайбаWASHER | 4931435463товар | 1 | 4002395890927 | |
| 5 | 0009 | ШайбаWASHER | 4931435464товар | 1 | 4002395890934 | |
| 6 | 0010 | Стопорное кольцоHOLDING RING | 4931435465товар | 1 | 4002395890941 | |
| 7 | 0011 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 8 | 0012 | РедукторGEAR BOX | 4931435983товар | 1 | 4002395875740 | |
| 9 | 0013 | ПружинаSPRING | 4931435479товар | 1 | — | |
| 10 | 0014 | Подшипник end пластинаBEARING END PLATE | 4931452580товар | 1 | 4002395172269 | |
| 11 | 0016 | ШарикBALL | 611405001товар | 1 | 4002395851201 | |
| 12 | 0017 | Worm шестерня wheelWORM GEAR WHEEL | 4931435984товар | 1 | 4002395875757 | |
| 13 | 0018 | Стопорное кольцоHOLDING RING | 4931435473товар | 1 | 4002395891627 | |
| 14 | 0019 | Ударный болтIMPACT BOLT | 4931435481товар | 1 | 4002395892303 | |
| 15 | 0021 | PistonPISTON | 4931435919товар | 1 | 4002395872169 | |
| 16 | 0022 | ШтифтPIN | 4931435484товар | 1 | 4002395892334 | |
| 17 | 0024 | Выключатель leverSWITCH LEVER | 4931435985товар | 1 | 4002395249718 | |
| 18 | 0025 | Wobble driveWOBBLE DRIVE | 4931435986товар | 1 | 4002395875764 | |
| 19 | 0026 | Пружина шайбаSPRING WASHER | 4931435987товар | 1 | — | |
| 20 | 0027 | ГайкаNUT | 4931446484товар | 1 | 4002395875221 | |
| 21 | 0028 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931435988товар | 1 | 4002395875788 | |
| 22 | 0029 | ВалSHAFT | 4931435989товар | 1 | 4002395875795 | |
| 23 | 0030 | ВинтSCREW | 4931435990товар | 1 | 4002395876402 | |
| 24 | 0031 | ВинтSCREW | 4931435489товар | 1 | 4002395892389 | |
| 25 | 0032 | Выключатель buttonSWITCH BUTTON | 4931435490товар | 1 | 4002395892396 | |
| 26 | 0033 | ДвигательMOTOR | 4931435991товар | 1 | 4002395876419 | |
| 27 | 0034 | ВинтSCREW | 4931435992товар | 1 | 4002395876426 | |
| 28 | 0036 | Двигатель в сбореMOTOR ASSEMBLY | 4931435993товар | 1 | 4002395876488 | |
| 29 | 0038 | Комплект угольных щётокCARBON BRUSH SET | 4931435994товар | 1 | 4002395876495 | |
| 30 | 0039 | ВинтSCREW | 4931435995товар | 1 | 4002395876433 | |
| 31 | 0040 | КорпусHOUSING | 4931435996товар | 1 | 4002395877102 | |
| 32 | 0041 | ВыключательSWITCH | 4931435997товар | 1 | 4002395877119 | |
| 33 | 0042 | AcceptanceACCEPTANCE | 4931435998товар | 1 | 4002395877126 | |
| 34 | 0044 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 35 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931435999товар | 1 | — | |
| 36 | 0048 | РукояткаHANDLE | 4931436000товар | 1 | 4002395877140 | |
| 37 | 0049 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 38 | 0051 | ШпиндельSPINDLE | 4931436001товар | 1 | 4002395877157 | |
| 39 | 0052 | Наковальня / приводной валANVIL | 4931435467товар | 1 | 4002395890965 | |
| 40 | 0054 | Наковальня / приводной валANVIL | 4931435469товар | 1 | 4002395890989 | |
| 41 | 0057 | Шариковый подшипникBALL BEARING | 4931435477товар | 1 | 4002395891665 | |
| 42 | 0058 | Шариковый подшипникBALL BEARING | 4931436002товар | 1 | 4002395876440 | |
| 43 | 0059 | Шариковый подшипникBALL BEARING | 4931436003товар | 1 | 4002395876457 | |
| 44 | 0700 | КейсCARRYING CASE | 4931436004товар | 1 | 4002395876464 | |
| 45 | 1000 | Maintenance комплектMAINTENANCE SET | 4931436005товар | 1 | 4002395876471 | |
| 46 | 1001 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 | |
| 47 | 1002 | ВтулкаSLEEVE | 4931435455товар | 1 | 4002395890248 | |
| 48 | 1003 | LinerLINER | 4931435459товар | 1 | 4002395890286 | |
| 49 | 1005 | ШарикBALL | 4931435461товар | 1 | 4002395890903 | |
| 50 | 1020 | Резиновый кольцоRUBBER RING | 4931435482товар | 1 | 4002395892310 | |
| 51 | 1023 | ШайбаWASHER | 4931435485товар | 1 | 4002395892341 | |
| 52 | 1053 | Резиновый кольцоRUBBER RING | 4931435468товар | 1 | 4002395890972 | |
| 53 | 1055 | Резиновый кольцоRUBBER RING | 4931435470товар | 1 | 4002395890996 | |
| 54 | 1056 | Пружина кольцоSPRING RING | 4931435471товар | 1 | 4002395891603 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
