Дрель-шуруповёрт Milwaukee M18BDD-402C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18BDD-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BDD-402CАртикул инструмента: 4933443565Код схемы: 400044353119 позицийКатегория: Дрели и шуруповёрты

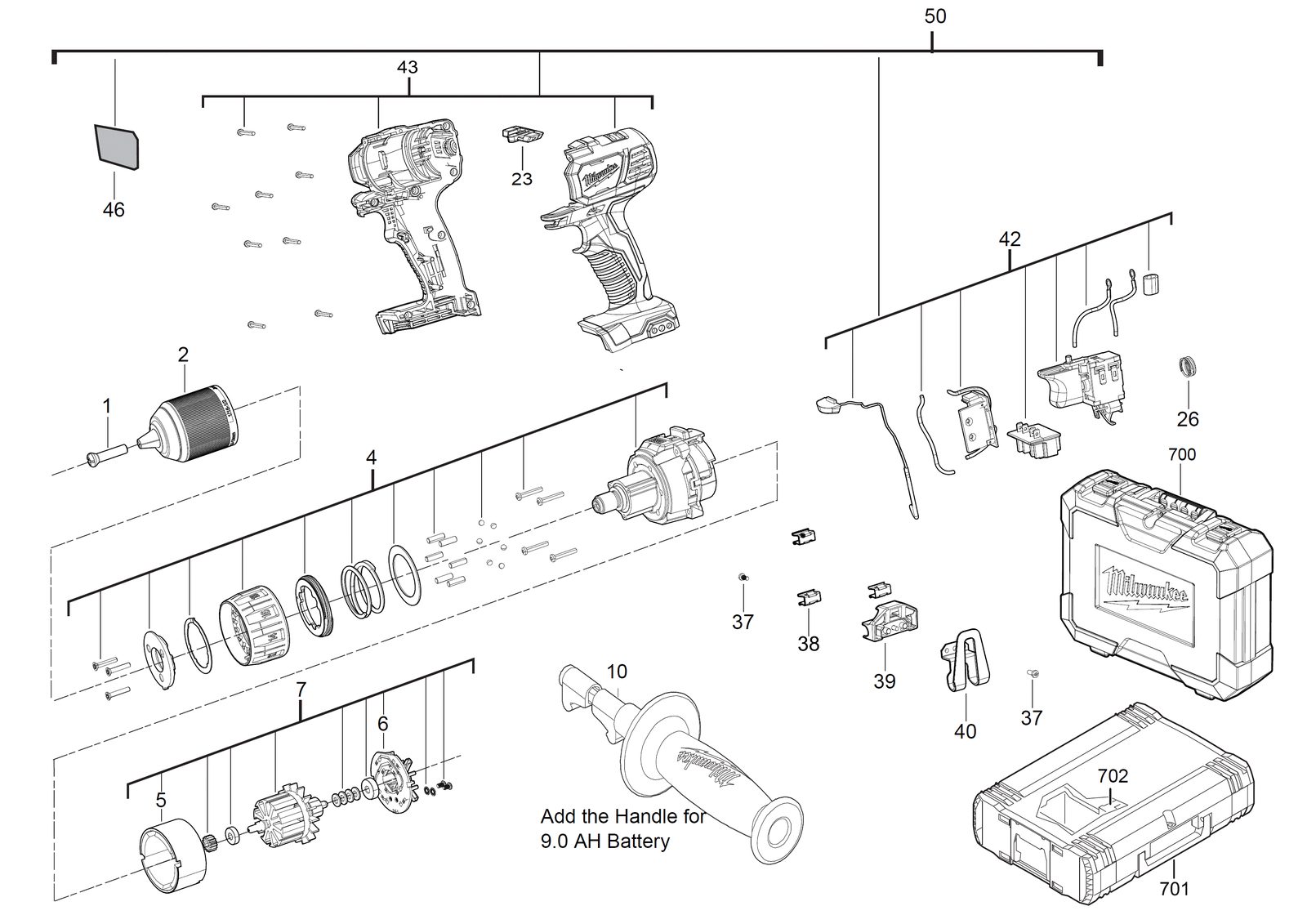

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 2 | 0002 | ПатронCHUCK | 4931472723товар | 1 | 4058546330255 | |
| 3 | 0004 | Шестерня редуктор комплектGEAR BOX KIT | 4931436130товар | 1 | 4002395878789 | |
| 4 | 0005 | Статор / электрическое полеELECTRIC FIELD | 4931431940товар | 1 | 4002395898817 | |
| 5 | 0006 | Угольная щёткаCARBON BRUSH | 4931436131товар | 1 | 4002395878796 | |
| 6 | 0007 | ДвигательMOTOR | 4931436132товар | 1 | 4002395879403 | |
| 7 | 0010 | Дополнительная рукояткаAUXILIARY HANDLE | 4931454527товар | 1 | 4058546009557 | |
| 8 | 0023 | РычагLEVER | 4931436133товар | 1 | 4002395879410 | |
| 9 | 0026 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 10 | 0037 | ВинтSCREW | 660820001товар | 1 | 4002395828920 | |
| 11 | 0038 | Bit держательBIT HOLDER | 630206001товар | 1 | 4002395819164 | |
| 12 | 0039 | Bit держательBIT HOLDER | 516723001товар | 1 | 4002395828975 | |
| 13 | 0040 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 14 | 0042 | Выключатель в сбореSWITCH ASSEMBLY | 4931436142товар | 1 | 4002395880102 | |
| 15 | 0043 | Рукоятка compl.HANDLE COMPL. | 4931436136товар | 1 | 4002395879441 | |
| 16 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931436137товар | 1 | — | |
| 17 | 0050 | Body корпус +switchBODY HOUSING +SWITCH | 4931447953товар | 1 | — | |
| 18 | 0700 | КейсCARRYING CASE | 4931436138товар | 1 | 4002395879465 | |
| 19 | 0702 | ВставкаINSERT | 4931440936товар | 1 | 4002395863129 |
