Садовый инструмент Milwaukee M18BBPFP2-WST — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BBPFP2-WST. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BBPFP2-WSTАртикул инструмента: 4933498965Код схемы: 400050959717 позицийКатегория: Садовый и хозяйственный инструмент

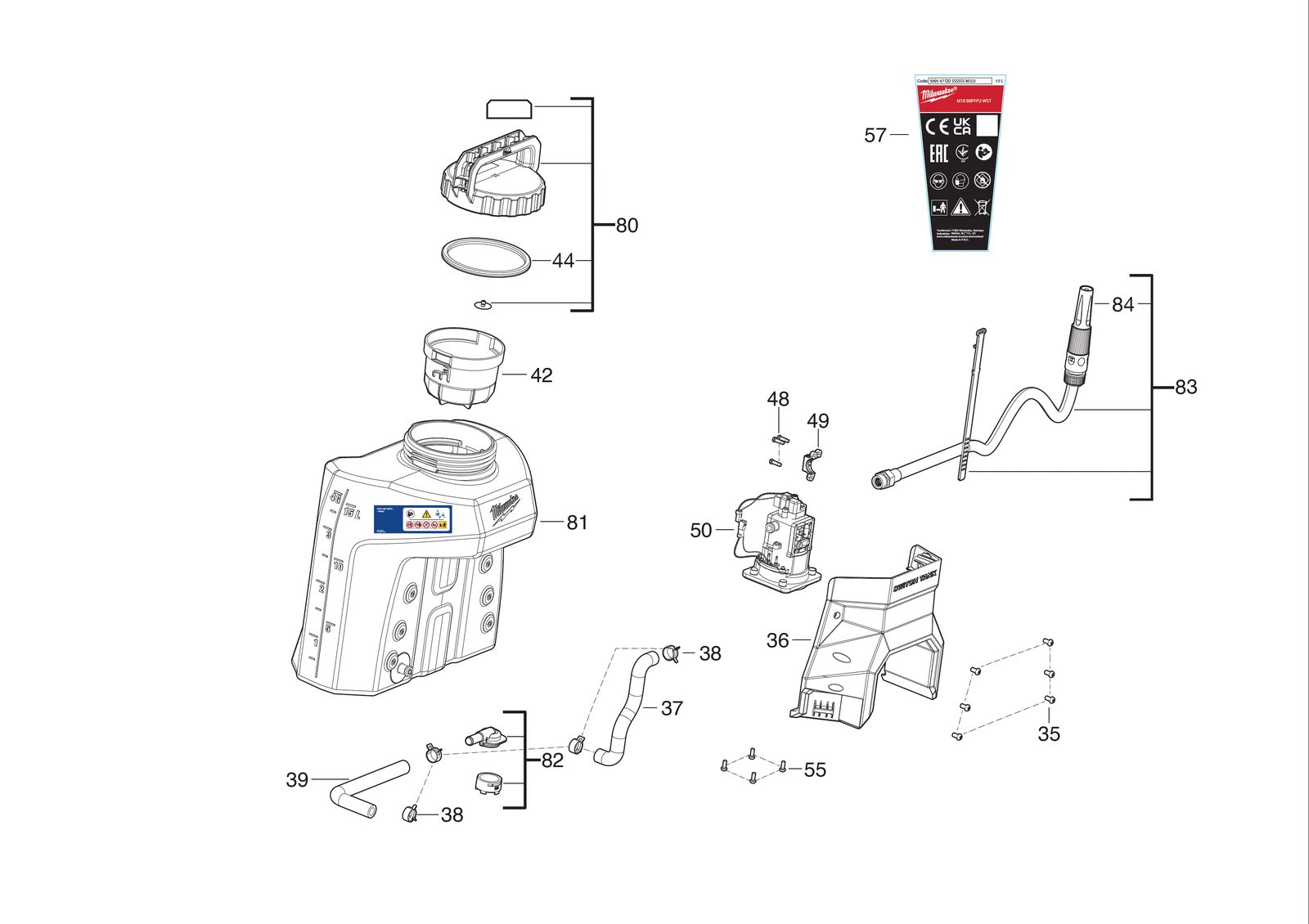

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0035 | ВинтSCREW | 4931466691товар | 6 | 4058546279080 | |
| 2 | 0036 | КорпусHOUSING | 4931507836товар | 1 | 4058546603472 | |
| 3 | 0037 | ШлангHOSE | 4931507837товар | 1 | 4058546603489 | |
| 4 | 0038 | ClampCLAMP | 4931507838товар | 4 | 4058546603496 | |
| 5 | 0039 | ТрубкаTUBE | 4931507839товар | 1 | 4058546603502 | |
| 6 | 0042 | StrainerSTRAINER | 4931507840товар | 1 | 4058546603519 | |
| 7 | 0044 | ПрокладкаGASKET | 4931507842товар | 1 | 4058546603533 | |
| 8 | 0048 | ВинтSCREW | 4931495662товар | 3 | 4058546493301 | |
| 9 | 0049 | ClampCLAMP | 4931507843товар | 1 | 4058546603540 | |
| 10 | 0050 | НасосPUMP | 4931507853товар | 1 | 4058546603649 | |
| 11 | 0055 | ВинтSCREW | 4931454301товар | 4 | 4002395284719 | |
| 12 | 0057 | Шильдик / табличка данныхRATING PLATE | 4931507854товар | 1 | 4058546603656 | |
| 13 | 0080 | Крышка в сбореCOVER ASSY | 4931507855товар | 1 | 4058546603663 | |
| 14 | 0081 | БакTANK | 4931507856товар | 1 | 4058546603670 | |
| 15 | 0082 | Разъём / соединительCONNECTOR | 4931507849товар | 1 | 4058546603601 | |
| 16 | 0083 | ШлангHOSE | 4931507857товар | 1 | 4058546603687 | |
| 17 | 0084 | SprayerSPRAYER | 4931507858товар | 1 | 4058546603694 |
