Садовый инструмент Milwaukee M18BBPFP2-CST — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BBPFP2-CST. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BBPFP2-CSTАртикул инструмента: 4933498964Код схемы: 400050951120 позицийКатегория: Садовый и хозяйственный инструмент

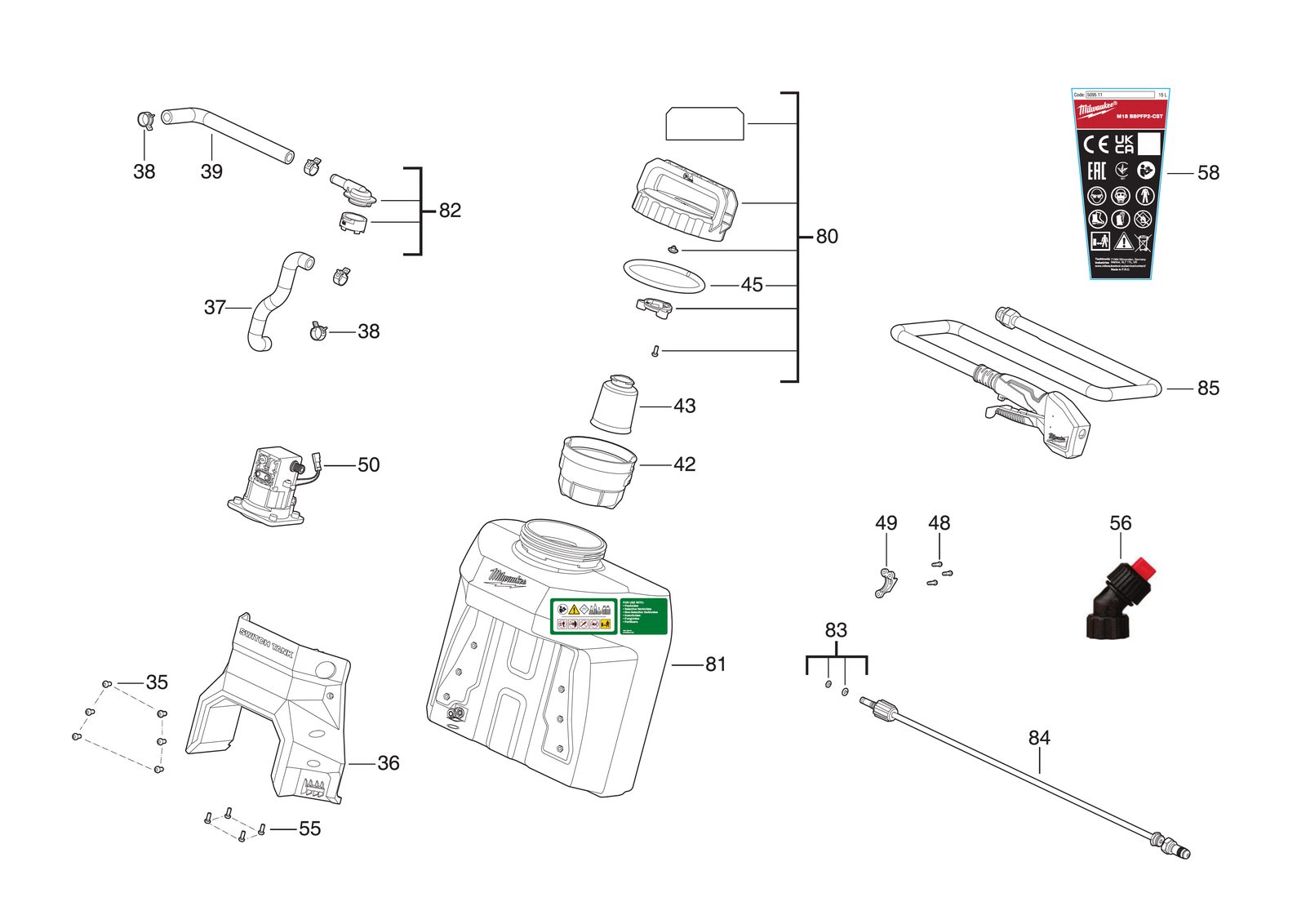

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0035 | ВинтSCREW | 4931466691товар | 6 | 4058546279080 | |
| 2 | 0036 | КорпусHOUSING | 4931507836товар | 1 | 4058546603472 | |
| 3 | 0037 | ШлангHOSE | 4931507837товар | 1 | 4058546603489 | |
| 4 | 0038 | ClampCLAMP | 4931507838товар | 4 | 4058546603496 | |
| 5 | 0039 | ТрубкаTUBE | 4931507839товар | 1 | 4058546603502 | |
| 6 | 0042 | StrainerSTRAINER | 4931507840товар | 1 | 4058546603519 | |
| 7 | 0043 | CupCUP | 4931507841товар | 1 | 4058546603526 | |
| 8 | 0045 | ПрокладкаGASKET | 4931507842товар | 1 | 4058546603533 | |
| 9 | 0048 | ВинтSCREW | 4931495662товар | 3 | 4058546493301 | |
| 10 | 0049 | ClampCLAMP | 4931507843товар | 1 | 4058546603540 | |
| 11 | 0050 | НасосPUMP | 4931507844товар | 1 | 4058546603557 | |
| 12 | 0055 | ВинтSCREW | 4931454301товар | 4 | 4002395284719 | |
| 13 | 0056 | МуфтаCOUPLING | 4931507845товар | 1 | 4058546603564 | |
| 14 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931507846товар | 1 | 4058546603571 | |
| 15 | 0080 | Крышка в сбореCOVER ASSY | 4931507847товар | 1 | 4058546603588 | |
| 16 | 0081 | БакTANK | 4931507848товар | 1 | 4058546603595 | |
| 17 | 0082 | Разъём / соединительCONNECTOR | 4931507849товар | 1 | 4058546603601 | |
| 18 | 0083 | O-ring-setO-RING-SET | 4931507850товар | 1 | 4058546603618 | |
| 19 | 0084 | ВалSHAFT | 4931507851товар | 1 | 4058546603625 | |
| 20 | 0085 | SprayerSPRAYER | 4931507852товар | 1 | 4058546603632 |
