Садовый инструмент Milwaukee M18BBPFP2-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18BBPFP2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18BBPFP2-0Артикул инструмента: 4933498961Код схемы: 400050950024 позицииКатегория: Садовый и хозяйственный инструмент

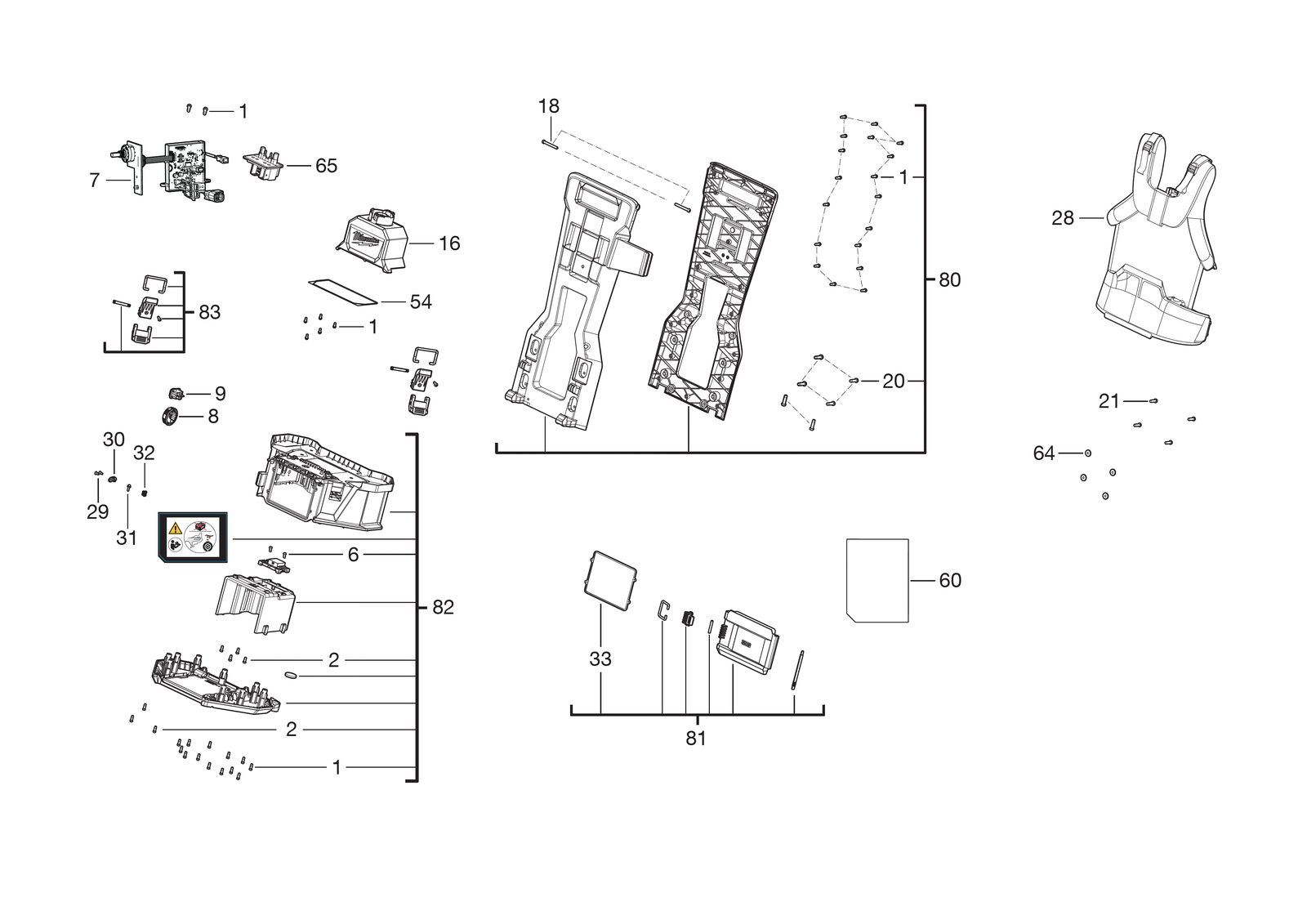

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931473361товар | 39 | 4058546336639 | |
| 2 | 0002 | ВинтSCREW | 4931447515товар | 7 | 4002395880539 | |
| 3 | 0006 | ВинтSCREW | 4931435015товар | 2 | 4002395856633 | |
| 4 | 0007 | ЭлектронныйELECTRONIC | 4931508032товар | 1 | 4058546626945 | |
| 5 | 0008 | Dial-modul в сбореDIAL-MODUL ASSEMBLY | 4931508033товар | 1 | 4058546626952 | |
| 6 | 0009 | Rocker выключательROCKER SWITCH | 4931508034товар | 1 | 4058546626969 | |
| 7 | 0016 | ПереходникADAPTOR | 4931508035товар | 1 | 4058546626976 | |
| 8 | 0018 | ВинтSCREW | 4931496479товар | 2 | 4058546536169 | |
| 9 | 0020 | ВинтSCREW | 4931465543товар | 6 | 4058546236434 | |
| 10 | 0021 | ВинтSCREW | 4931466683товар | 4 | 4058546279004 | |
| 11 | 0028 | StrapSTRAP | 4931508036товар | 1 | 4058546626983 | |
| 12 | 0029 | ВинтSCREW | 4931472925товар | 2 | 4058546332273 | |
| 13 | 0030 | Dial-modul в сбореDIAL-MODUL ASSEMBLY | 4931508037товар | 1 | 4058546626990 | |
| 14 | 0031 | ШарикBALL | 4931508038товар | 1 | 4058546627003 | |
| 15 | 0032 | ПружинаSPRING | 4931508039товар | 1 | 4058546627010 | |
| 16 | 0033 | ПрокладкаGASKET | 4931508040товар | 1 | 4058546627027 | |
| 17 | 0054 | Уплотнительное кольцоO-RING | 4931508041товар | 1 | 4058546627034 | |
| 18 | 0060 | Шильдик / табличка данныхRATING PLATE | 4931508042товар | 1 | 4058546627041 | |
| 19 | 0064 | ШайбаWASHER | 4931480315товар | 4 | 4058546423308 | |
| 20 | 0065 | WireWIRE | 4931508043товар | 1 | 4058546627058 | |
| 21 | 0080 | FrameFRAME | 4931508044товар | 1 | 4058546627065 | |
| 22 | 0081 | DoorDOOR | 4931508045товар | 1 | 4058546627072 | |
| 23 | 0082 | Корпус двигателяMOTOR HOUSING | 4931508046товар | 1 | 4058546627089 | |
| 24 | 0083 | LatchLATCH | 4931508047товар | 2 | 4058546627096 |
